M14螺纹规格车用火花塞结构设计

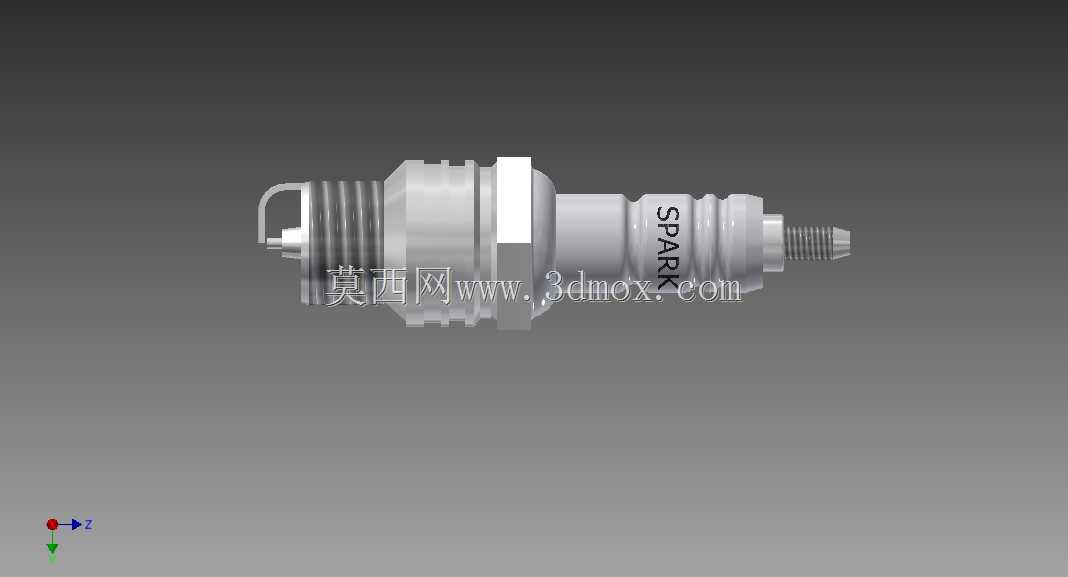

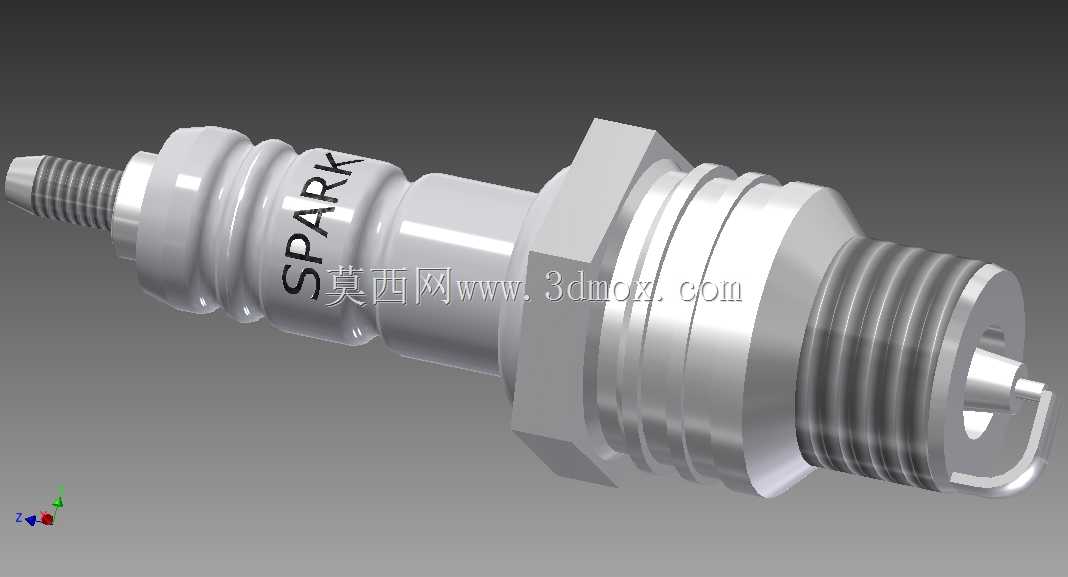

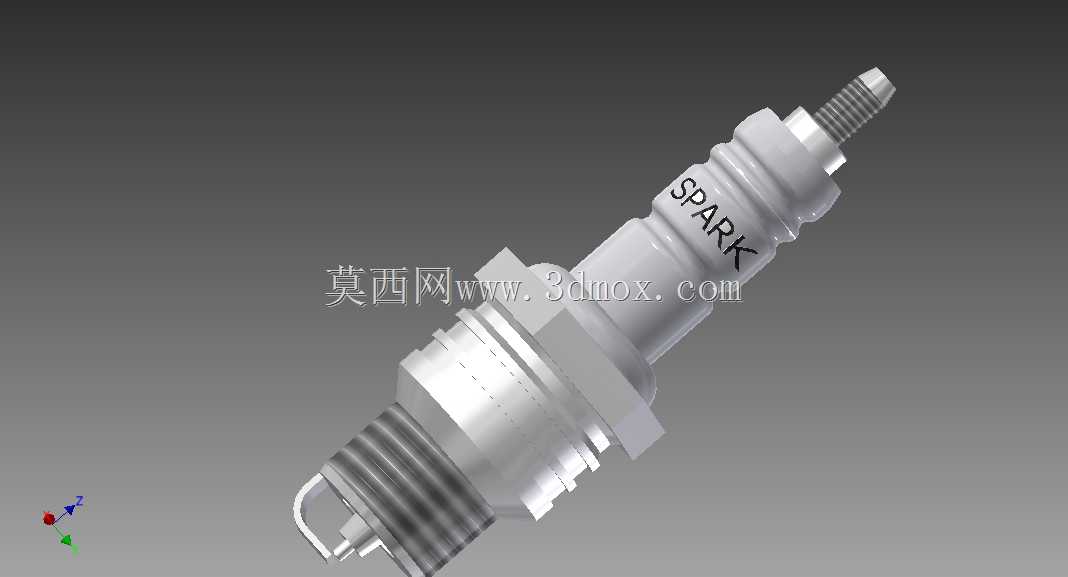

　　做内燃机点火系统配套设计快十二年，经手的火花塞三维结构方案少说有四十多套，这次的M14规格火花塞模型，是针对小排量自然吸气汽油机做的适配设计，先从安装边界说起，螺纹规格采用公制M14x1.25，这个尺寸是目前民用乘用车汽油机的主流安装口径，对应的缸盖安装孔螺纹深度匹配12.7毫米到21毫米的旋入行程，设计时特意把六角安装对边尺寸控制在20.8毫米，刚好适配常规16毫米火花塞套筒的操作空间，不会和缸盖周边的气门室罩加强筋、喷油器固定座产生干涉。

　　很多刚入行的结构工程师做火花塞建模时，容易忽略陶瓷绝缘体的爬电距离设计，这次的结构里，陶瓷段的伞棱做了三级阶梯结构，每级伞棱的突出高度控制在1.2毫米，相邻伞棱的轴向间距留了2.3毫米，哪怕发动机舱在高湿度工况下出现凝露，也能通过伞棱的隔断作用避免表面爬电跳火，不会出现点火能量泄漏的问题。金属壳体的滚花段做在六角安装位上方，滚花齿距0.8毫米，不是为了好看，是维修时手拧初步对位的时候能增加摩擦力，避免手拧阶段螺纹歪牙损伤缸盖铝螺纹。

　　中心电极的突出量控制在3.2毫米，侧电极采用折弯式镍合金结构，电极间隙预设在0.8毫米，这个间隙值匹配常规电感式点火系统的30千伏点火电压，既能保证跳火能量足够击穿混合气，又不会因为间隙过大增加点火线圈的负载。侧电极的折弯圆角做了R0.5的过渡，避免尖角处出现应力集中，发动机长期高频振动下不会出现电极断裂脱落的故障。密封垫圈采用双层叠压铜包钢结构，厚度1.5毫米，拧紧到标准扭矩25牛·米的时候，垫圈的压缩量控制在0.3毫米左右，既能保证燃烧室的密封，不会出现漏气窜压，又不会因为压缩量过大导致拆卸困难。

　　从应用场景来说，这个规格的火花塞除了适配常规乘用车汽油机，也能通用在小型通用汽油机上，比如园林机械里的割灌机、小型发电机组的动力端，只要缸盖安装螺纹是M14x1.25、旋入深度在12.7到21毫米区间的机型，都能直接适配。建模的时候特意把各个零件的配合公差做了明确区分，陶瓷绝缘体和金属壳体之间的配合采用过盈配合，过盈量控制在0.08到0.12毫米，装配时通过壳体收口工艺实现固定，能承受燃烧室最高80bar的爆发压力，不会出现绝缘体移位窜动。中心电极和陶瓷绝缘体之间采用导电玻璃密封，既实现电极的固定，又能保证导电性能，同时隔绝燃烧室的高温燃气从中心电极位置泄漏。

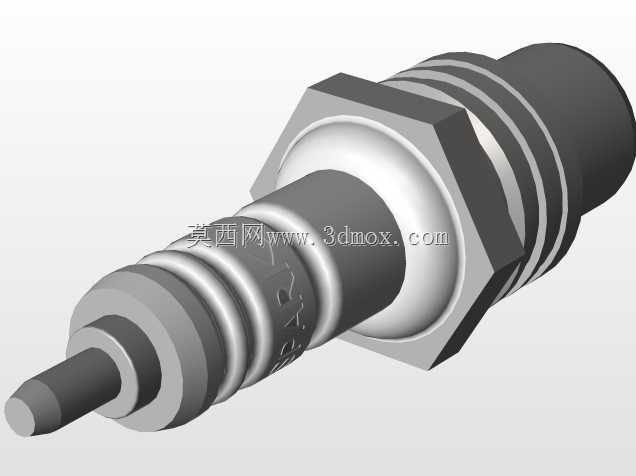

　　很多人做这类零件建模时容易把接线端子的结构做简化，这次的模型里，接线端子采用卡扣式结构，适配常规高压点火线的橡胶护套卡扣，端子的卡槽深度1.2毫米，高压点火线插到位后能听到清晰的卡扣卡入声，不会因为发动机振动出现点火线松脱的问题。陶瓷绝缘体的表面做了釉面处理的结构示意，釉层厚度0.1毫米，一方面能提升陶瓷表面的光洁度，减少油污、灰尘的附着，另一方面也能提升陶瓷件的机械强度，承受安装时的拧紧力矩不会出现开裂。

　　实际做选型匹配的时候，还要注意螺纹旋入深度不能过深，要是旋入深度超过21毫米，火花塞电极会过度伸入燃烧室，一方面可能和活塞顶在上止点时发生碰撞，另一方面电极位置过于靠近燃烧室中心，会导致点火时刻的火焰传播距离出现偏差，影响燃烧效率；要是旋入深度不足12.7毫米，火花塞的密封垫圈没法完全压紧，会出现漏气问题，同时电极位置缩在安装孔内，点火火花没法有效接触到燃烧室的混合气，会出现缺火、动力不足的故障。这个模型的结构尺寸刚好覆盖了这个规格的通用安装边界，不管是做新机型的点火系统配套设计，还是做维修替换件的结构参考，都能直接提取尺寸参数做适配调整，不需要再反复核对安装空间的干涉问题。
