链条式传动轮辐结构链轮设计

　　在常规链传动系统的设计选型中，链轮作为与链条直接啮合的核心传力部件，其结构合理性直接决定整套传动机构的运行寿命、传动效率与动态稳定性。本次呈现的链轮采用了非传统实心轮辐的设计思路，以多组链条构件替代常规的钢板辐条或铸造辐板结构，在满足传动扭矩传递需求的前提下，实现了轮体自重的大幅降低，同时兼顾了特定工况下的轮体径向缓冲性能。

　　从实际应用场景来看，这类辐条式轻量化链轮更适配中低速、载荷存在小幅波动的输送线传动系统、轻工机械动力传输工位，以及对传动部件转动惯量有严格控制要求的特种传动机构。区别于常规实心链轮的刚性传力特性，链条辐条结构在承受瞬时冲击载荷时，可通过链节间的微小铰接间隙抵消部分冲击能量，减少啮合瞬间对链齿与配套链条的硬接触损伤，尤其适合启停频次较高的传动工位，能有效降低齿面的点蚀与磨损速率。

　　在功能特性层面，该链轮的齿形参数完全匹配标准滚子链条的啮合尺寸，齿沟圆弧半径、齿面工作段角度、齿顶圆弧轮廓均按照链传动啮合规范设计，保证链条进入与退出啮合时的顺滑过渡，避免出现卡链、跳齿问题。轮体中心的安装轴孔预留了标准键槽位置，可根据实际安装轴径调整配合公差，满足不同直径传动轴的装配需求，安装端面设置的定位止口可保证链轮与轴的同轴度，减少高速运转时的径向跳动量。

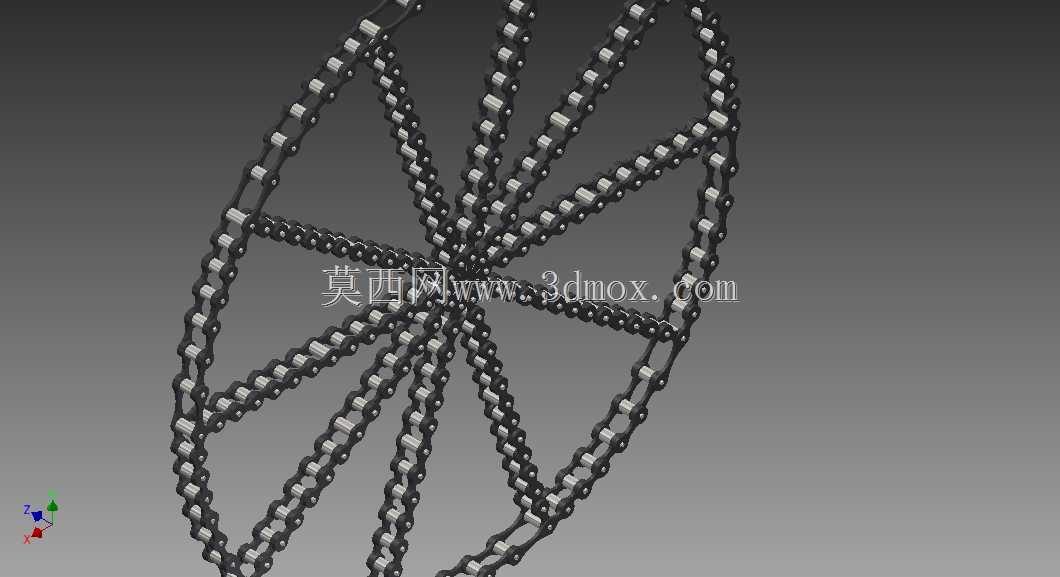

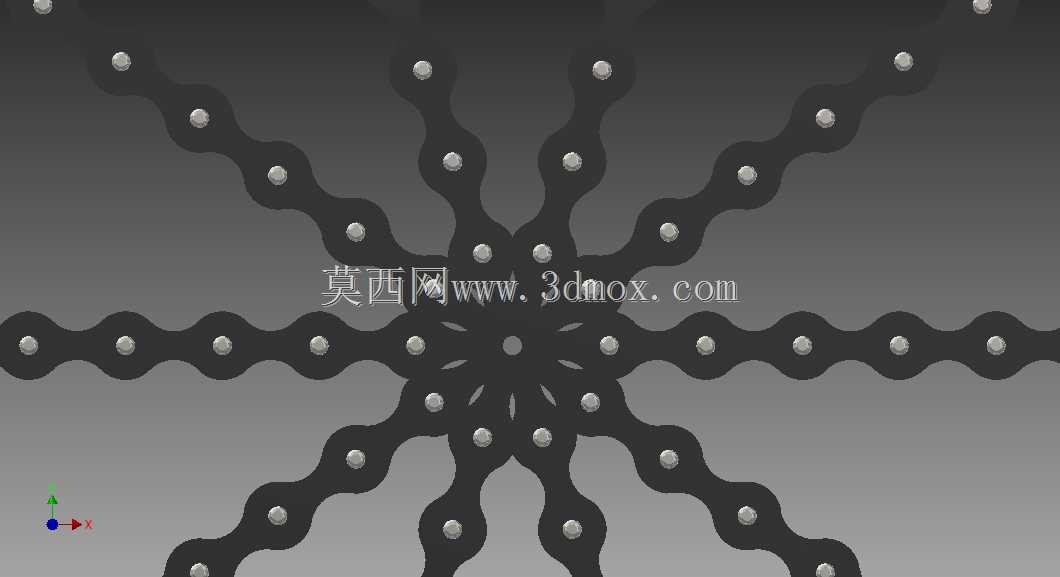

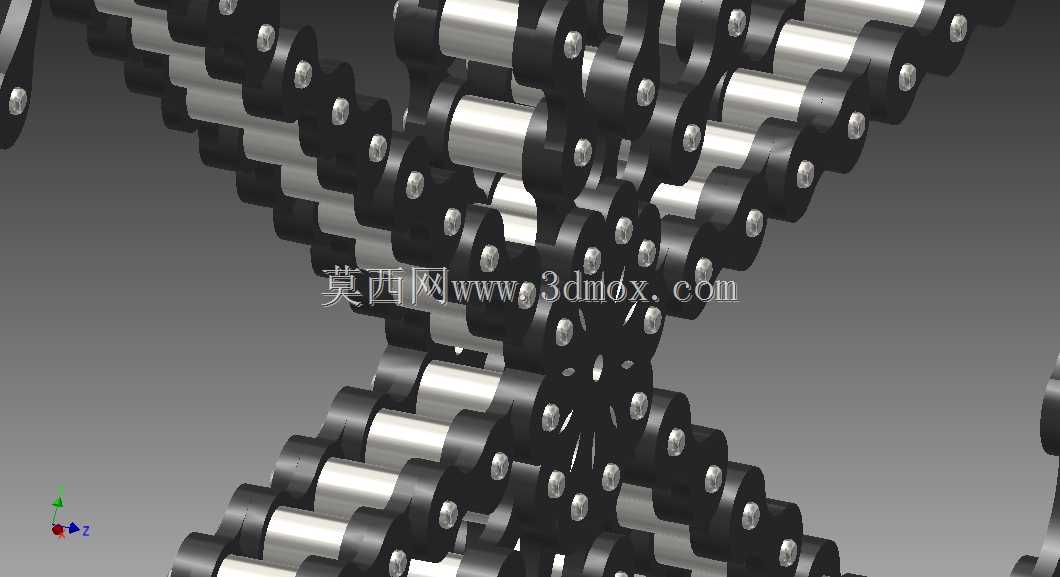

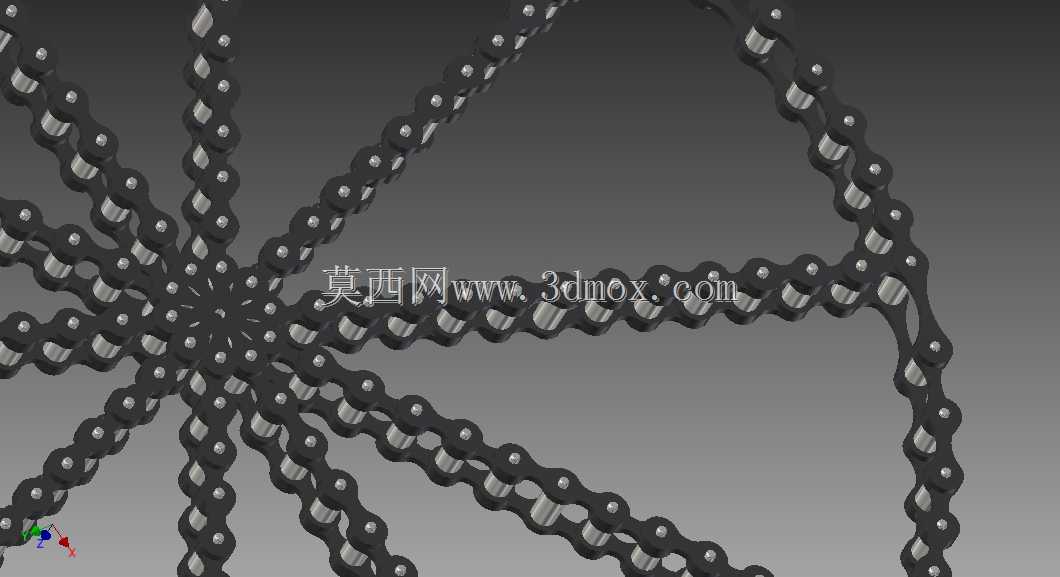

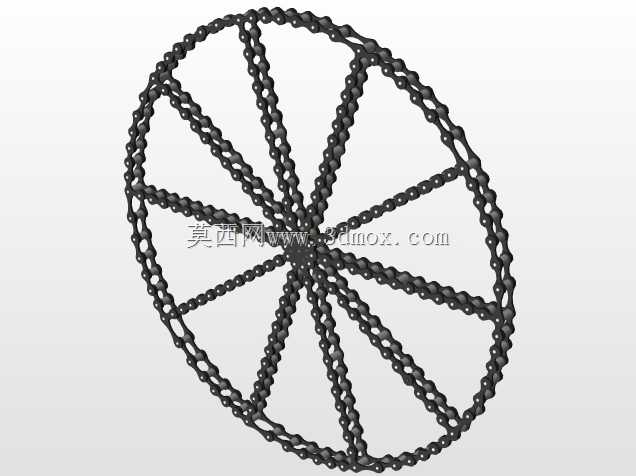

　　设计过程中，首先根据配套链条的节距、滚子直径确定了链轮的基本齿廓参数，计算得到对应的分度圆直径、齿顶圆直径与齿根圆直径，保证啮合时每个链节的滚子都能准确落入齿沟位置。轮辐部分的链条排布采用多组对称放射状布置，每组链条的两端分别与轮毂外缘、轮缘内侧通过铰接销轴固定，所有链条的预紧力保持一致，避免运转时出现轮体偏摆。这种结构省去了常规辐板的整块钢板材料，在同等承载能力下，轮体整体重量比实心辐板链轮降低近四成，有效减少了传动轴的支撑载荷，降低了轴承的径向受力，可延长支撑轴承的更换周期。

　　从安装边界来看，该链轮的轴向厚度与配套链条的内节内宽相匹配，安装时需保证链轮端面与传动轴轴线的垂直度误差控制在允许范围内，同时要保证两个配对链轮的共面度，避免链条出现侧向磨损。轮体的最大外径尺寸根据传动比要求确定，在安装空间受限的场景下，这种链条辐条结构无需额外预留辐板的安装避让空间，轮体的通透结构也便于日常运维时清理啮合位置积存的粉尘、碎屑，尤其适合木工、粮食加工等多粉尘的生产工况，不会像实心辐板链轮那样在轮面积存杂物影响啮合精度。

　　在实际传动过程中，链条辐条的铰接结构还能在一定程度上补偿安装时的微小同轴度误差，降低对安装精度的严苛要求，对于现场安装条件有限的产线改造场景，这种结构的适配性更强。需要注意的是，这类链轮不适用于重载、高速的传动工况，因为链条辐条的铰接间隙在高转速下会引发额外的振动，因此其设计适用转速区间控制在常规链传动的中低速范围，匹配的传递扭矩也经过结构强度校核，辐条链条的破断载荷总和留有足够的安全系数，保证额定载荷下不会出现辐条断裂失效的问题。齿面部分可根据使用工况选择不同的热处理工艺，对于磨损严重的场景可对齿面进行高频淬火处理，提升齿面硬度，延长链轮的整体使用寿命，轮毂部分采用常规结构钢加工，保证轴孔配合的强度与刚度，避免长期运转出现轴孔磨损变形。
