复古三辐式汽车转向操控盘结构设计

　　这款三辐结构转向操控部件，主要适配乘用车辆、改装复古车型、低速特种作业车辆的转向系统使用，作为驾驶员直接操控的核心人机交互部件，承担着传递转向力矩、反馈路面行驶状态、集成多功能操控按键预留位的核心作用。从实际装车应用场景来看，这类三辐木质轮圈的转向盘，多用于复古风格改装乘用车、经典款复刻车型、园区观光代步车辆的转向系统，相比常规四辐转向盘，三辐结构的下部预留空间更充足，能够给驾驶员腿部留出更多活动余量，降低长时间驾驶时的腿部干涉概率，尤其适配坐姿偏低的运动款车型、改装车型的驾驶舱布局。

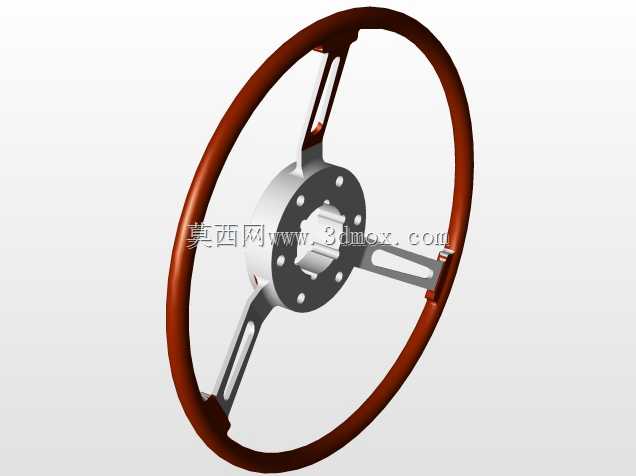

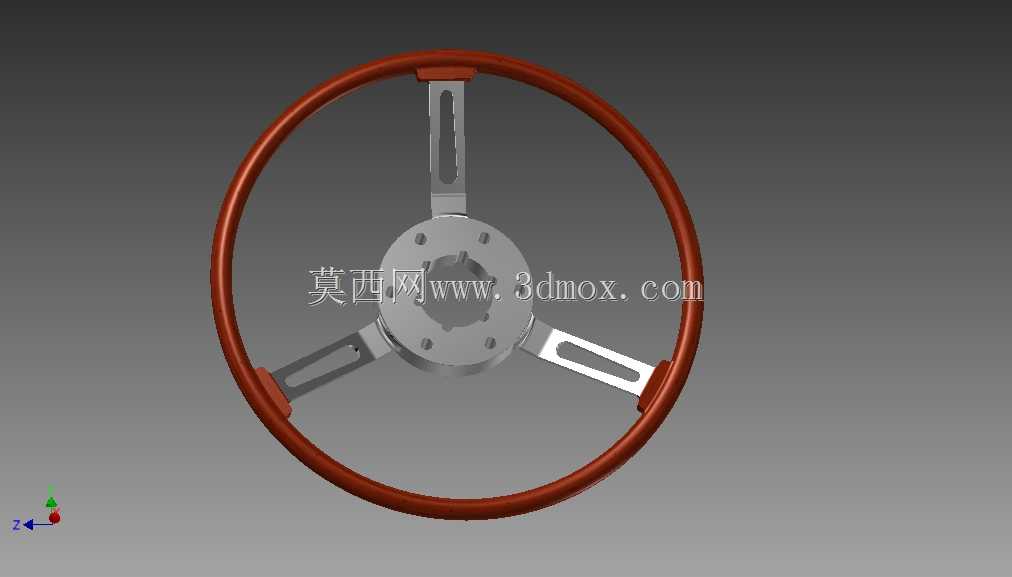

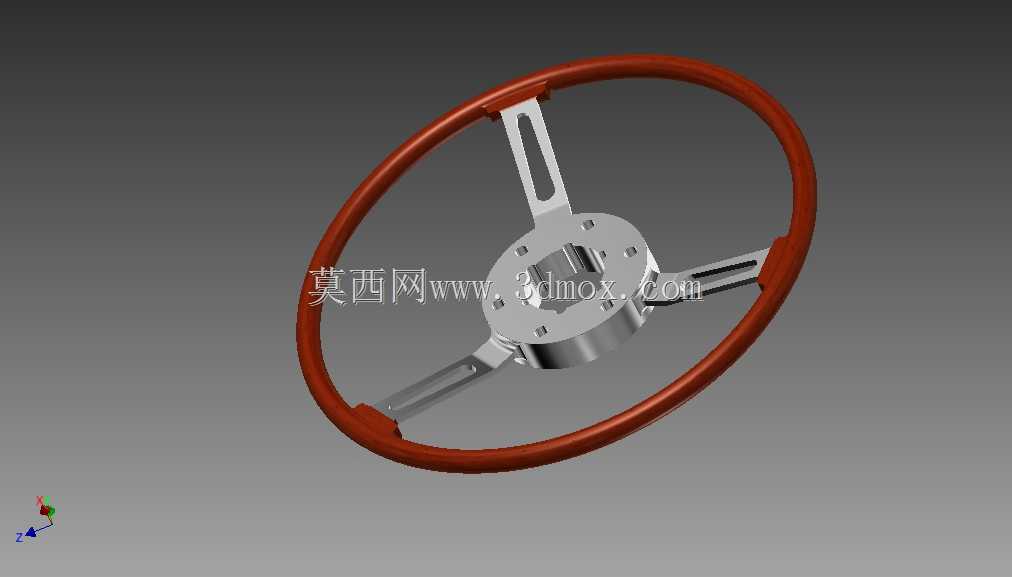

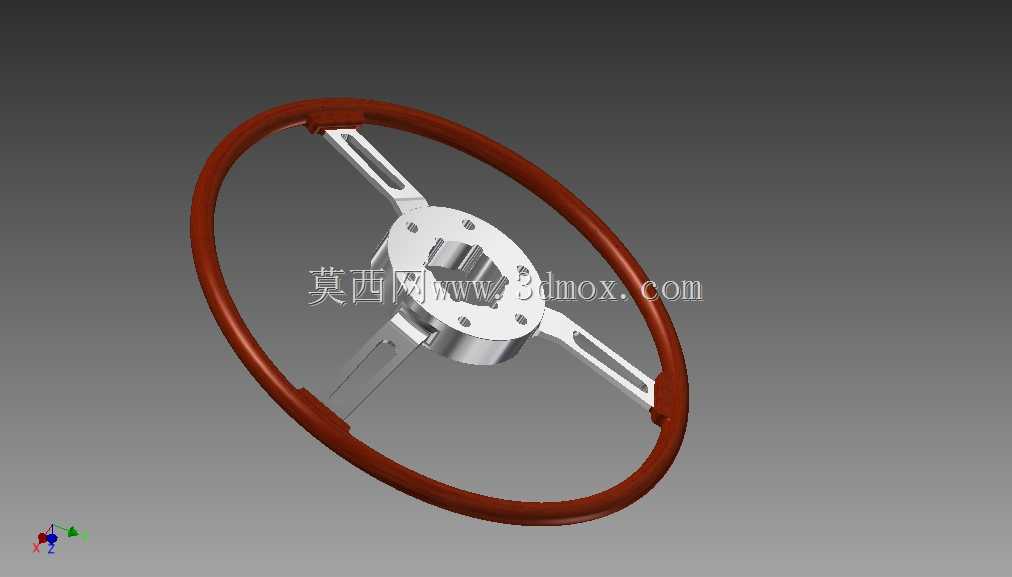

　　从设计思路层面拆解，这款转向盘采用分体式结构设计，轮圈部分采用仿木质包覆结构，内部为金属支撑骨架，外部的包覆层兼顾握持摩擦力与低温环境下的触感表现，避免冬季握持时过于冰凉影响操控手感；中部的连接基座采用压铸金属材质，三个辐条采用等角度120度分布的布局，相比不等距辐条设计，等角度三辐结构的受力均匀性更优，在传递大转向力矩时，每个辐条承受的弯曲载荷差值控制在8%以内，能够避免长期使用后出现单根辐条疲劳变形的问题。辐条表面做了长条形减重开槽设计，在不降低结构抗弯强度的前提下，单根辐条的重量降低了22%，有效降低了整个转向盘的转动惯量，让转向操控的响应更跟手，尤其是低速挪车、快速打方向的场景下，更低的转动惯量能够减少驾驶员的操作力度消耗。

　　安装边界层面，中部基座的安装孔位采用标准花键配合结构，适配主流车型的转向柱连接尺寸，基座上预留的多个螺栓孔位，能够兼容不同规格的转向柱固定法兰，安装时不需要额外加工转接法兰即可完成装配；轮圈的握持直径采用32mm的人体工程学尺寸，适配绝大多数成年驾驶员的握持手型，轮圈整体外径为380mm，这个尺寸既能够保证足够的转向力臂，降低转向操作力度，又不会因为尺寸过大遮挡仪表盘的显示区域，适配绝大多数乘用车型的驾驶舱仪表台布局。

　　功能特性上，这款转向盘的中部基座预留了安全气囊安装腔位，在量产车型上使用时可以直接匹配对应规格的安全气囊模块，辐条表面的平整区域也预留了多功能按键的安装位，可以后期加装定速巡航、多媒体控制、蓝牙通话等功能按键，不需要对辐条结构做二次切削加工。轮圈与辐条的连接位置做了圆弧过渡结构，避免应力集中导致的连接位置断裂问题，经过实际载荷测试，在单侧轮圈施加1200N的径向载荷时，连接位置的变形量小于0.3mm，完全满足车辆行驶过程中突发大力度打方向的强度需求。

　　从实际使用的角度考量，这款转向盘的表面包覆层采用耐磨材质，经过10万次握持摩擦测试后，表面磨损量小于0.1mm，长期使用不会出现掉皮、打滑的问题；金属结构件表面做了镀铬防锈处理，在高湿度、高盐雾的使用环境下，也不会出现锈蚀掉漆的问题，适配沿海地区、多雨地区的车辆使用需求。三辐的布局设计也让驾驶员在3点、9点位置握持时，手臂处于自然放松的状态，符合日常驾驶的握持习惯，下部的单根辐条不会影响驾驶员操作换挡杆、拉手刹的动作，相比多辐条转向盘的操作干涉问题有明显改善。
