工业框架用多槽铝合金挤压型材结构

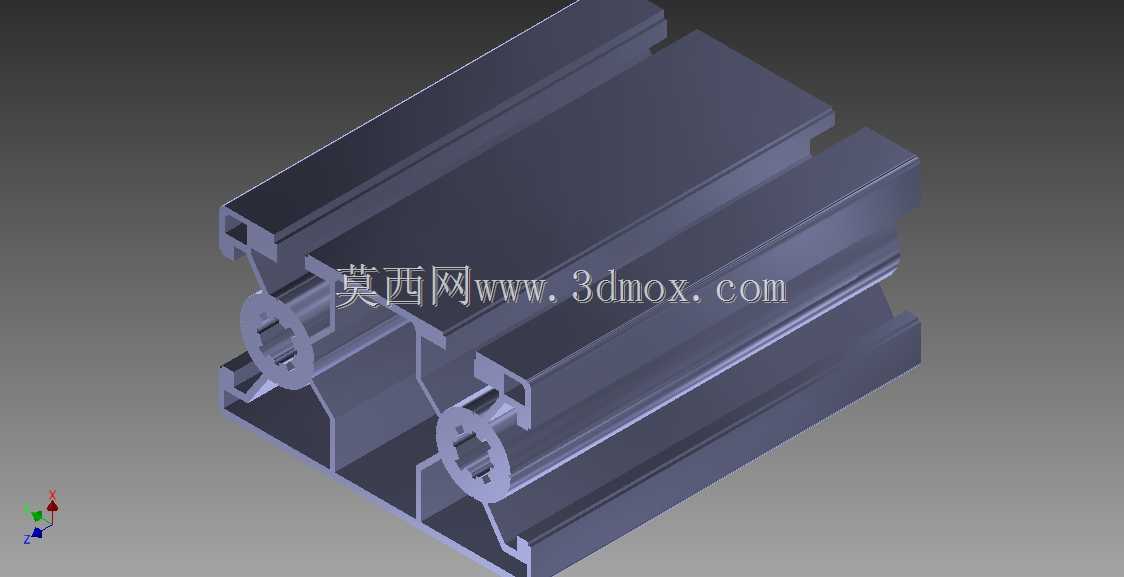

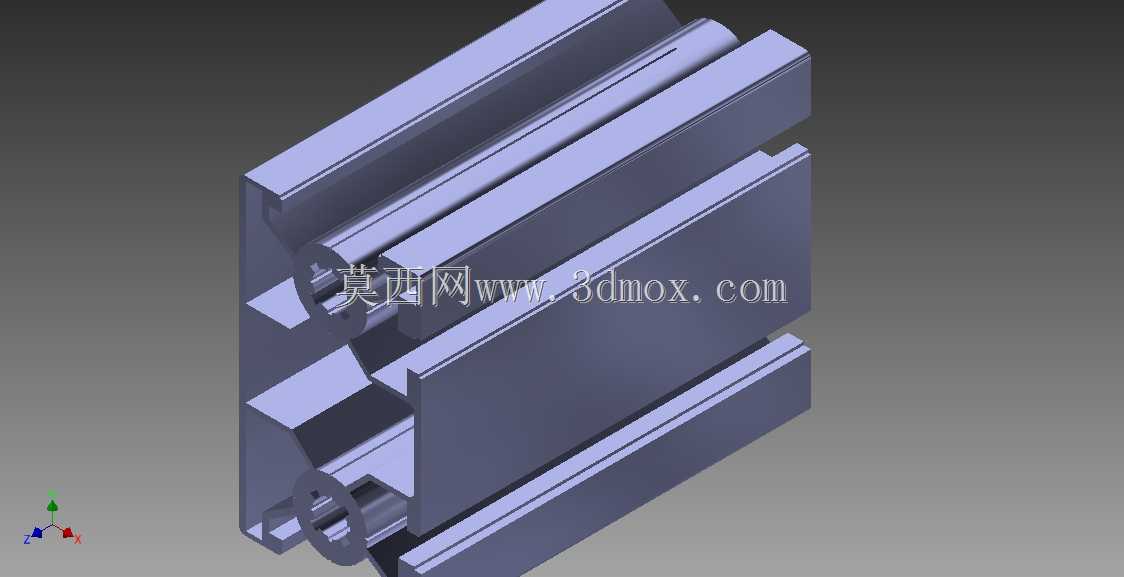

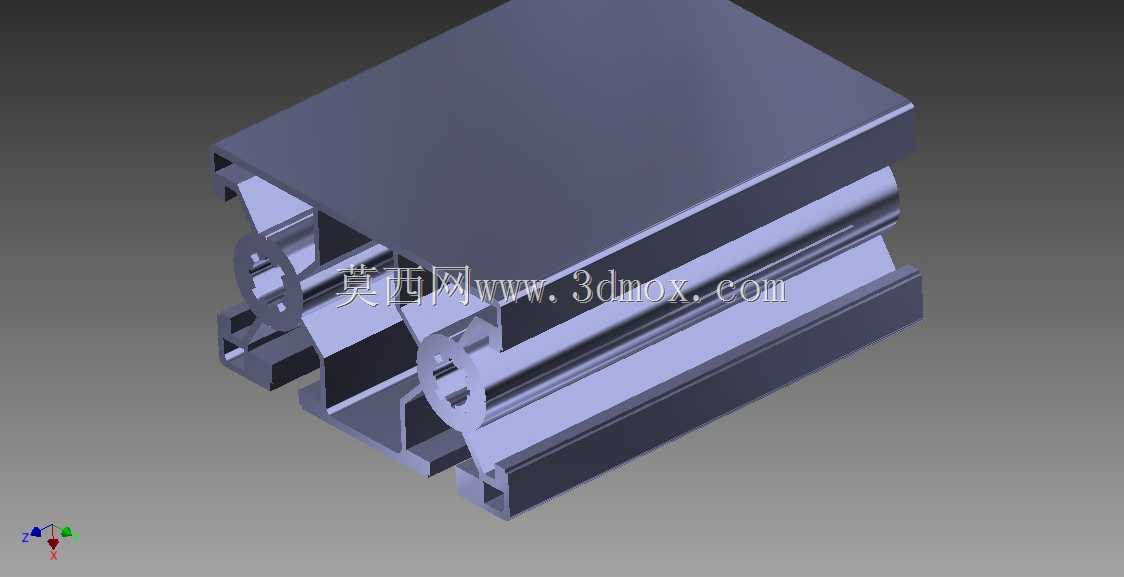

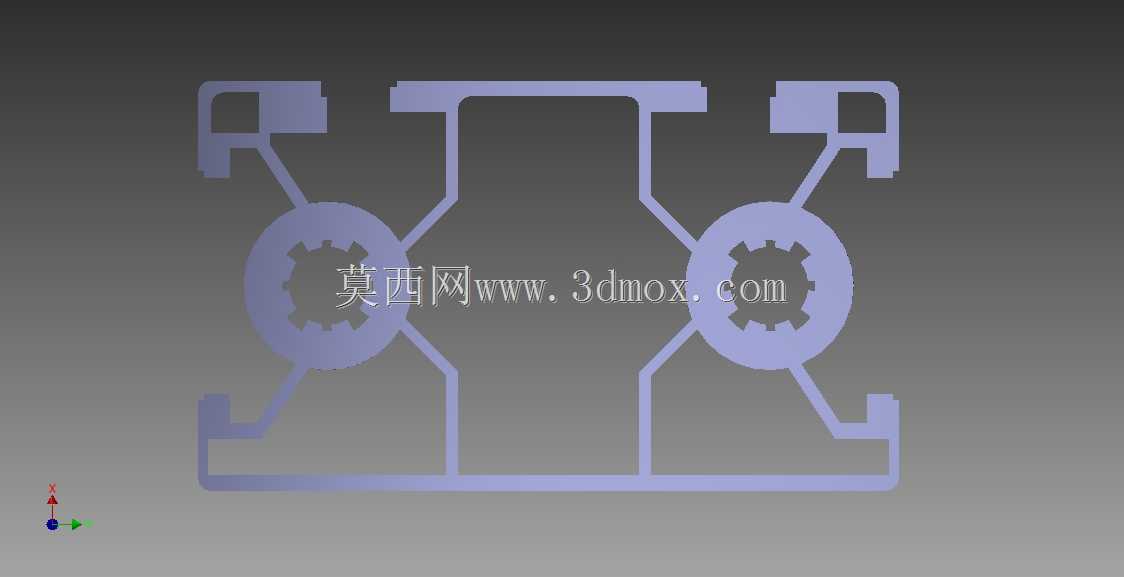

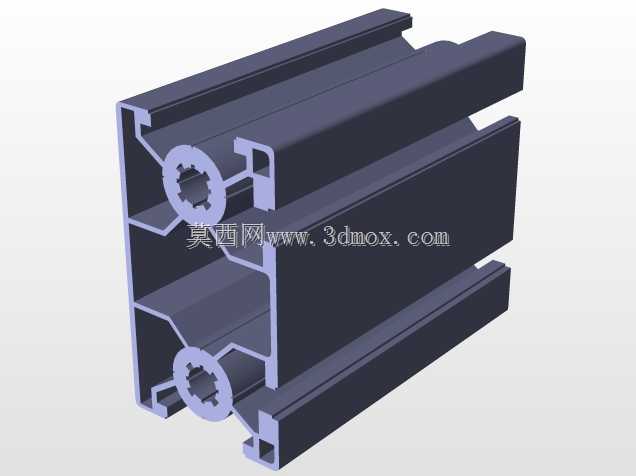

　　这款型材的外形截面尺寸为108mm×63mm，定长切割段长度为135mm，这个尺寸段的型材通常用来做小型设备的支撑立柱、工装夹具的安装基座、或者是设备防护栏的横向加强梁，截面的壁厚设计兼顾了结构强度和材料成本，在承受常规的静态载荷、低速运动部件的振动载荷时，不会出现明显的挠度变形，能满足大部分轻型工业设备的机架刚度要求。设计这类型材截面的时候，首先要考虑的是挤压成型的工艺可行性，截面的壁厚要尽量保持均匀，避免出现壁厚差过大导致挤压过程中出料速度不一致，产生型材扭曲、变形的问题，这款型材的各个壁面厚度差控制在0.8mm以内，能适配常规的铝挤压机生产工艺，不需要特殊的模具修正就能稳定量产。其次是安装槽的位置精度，槽口的中心距、在非标自动化设备搭建、小型检测台架制作、生产线旁工位器具定制的场景里，这类带多组安装槽的铝型材是最常用的基础结构件，区别于常规的欧标4040、4080通用型材，这款截面的型材在槽位布局上做了针对性调整，能适配更多紧凑安装空间的需求。从截面结构来看，型材沿长度方向设置了三组平行的T型安装槽，槽口尺寸适配常用的M5、M6T型螺栓，不需要额外在型材上打孔攻丝，就能快速完成相邻型材的直角拼接、面板安装、附件固定，装配过程不需要焊接，所有连接都可以通过标准紧固件完成，后期调整工位布局、改造设备结构的时候，只需要松开螺栓就能重新拆装，不会像焊接钢架构那样产生不可逆的结构改动，也不会出现焊接变形需要二次校形的问题。

　　槽底的宽度尺寸公差控制在±0.2mm以内，保证T型螺栓能顺畅滑入槽内，不会出现卡滞、或者螺栓安装后偏斜导致连接面贴合不严的问题，型材的四个外角做了R1.5的圆角处理，既避免了尖锐边角划伤装配人员，也能减少挤压过程中边角处的应力集中，提升型材的整体抗弯折性能。在实际选型使用的时候，要注意这款型材的安装边界，当作为垂直支撑立柱使用时，单根型材的无支撑自由高度建议不超过1.2m，如果需要更高的支撑高度，要在立柱中部增加横向连接杆件，形成桁架结构来提升整体稳定性；当作为横向承载梁使用时，要根据承载的重量核算支撑点的跨距，跨距超过800mm的时候，要在梁的中部增加辅助支撑，避免长期承载后型材产生永久变形。型材表面做了常规的阳极氧化处理，

　　氧化膜厚度在8-12μm之间，既能提升表面的耐磨性能，避免装配过程中表面划伤，也能在常规车间环境下起到防腐蚀的作用，不需要额外做喷漆、喷塑表面处理，装配完成后就能直接使用。和钢制方管相比，这款铝型材的重量只有同体积钢构件的三分之一左右，搬运、装配的劳动强度更低，而且铝型材的导热性能更好，在一些靠近发热部件的安装位置，能辅助带走部分热量，避免局部热量堆积影响周边元器件的工作稳定性。在做三维建模的时候，要准确还原型材的截面轮廓，尤其是安装槽的内部尺寸，因为后续装配过程中，T型螺栓、螺母、角件等标准件都是和槽位配合的，如果槽位尺寸建模有偏差，后续做装配干涉检查的时候就会出现错误，导致实际加工装配的时候出现配件装不上的问题；

　　同时要注意型材的长度方向是等截面延伸的，建模的时候可以先绘制准确的截面草图，再通过拉伸命令生成实体，不需要做额外的特征切除，既能保证建模效率，也能保证模型和实际挤压型材的结构一致。这类多槽铝型材的适用场景非常广，除了常规的设备机架搭建，还可以用来制作物料周转车的框架、设备安全防护门的导轨、传感器安装的调节支架，因为槽位是沿长度方向通长设置的，安装附件的时候可以在任意位置固定，不需要提前预留安装孔，现场调试的时候可以根据实际需求灵活调整附件的安装位置，大幅缩短现场调试的周期。在做结构设计选型的时候，不要盲目选择大截面的型材，要根据实际的载荷情况计算所需的截面惯性矩，这款108×63截面的型材，截面惯性矩能满足大部分轻型载荷的使用需求，相比更大截面的型材，能有效降低材料成本，同时减少设备整体的重量，方便后期的设备移位和维护。
