溶液过滤系统配套管路连接操作手柄结构

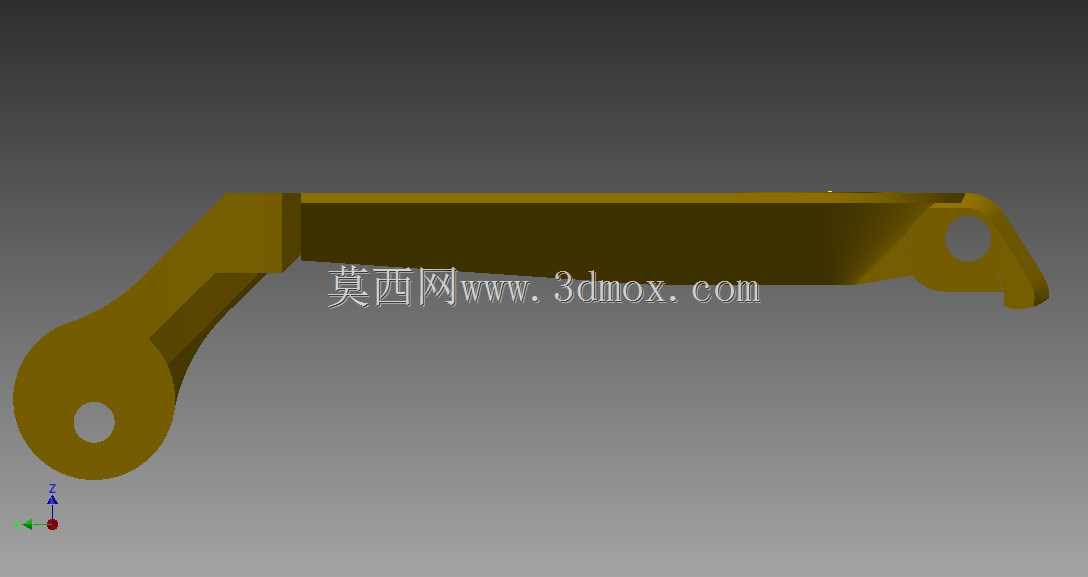

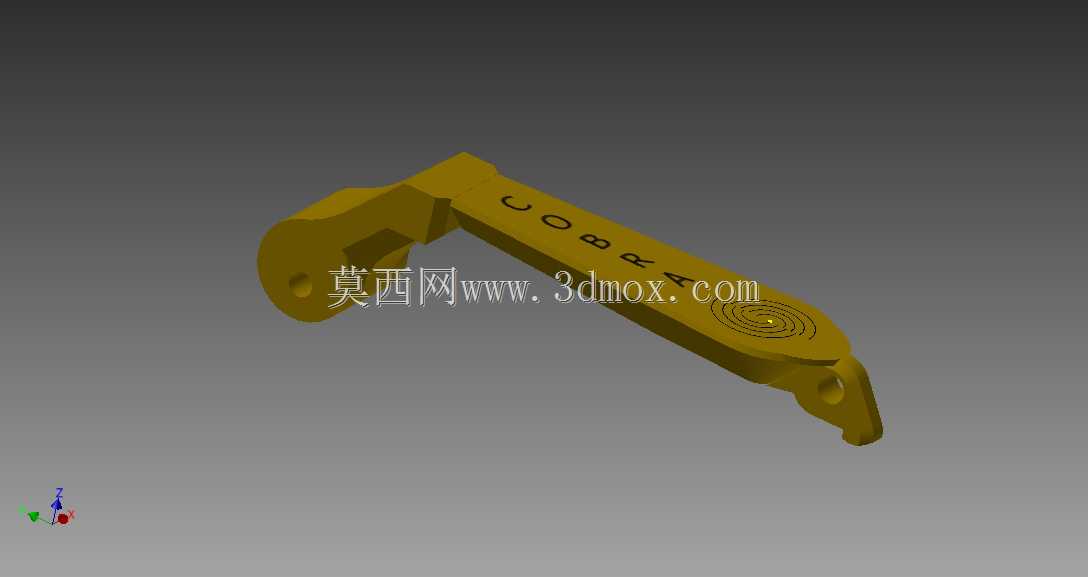

　　在化工、制药、食品加工等行业的流体处理工段，溶液过滤工序是保障介质纯度、满足工艺要求的核心环节，这套过滤溶液相关的结构组件，正是为适配中小型间歇式过滤单元的管路切换、滤器启闭操作场景设计，整套组件覆盖了从容器端接口到管路连接、操作执行的全链路配套零件，可直接匹配常规加压过滤、真空抽滤等多种过滤工况的安装需求。从实际使用场景来看，这类结构常应用于车间生产线的旁滤支路、实验室中试过滤装置、小型水处理单元的过滤段，日常操作中操作人员通过握持该长柄结构，即可完成过滤支路的通断切换、滤筒端盖的锁紧与松开动作，相比传统的手轮结构，长力臂的设计能有效降低操作力矩，即使在管路带压0.2-0.4MPa的工况下，也无需借助额外加力杆即可完成操作，

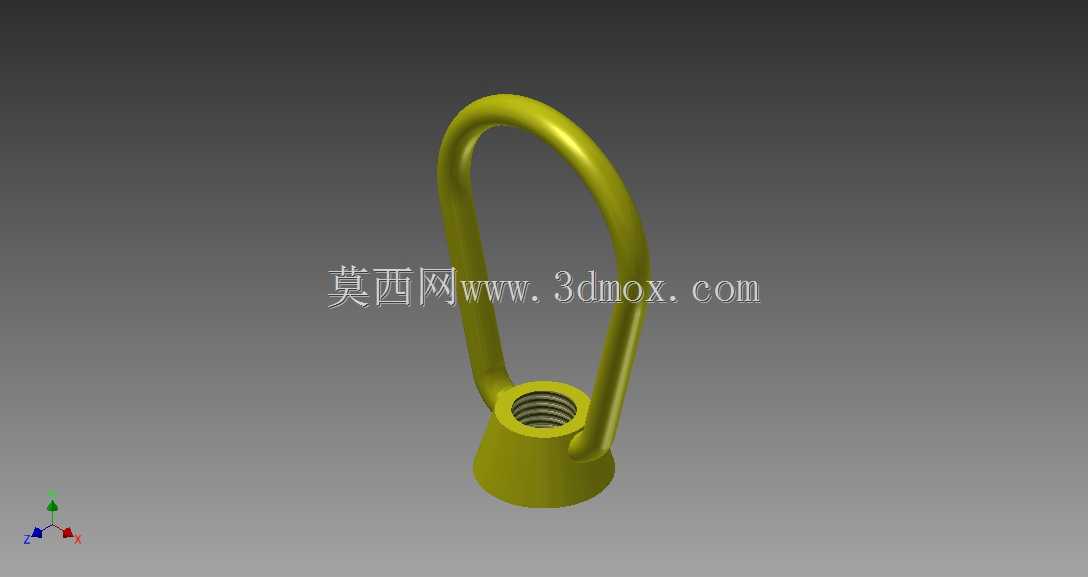

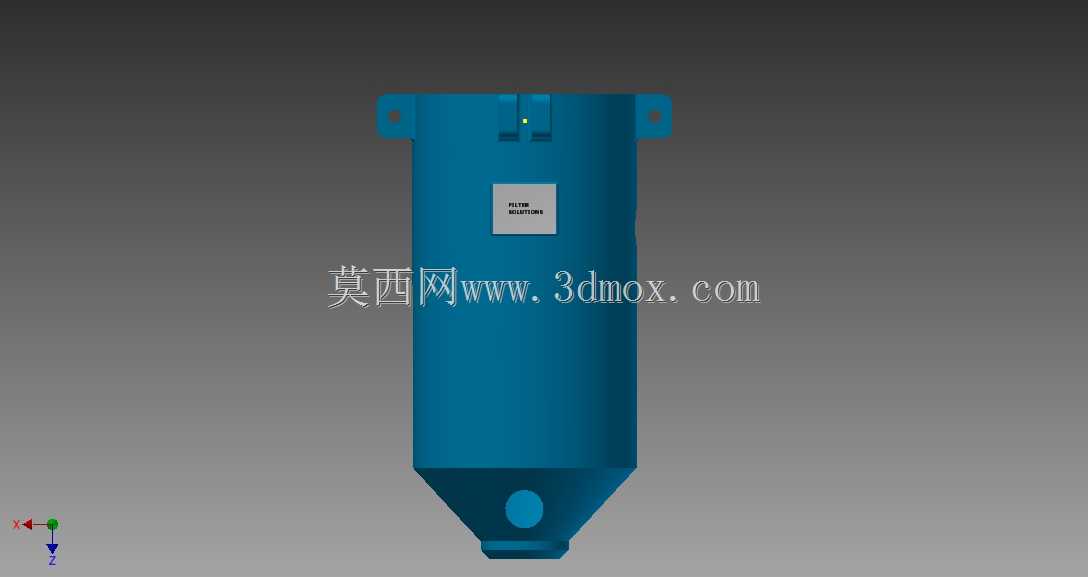

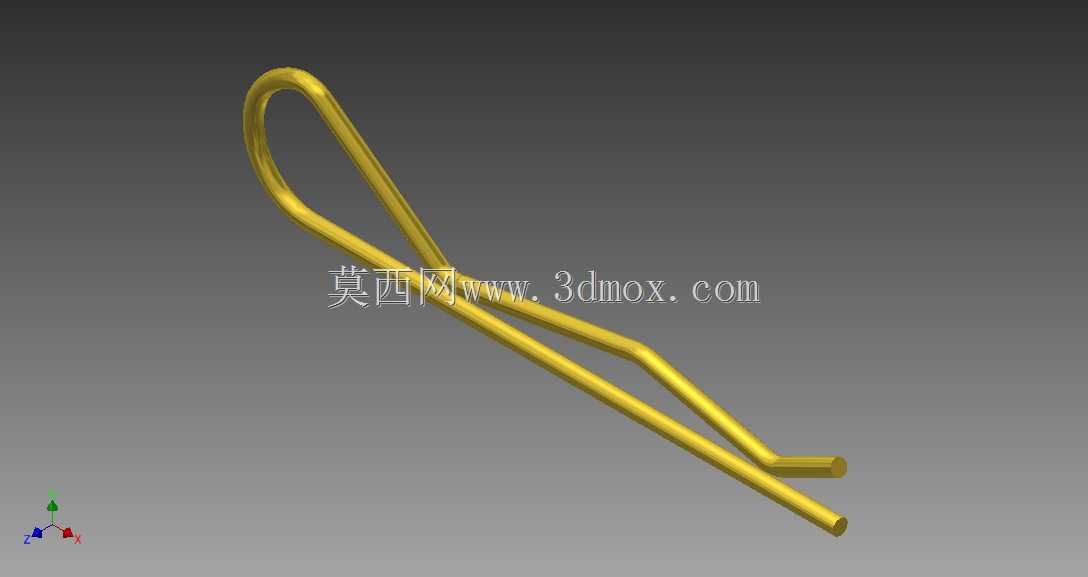

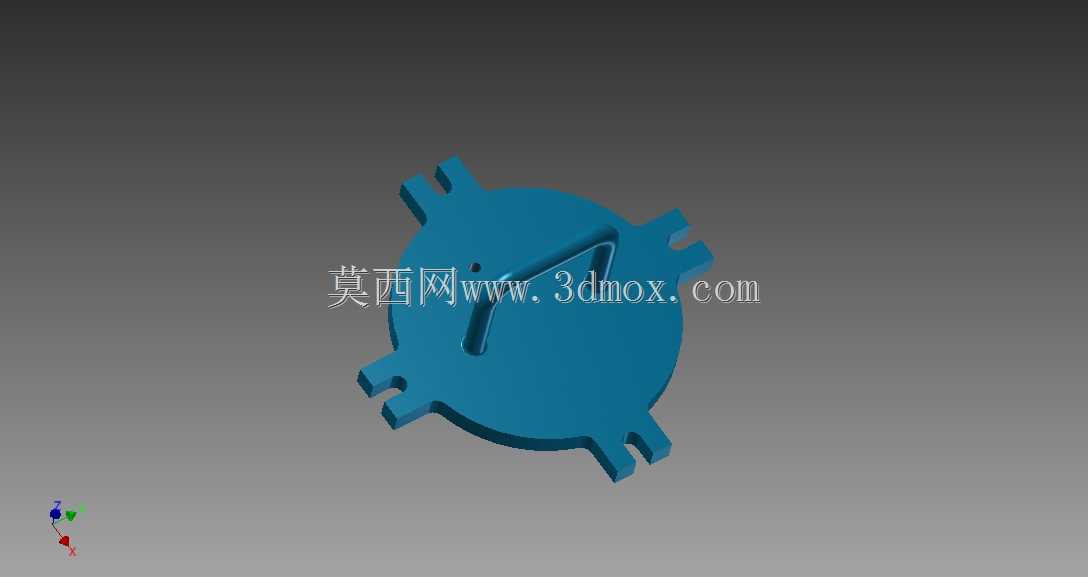

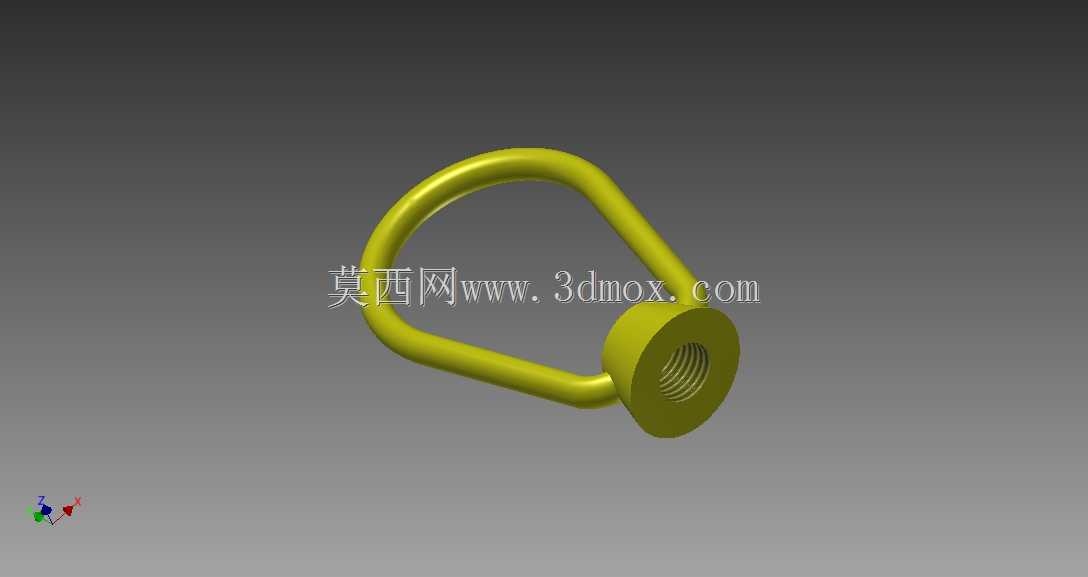

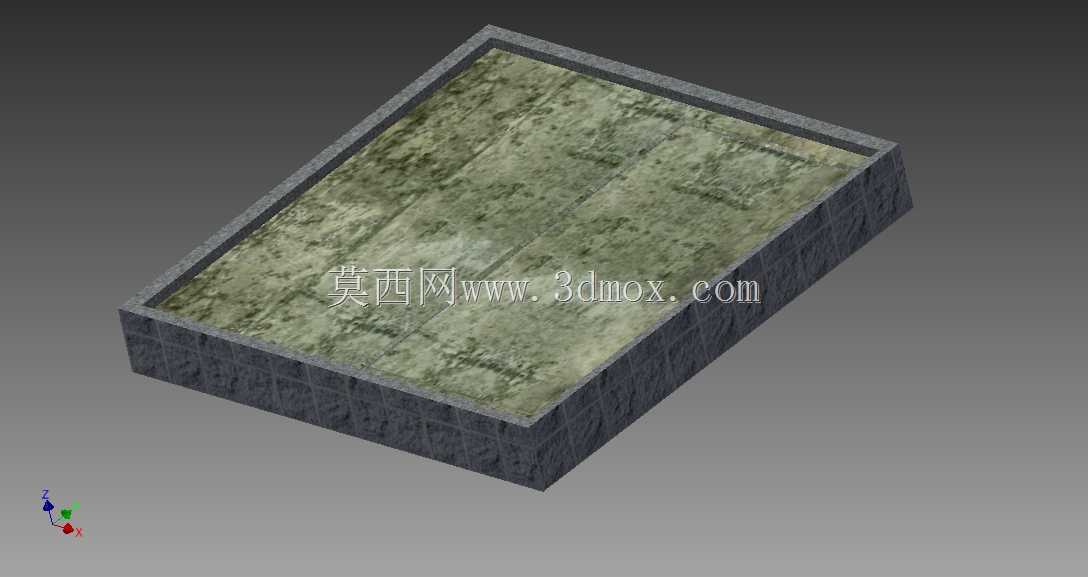

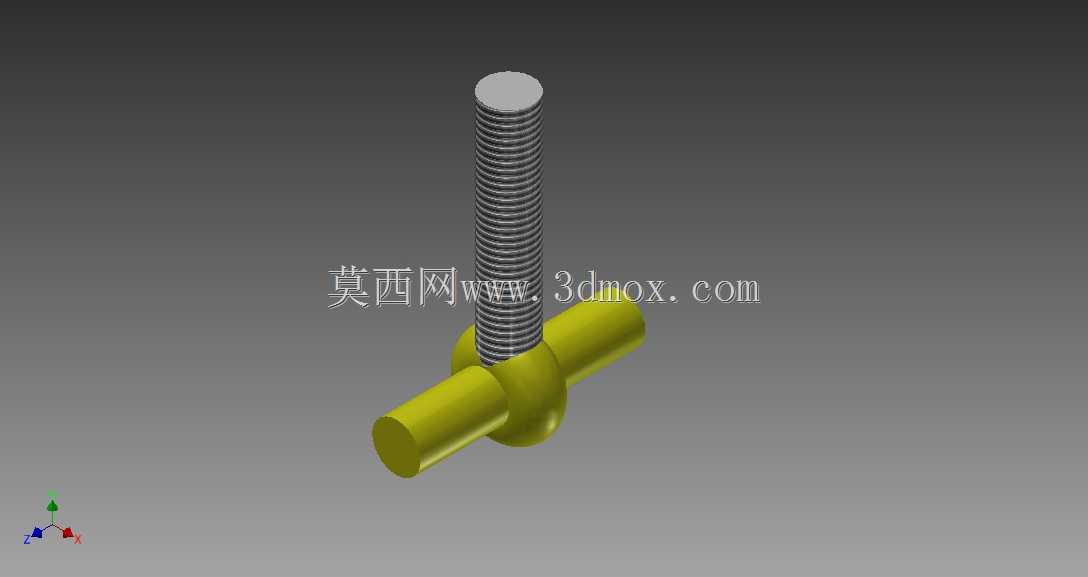

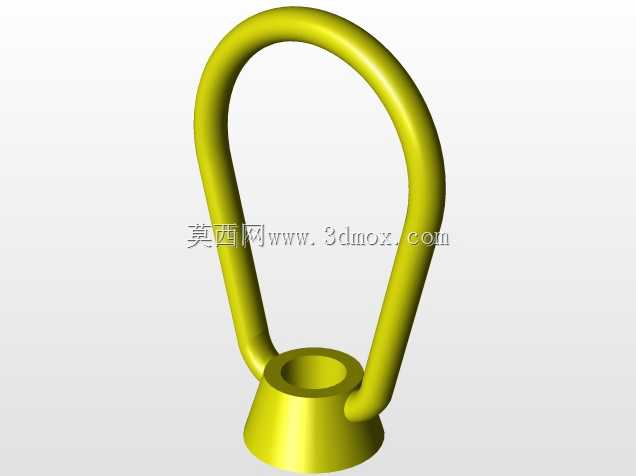

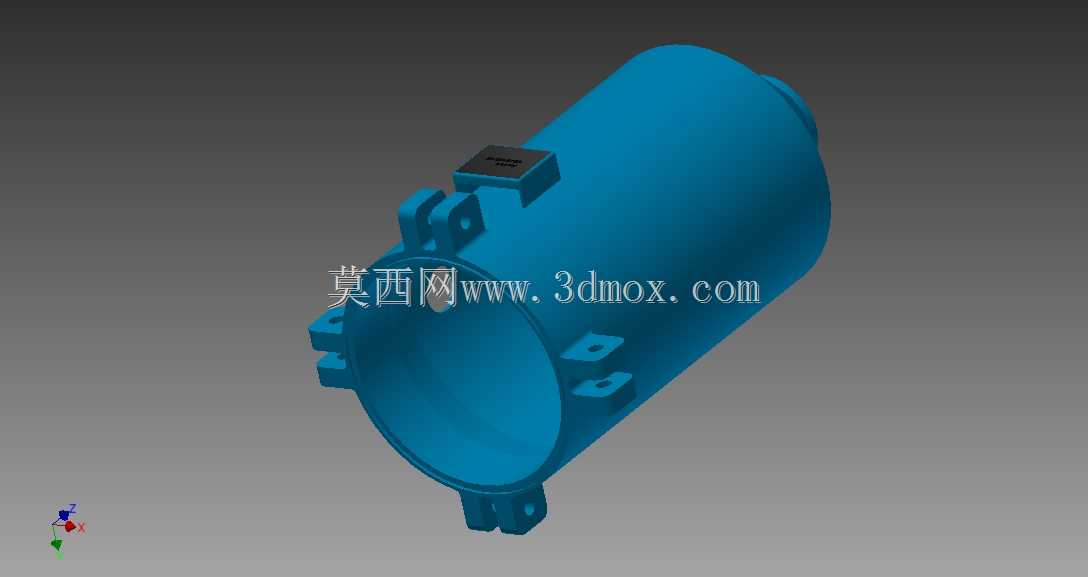

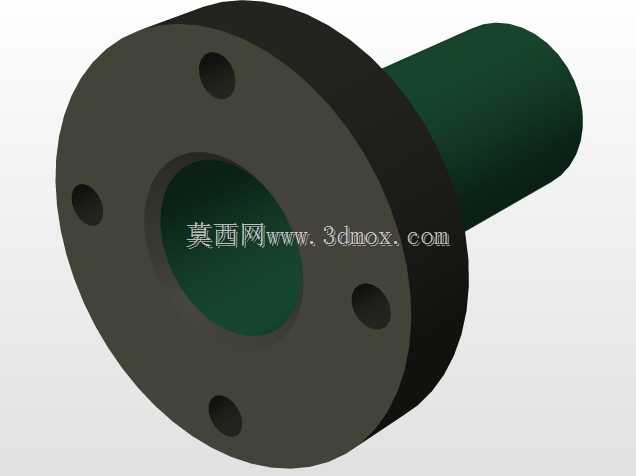

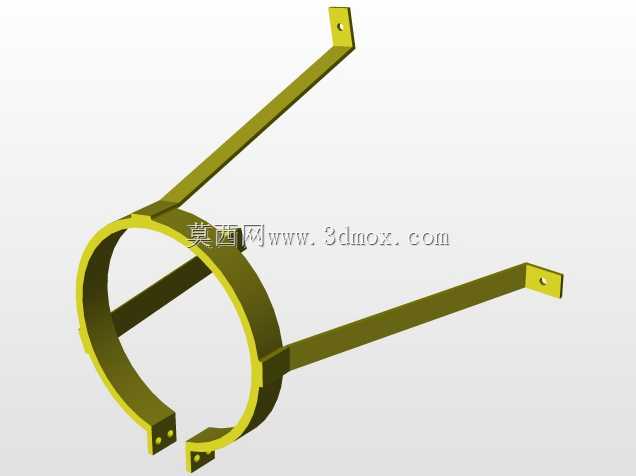

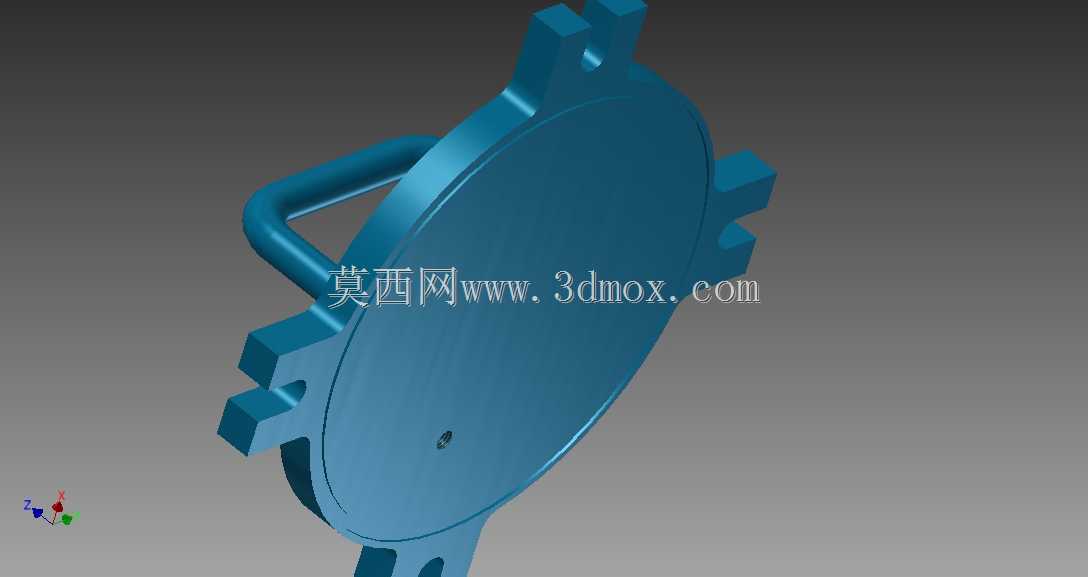

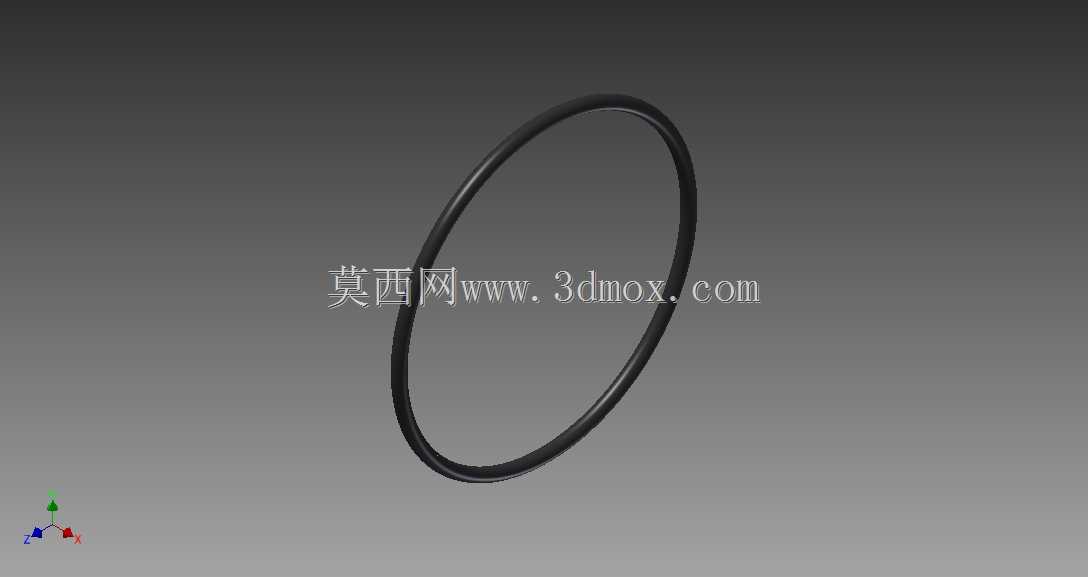

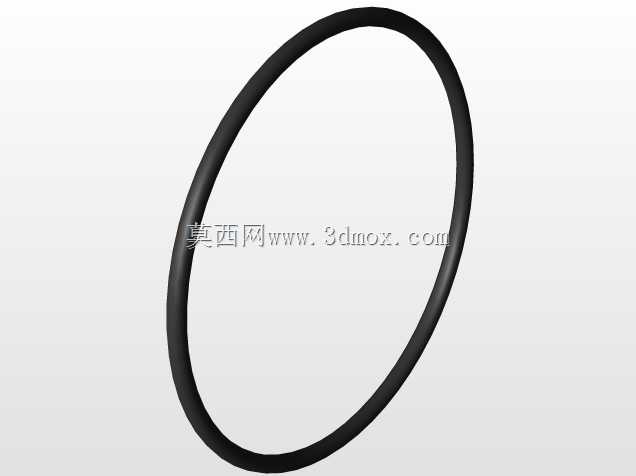

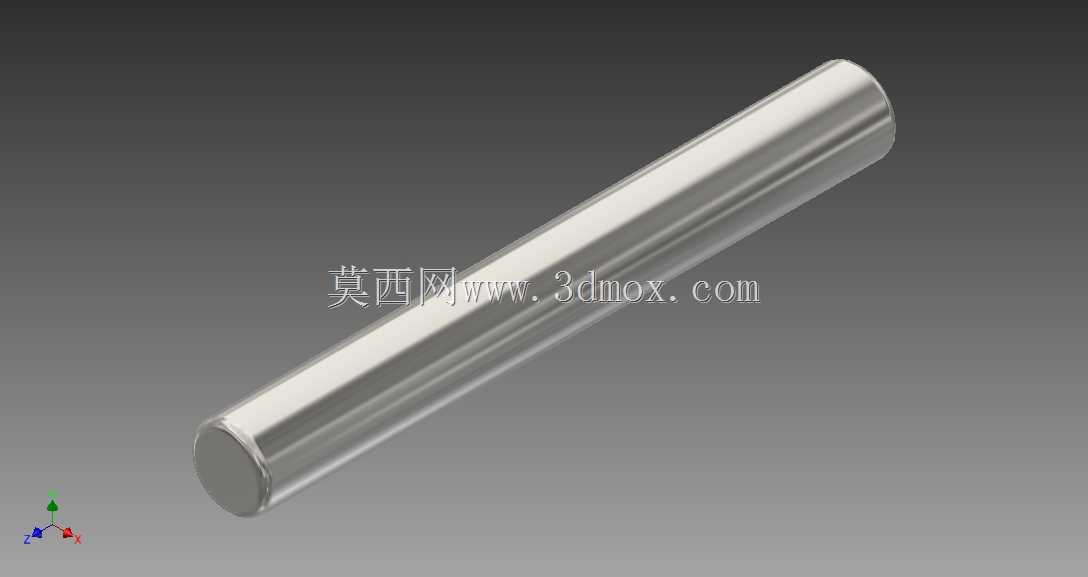

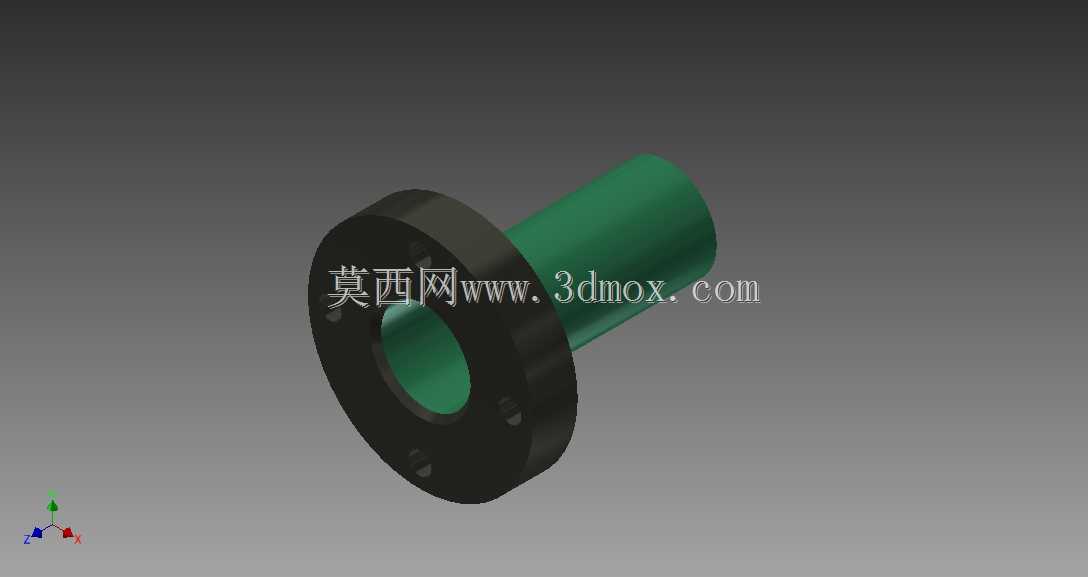

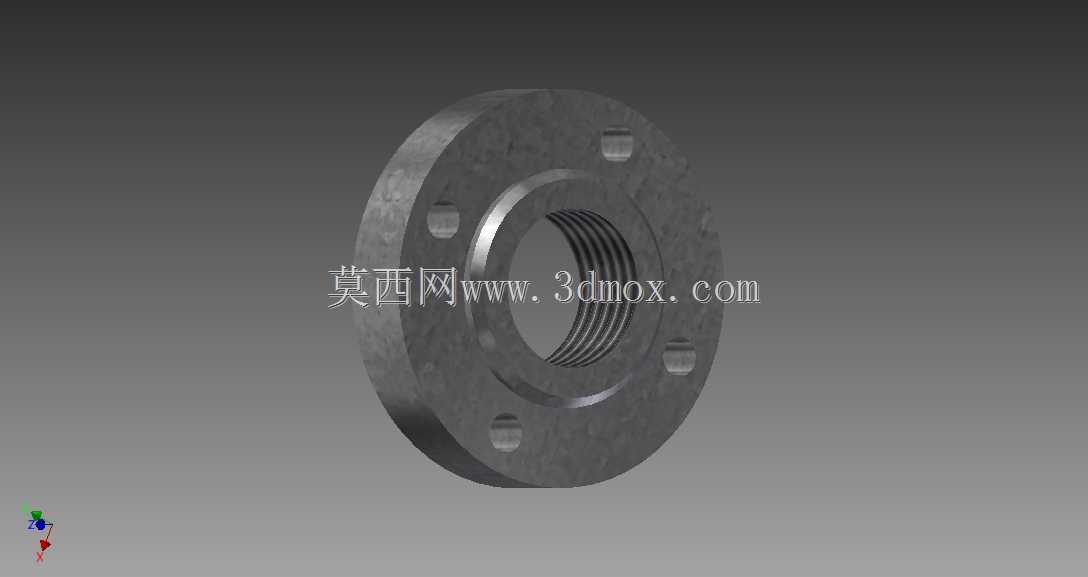

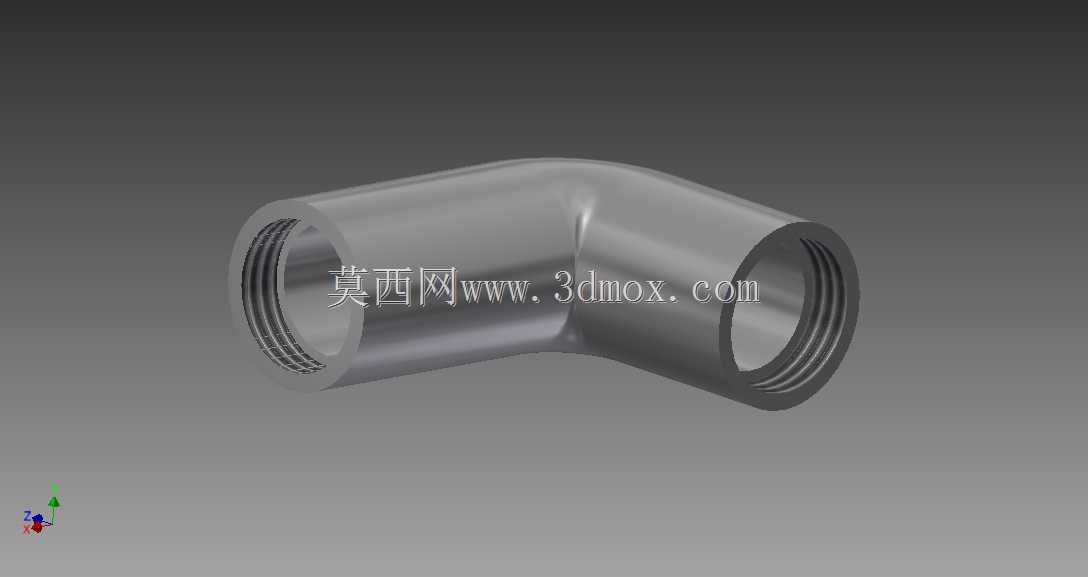

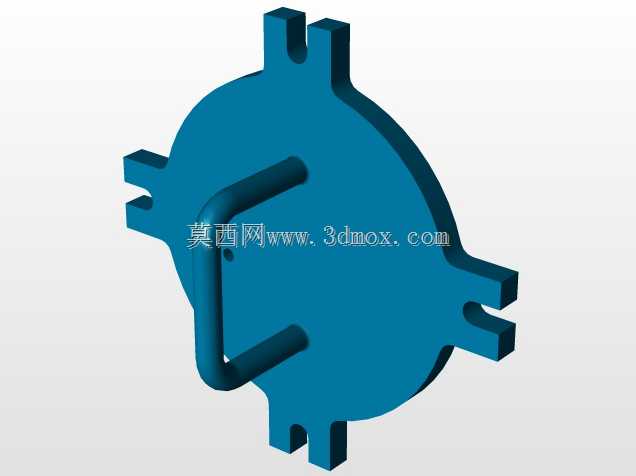

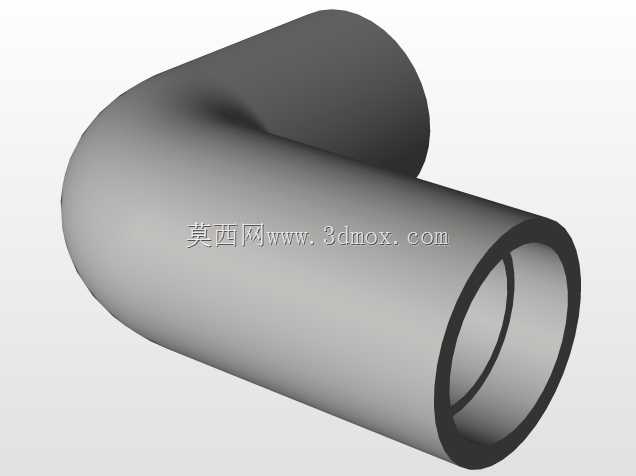

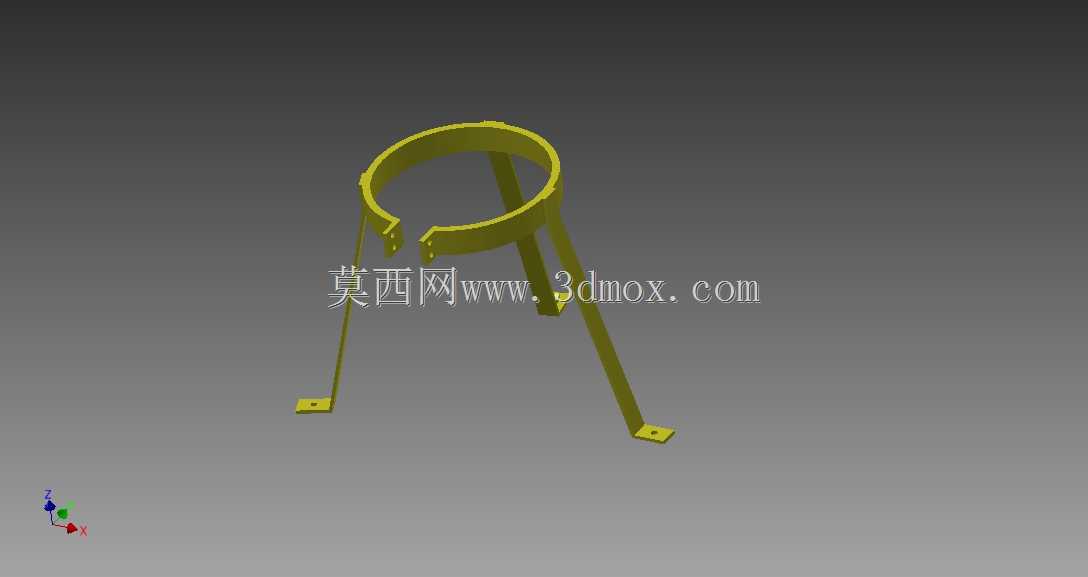

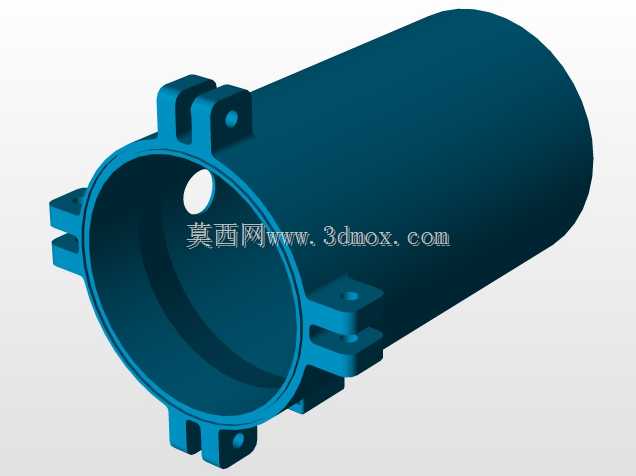

　　大幅降低一线操作人员的劳动强度。整套组件包含容器本体接口、容器密封端盖、环形密封件、调整垫片、定位垫木、连接销、多种规格螺纹法兰、过滤器安装支架、盖用环首螺栓、带连接段的管道法兰、90度转向弯头、R形夹紧固定夹等零件，各零件之间的配合公差经过实际工况验证，密封面的平面度控制在0.05mm以内，可适配丁腈橡胶、氟橡胶、硅胶等多种材质的密封垫片，满足不同腐蚀性、不同温度区间溶液的过滤密封需求，避免运行过程中出现跑冒滴漏问题。设计过程中优先考虑了现场安装的便捷性，所有法兰接口均采用通用公制管螺纹标准，可直接与现场常规DN15-DN50规格的流体管道对接，无需额外加工转换接头；过滤器支架的安装孔位采用长圆孔设计，

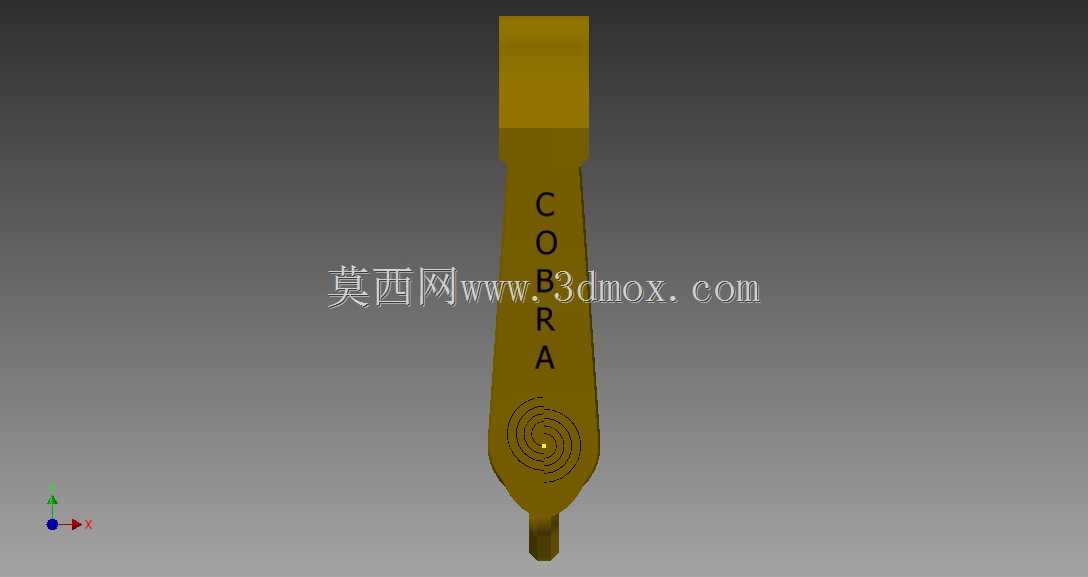

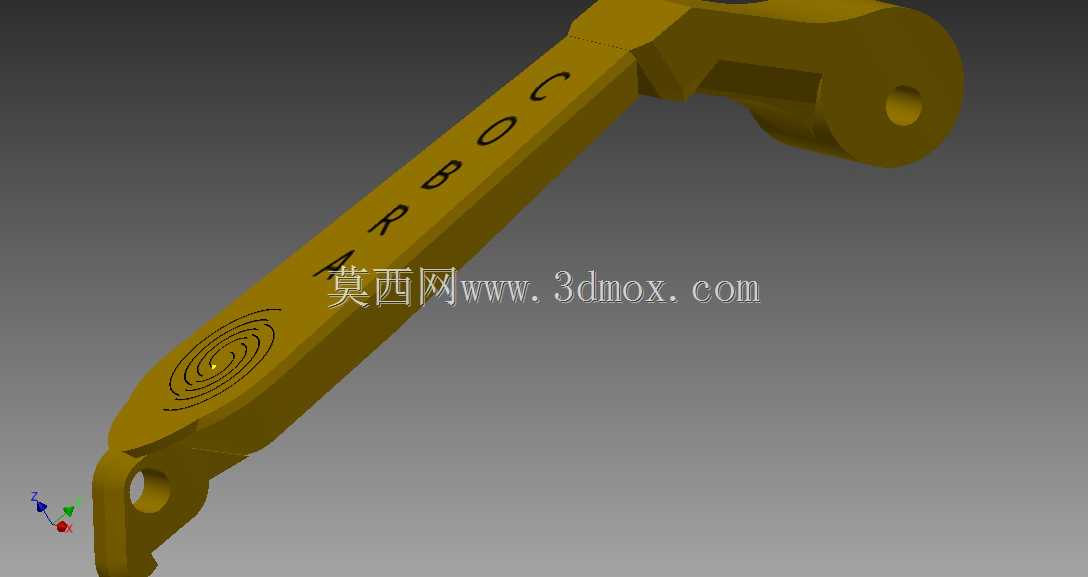

　　可适配±5mm的安装位置偏差，降低现场安装时的土建或机架加工精度要求；操作手柄的握持段做了圆弧过渡处理，表面无尖锐棱角，长时间操作也不会出现硌手问题，手柄上的标识字符采用凹刻工艺填充耐磨漆，即使在有溶液飞溅、长期擦拭的工况下，标识也不会出现磨损脱落，方便操作人员快速识别开关方向。从安装边界尺寸来看，整套结构安装完成后，操作手柄的最大回转半径为180mm，安装时需在滤器侧方预留不小于200mm的操作空间，避免与周边管道、机架产生运动干涉；容器端接口的中心高度距安装基准面为320mm，可匹配常规高度的滤器支架安装，无需额外垫高或裁切支架；所有连接螺栓的外露长度控制在2-3个螺距，既保证足够的螺纹啮合强度，

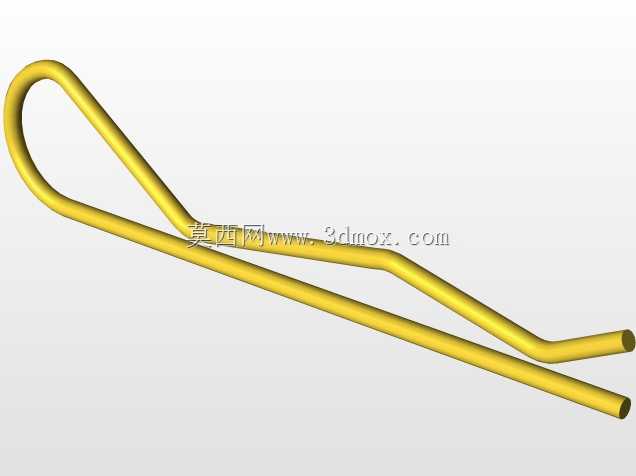

　　也不会因为螺栓过长导致安装空间浪费、积料积污难以清理。在结构强度设计上，操作手柄采用铸造成型后做去应力处理，关键受力截面的抗弯强度满足150N·m的操作力矩要求，不会因为长期反复操作出现变形、断裂问题；R形夹等紧固件采用弹簧钢材质制作，表面做镀锌钝化处理，既有足够的夹紧力防止管路松脱，也具备良好的防锈性能，可在潮湿、有弱腐蚀性溶液飞溅的环境下长期使用；密封垫片的安装位置设计了定位止口，安装时垫片不会出现偏移、挤出问题，更换密封件时只需拆卸端盖即可完成操作，无需整体拆解管路，大幅缩短日常维护的停机时间。实际选型应用时，可根据过滤溶液的特性更换对应材质的密封件与紧固件，若处理强氧化性溶液，可将螺栓、手柄等零件更换为304或316L不锈钢材质，若处理普通水性溶液，采用碳钢镀锌材质即可满足使用需求，整套结构的模块化设计也方便用户根据自身管路布局，灵活调整弯头的朝向、法兰的连接位置，适配不同走向的现场管路，无需重新定制加工非标零件。
