四工作端口集成式液压阀块结构设计

　　在液压系统的集成化设计场景中，这类阀块承担着油路分配、元件安装载体的核心作用，区别于传统分散式管路连接的布局，集成式阀块能大幅减少管路接头数量，降低系统泄漏风险，同时压缩整套液压站的安装占用空间，在中小型液压动力单元、机床液压夹具回路、小型工程机械的执行机构控制回路中应用十分广泛。从实际使用逻辑来看，这个阀块的本体作为所有液压阀、外接管路的安装基体，内部通过钻削加工形成连通的油路通道，不需要额外铺设外部油管就能实现压力油的通断、方向切换、压力调节等功能，四个工作端口对应四路独立的输出油路，可以同时对接四组执行元件，比如夹紧油缸、顶升油缸这类需要独立控制的负载，适配多工位并行动作的设备工况。设计这类阀块的时候，

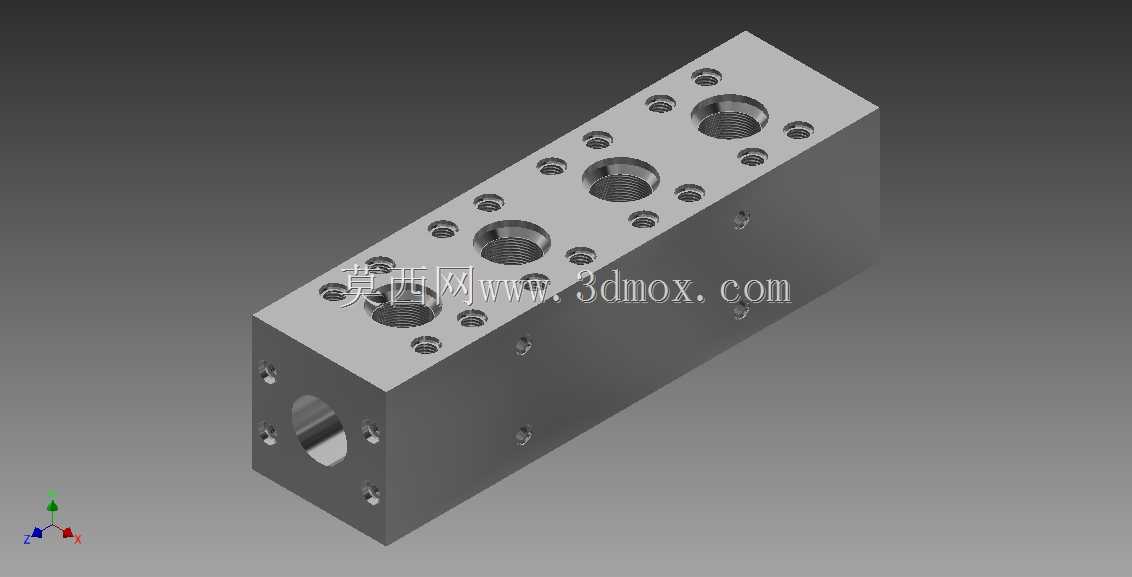

　　首先要确定的就是安装边界与外形尺寸，3英寸的宽度尺寸刚好适配标准系列的电磁换向阀安装孔距，不管是6通径还是10通径的常规换向阀，都能在这个宽度的基面上找到对应的安装螺孔位置，不会出现阀件安装互相干涉的问题；11英寸的长度则是根据四个工作端口的排布间距确定的，每个端口之间预留足够的扳手操作空间，不管是安装管接头还是后期维护拆卸，都不会因为间距过小导致工具无法就位。本体上的孔系分为几类：顶面的大直径螺纹孔是用来安装插装阀或者换向阀的，每个阀位周围均匀分布的小螺孔是阀件的固定安装孔，侧面的通孔分为两类，一类是连通内部油路的工艺孔，加工完成后会用堵头封堵，另一类是外接管路的工作油口，端面的大孔是主进油或者主回油的通道，

　　直接对接液压泵的出口或者油箱的回油管路。设计孔系的时候要特别注意内部油路的壁厚，不同压力等级的油道之间必须保留足够的安全壁厚，避免高压工况下出现油道击穿、内部窜油的问题，同时所有孔道的相交处都要做去毛刺处理，防止加工残留的铁屑在液压油冲刷下进入阀件内部，造成阀芯卡滞、密封件划伤的故障。从安装适配性来看，这个阀块的底面为平整安装面，可以通过螺栓固定在液压站的油箱面板或者设备的安装基座上，安装孔的位置避开了内部油道，不会出现钻孔时打穿油路的问题。在实际选型应用中，这类阀块适合用在工作压力不超过31.5MPa的中高压液压系统中，四个工作端口可以根据实际回路需求，配置不同功能的阀件，比如压力补偿阀、单向节流阀、溢流阀等，

　　不需要重新加工阀块本体就能实现不同的回路功能，通用性较强。相比采用管式连接的液压回路，这种集成阀块的管路压力损失更小，因为内部油道都是平滑的钻削孔道，没有外部管路的弯折、接头缩径带来的阻力，能有效降低系统的发热，提升液压系统的整体传动效率。在加工层面，这个阀块的所有安装面都要求平面度达到相应的精度标准，保证阀件安装后密封面完全贴合，不会出现渗漏问题，所有螺纹孔的垂直度也要控制在公差范围内，避免阀件安装后出现倾斜，导致阀芯受力不均出现卡滞。日常维护的时候，只需要拆卸对应阀位的固定螺栓就能更换阀件，不需要拆解周围的管路，大幅降低了设备的维护停机时间，对于需要连续运行的生产线设备来说，这点优势尤为明显。在回路设计阶段，需要提前核算每个油道的通流面积，根据每个工作端口的最大流量确定油道的孔径，避免通流面积不足导致油液流速过高，产生噪音和局部过热的问题，四个工作端口的油道可以根据需求设计成并联或者串联的结构，适配不同的执行元件动作逻辑，比如同步动作回路就可以将四个端口的进油道设计成等长度等通径的结构，保证四个执行元件的进油压力一致，减少同步误差。
