直径十米固定顶立式储液罐体结构设计

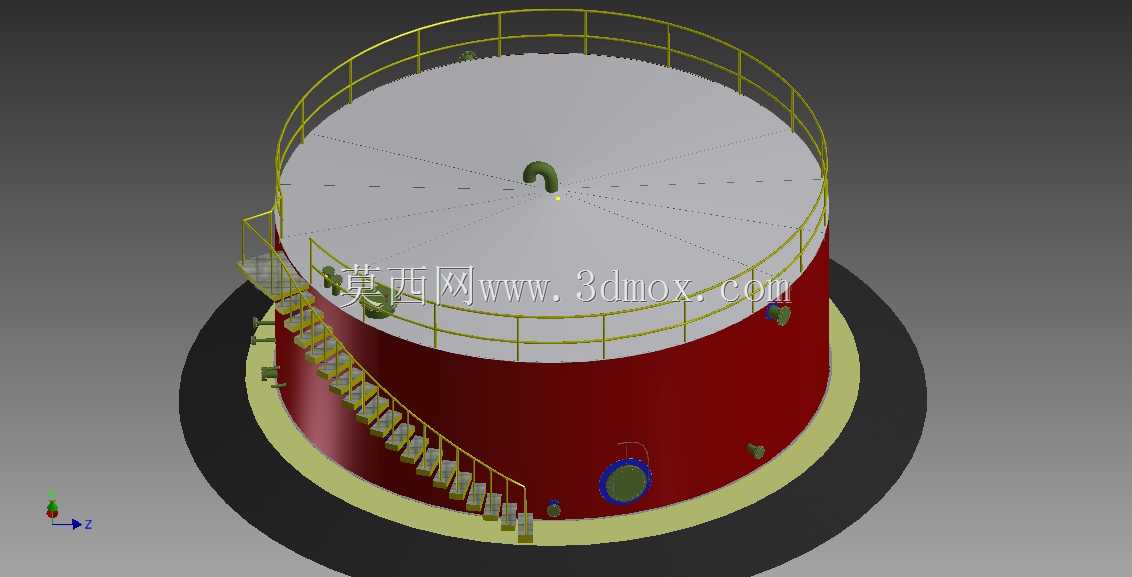

　　在石油炼化、成品油仓储、化工原料中转以及大宗液态物料存储的场站中，固定顶立式储罐是应用占比极高的静设备类型，这类设备多用于存储常温常压下饱和蒸气压较低的液态介质，比如燃料油、润滑油、基础化工溶剂、生产工艺水等，相比浮顶储罐，固定顶结构的加工制造成本更低，日常运维的密封维护工作量更小，适合中小周转量的仓储场景使用。本次呈现的罐体采用圆柱形筒体加锥形固定顶的经典结构，筒体直径设置为10米，筒体段总高度为3.6米，整体坐落在环形混凝土基础上，基础与罐底之间设置环形边缘板做应力分散，避免满液状态下罐底边缘的剪切应力超出板材许用值。从结构设计逻辑来看，这类中小容积固定顶罐的壁厚计算会结合介质静压力、罐体自重、

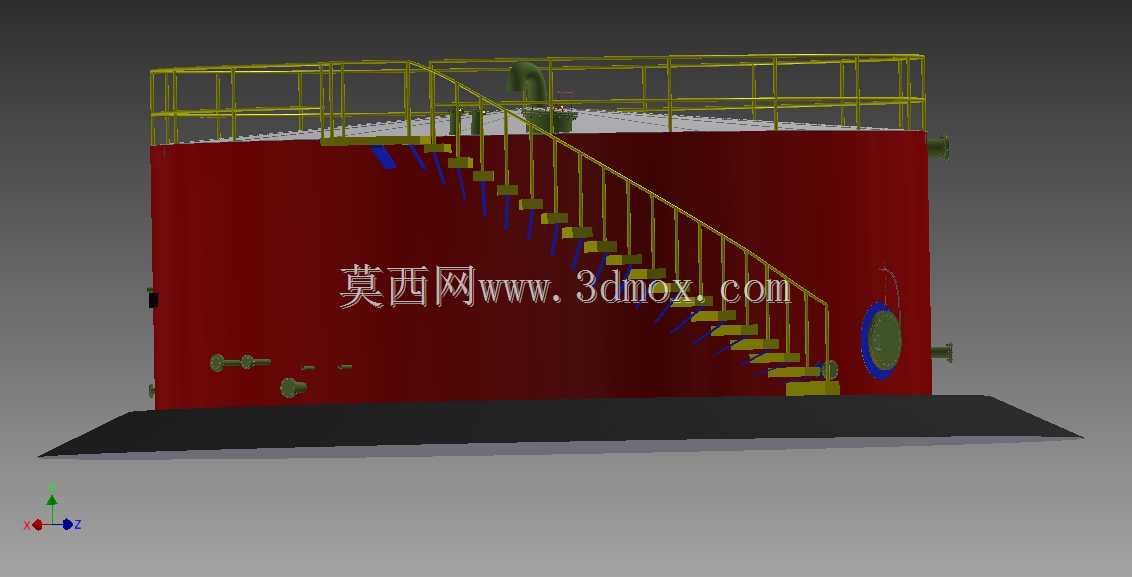

　　风载荷以及少量的内压储备做梯度设置，罐壁下部因为要承受最高的液柱静压力，板材厚度会大于上部壁板，壁板之间采用搭接焊接的工艺，减少现场组对的难度，同时保证焊缝的密封可靠性。罐顶采用自支撑锥顶结构，锥顶坡度按照常规储液罐的设计规范设置，无需额外加设内部支撑梁柱，既可以减少罐内构件对介质存储的占用，也能降低后期罐内清罐作业的障碍，罐顶中心位置设置通气弯管，用于平衡罐内压力，避免进料时罐内憋压、出料时罐内形成负压造成罐体变形，通气弯管末端加装防虫网与防雨罩，防止外界杂物、雨水进入罐内污染存储介质。罐体外部的附属结构完全按照现场操作的实际需求配置，沿罐壁外侧设置盘梯，踏步采用防滑格栅板制作，梯段宽度满足单人携带工具通行的要求，

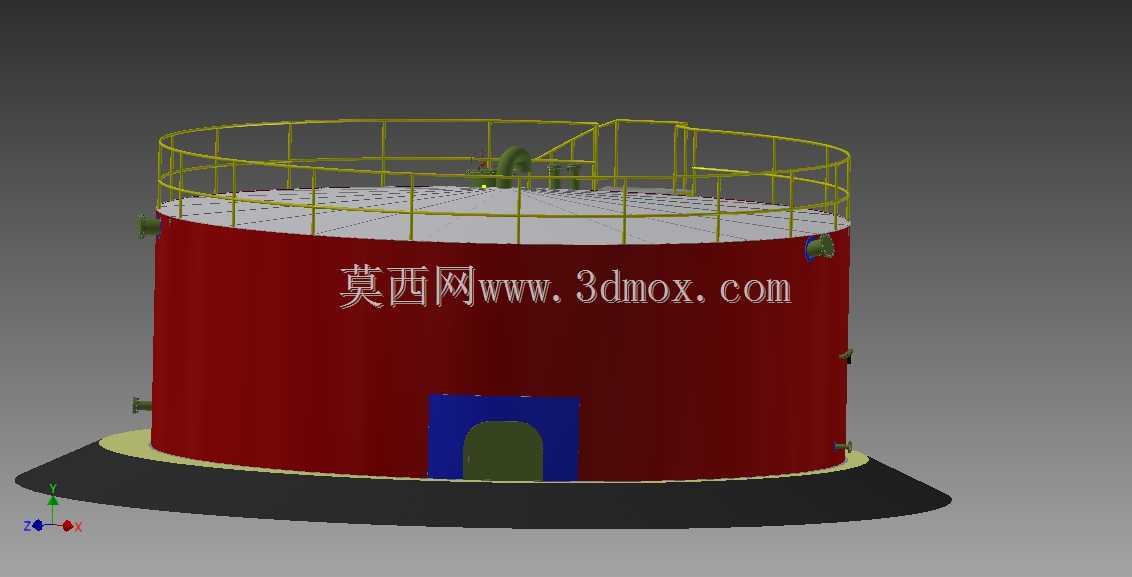

　　盘梯从地面基础位置一直延伸至罐顶平台，罐顶周边设置1.2米高的安全护栏，护栏横杆采用双道设置，底部设置挡脚板，完全满足高处作业的安全防护要求，护栏与罐顶边缘的预留距离满足巡检人员行走的通道宽度，方便日常检查罐顶焊缝、通气装置以及测量孔的操作。罐壁下部设置人孔结构，人孔中心距离罐底的高度满足人员进出清罐、检修的操作需求，人孔采用带颈对焊法兰加盲板的密封结构，保证罐体运行时的密封性能，人孔旁边预留液位计接口、排污口的安装位置，可根据实际存储介质的特性选配对应的液位测量仪表与排污阀组。在安装边界的考量上，这类罐体的安装需要预留足够的外部操作空间，盘梯侧要预留至少1.5米的巡检通道，罐壁与周边其他设备、

　　防火堤的间距要符合石油化工企业设计防火规范的相关要求，罐顶的载荷设计除了自重之外，还要考虑当地的雪载荷、检修时的局部集中载荷，保证极端工况下罐顶不会出现失稳变形。从三维建模的细节来看，整个罐体的结构完全按照实际加工的拆分逻辑做零件拆分，壁板的分块、盘梯的踏步与侧板、护栏的立杆与横杆都做了独立的建模处理，没有采用整体拉伸的简化建模方式，能够直接用于施工前的结构可视化交底，也可以作为同规格储罐设计的参考模板，帮助设计人员快速核对结构件的位置、尺寸匹配关系，减少二维图纸审图时容易出现的构件碰撞问题。这类固定顶罐在实际使用中，日常巡检主要关注罐壁的焊缝腐蚀情况、罐顶通气装置的通畅性、盘梯与护栏的连接牢固度，相比内浮顶储罐，它没有内部浮盘的维护需求，运维成本更低，对于存储介质挥发性较低、周转频率不高的仓储场景，是性价比极高的存储设备选型方案。建模过程中也充分考虑了不同专业协同的需求，罐体的所有接口位置都做了明确的坐标定位，后续配管专业可以直接基于模型对接工艺管线，土建专业也可以参考模型的载荷分布调整基础的配筋设计，避免不同专业设计时出现位置冲突。
