在液压系统的管路布设场景里,这类方形本体的三通接头是很常见的流体分流合流部件,日常接触的设备里,从工程机械的液压主控阀组周边管路,到机床液压站的油路分配,再到重型设备的集中润滑系统支路,都能见到这类结构的身影。它的核心作用是在单条主油路上分出一条支路,或是将两条支路的介质汇流到主通路,不需要额外在管路上焊接开孔,也不用搭配多个转接头组合,能大幅减少管路的泄漏点,提升整个液压回路的可靠性。

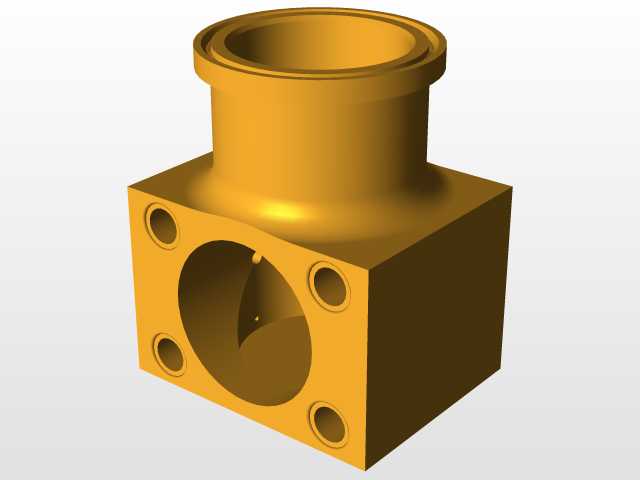

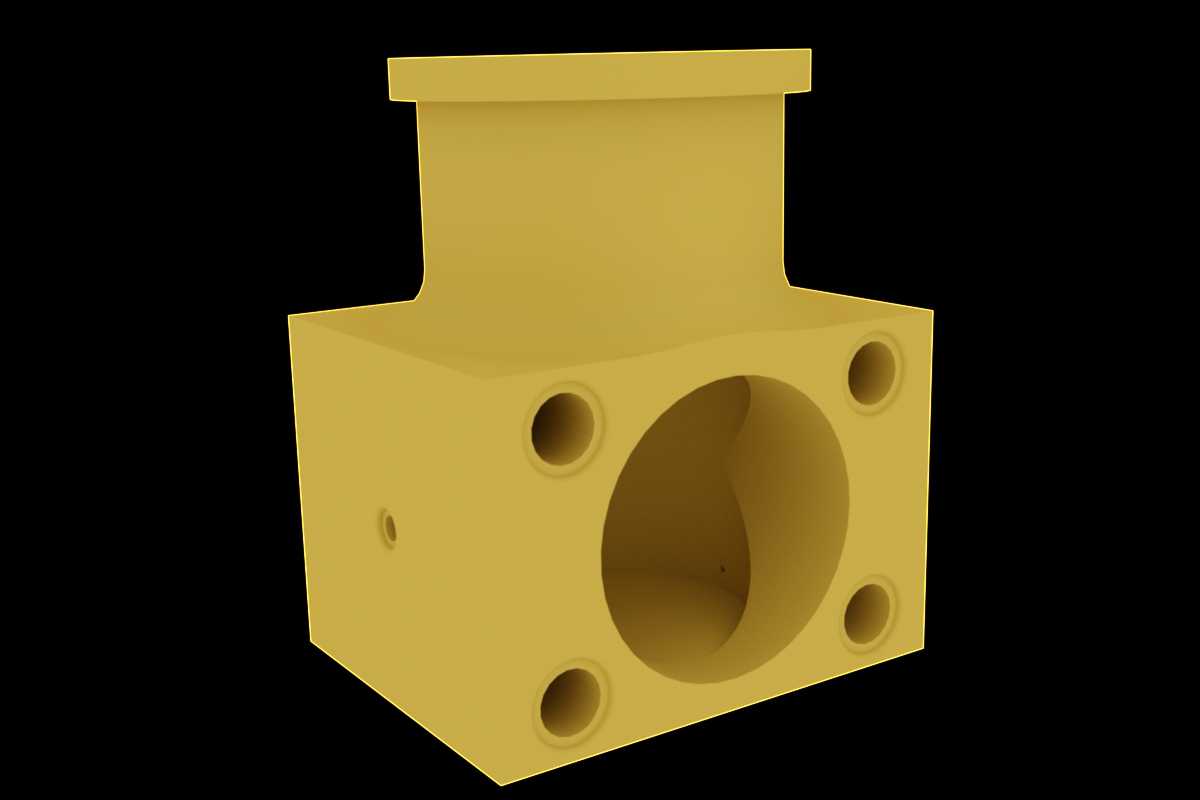

从结构设计来看,这个接头采用方形本体而非常见的圆棒料加工外形,核心考量是安装空间的适配性。很多液压阀组的安装面本身就是平面布局,方形本体的贴合面加工精度更容易保证,和阀块安装面贴合时不需要额外的弧形适配垫片,四个角的安装孔可以直接穿装螺栓,把接头牢牢固定在阀组表面,不会像圆形接头那样在拧紧管路时发生跟转,这点在高压管路的装配里尤为重要——高压工况下接头跟转很容易拉伤密封面,造成后期的渗漏隐患。本体上三个通路口的布局也很有讲究,垂直向上的通路采用了加高的柱式结构,这个高度是经过安装边界核算的,当接头固定在阀块上之后,向上的接口可以避开阀块表面其他的电磁阀、压力传感器等突出元件,外接管路的时候不会和周边元件产生干涉,不需要额外增加延长接头来避让。另外两个水平方向的通路,其中大口径的是主通路接口,周围均匀分布的四个小孔是法兰连接的螺栓孔,这种法兰式的连接方式相比螺纹直连,能承受更高的工作压力,一般用在31.5MPa及以上的高压主油路里,连接的时候法兰盘和接头端面之间放置O型圈或者组合密封垫,螺栓按对角顺序拧紧就能保证可靠密封;侧面的小口径接口是测压或者接小型控制油路的支路,日常调试系统压力的时候,可以直接在这个接口安装测压接头,不需要拆卸主油路,能大幅降低现场调试的工作量。
设计这类接头的时候,首先要核算的是通径的匹配,主通路的通径要和系统主管路的流量匹配,避免通径过小造成节流发热,支路的通径根据分流的流量需求确定,不能出现支路抢油导致主油路供油不足的问题。本体的壁厚要根据额定工作压力做强度校核,尤其是三个通路交汇的内腔位置,是应力集中的高发区域,建模的时候要在交汇处做足够大的圆角过渡,不能出现直角锐角的结构,否则高压油反复冲击下很容易出现应力疲劳裂纹。安装孔的位置尺寸要严格和对应阀组的安装孔位匹配,螺栓孔的沉头深度要控制好,保证螺栓拧紧之后不会突出本体表面,避免和外接管路产生刮碰。密封槽的尺寸要根据选用的密封件规格来设计,槽的深度、宽度以及表面粗糙度都要符合密封件的安装要求,粗糙度一般要控制在Ra1.6以下,不然很容易划伤密封件造成泄漏。
实际选型使用的时候,要先确认安装面的平面度,要是阀块安装面有磕碰划伤,哪怕接头本身加工精度再高,也会出现渗漏;安装螺栓的强度等级要匹配工作压力,高压工况下一般选用12.9级的内六角螺栓,拧紧力矩要符合规范,不能靠手感蛮力拧紧,不然容易把螺栓拧断或是把接头本体压变形。外接管路的时候,要注意管路的固定,不能让管路的重量全部由接头承担,尤其是大口径的高压胶管,要单独做管夹固定,避免设备运行过程中管路振动拉扯接头,造成接口松动。日常维护的时候,重点检查各个连接位置的密封情况,要是发现有渗油的迹象,不要带压拆卸接头,要先把对应回路的压力泄掉之后再检查密封件是否损坏,更换密封件的时候要清理干净密封槽里的杂质,避免杂质卡入密封面造成二次泄漏。这类接头的内腔流道在建模的时候要尽量做顺滑过渡,减少介质流动的阻力,降低系统的压力损失,对于一些对压力损失敏感的伺服液压系统,还可以对流道做流场仿真,优化交汇处的流道形状,避免出现涡流造成的系统发热和噪音问题。
