18英寸X24英寸检测用平板支撑支架

　　在计量检测、精密零部件形位公差校验的车间场景里，这类平板支架是配合高精度检测平板使用的基础承载工装，日常会放置在恒温计量室、生产线旁的抽检工位，用来承托花岗石检测平板，为工件检测提供稳定的水平基准面。不同于普通置物支架，这类支架的核心设计目标是保证承载后整体无额外形变、水平度可调，避免平板因支撑受力不均产生翘曲，影响检测数据的准确性。

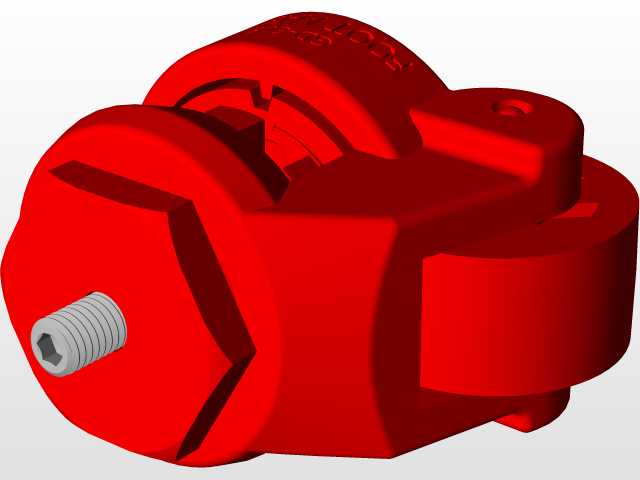

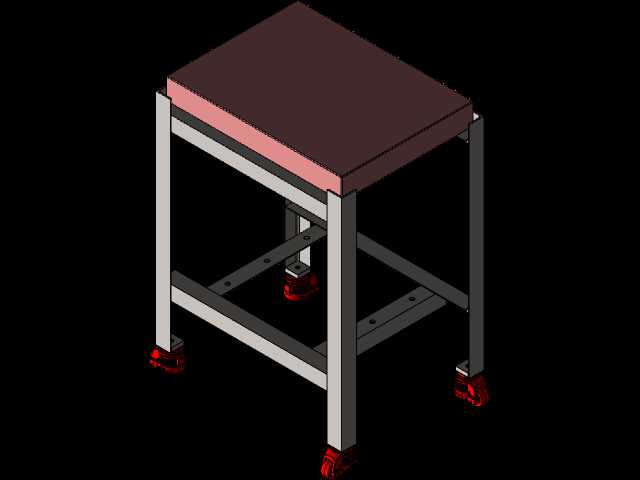

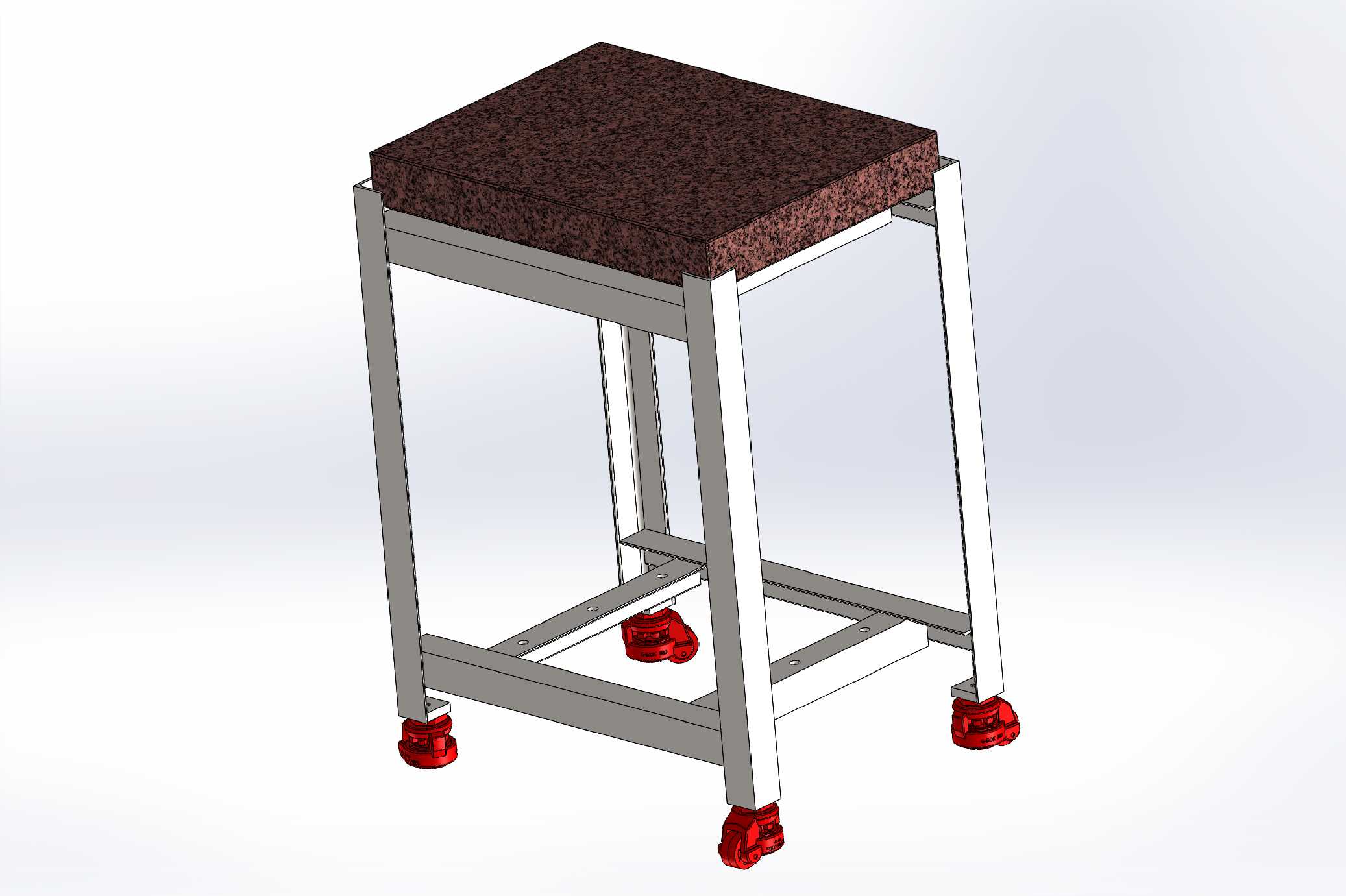

　　从结构设计逻辑来看，整体采用方形金属管材搭建焊接式框架，四根竖向方管作为主承力立柱，上下两层横向方管围焊形成矩形框体，上层框体的尺寸完全匹配18英寸X24英寸平板的安装边界，平板放置后不会出现超出框体的悬空段，保证平板底面受力均匀分布在框架承托边上；下层框体除了增强整体框架的抗扭刚性外，还可临时放置检测用的辅助工具、记录台账等物件，兼顾工位实用性。框架底部配置四个可调式减震脚座，这类脚座带有橡胶减震垫与螺纹调节结构，安装时可通过旋转脚座调整每个支撑点的高度，快速将整个支架调整至水平状态，同时橡胶垫可以隔绝车间地面的低频振动，避免振动传递到检测平板上，影响百分表、千分表等精密量具的读数稳定性。

　　设计过程中首先要核算框架的承载冗余，18英寸X24英寸的花岗石平板本身自重较大，加上检测时放置的工件重量，框架的管材壁厚选型需要满足满负载下的挠度要求，避免长期承重出现框架下凹变形；其次上层承托边的平面度需要在焊接后做二次校平处理，保证平板放置后与框架贴合紧密，不会出现局部点接触导致的平板应力集中。竖向立柱的高度设置符合人工站立检测的操作 ergonomics 要求，操作人员站立时无需过度弯腰即可完成工件摆放、量具操作，降低长时间检测作业的疲劳感。

　　实际使用场景中，这类支架不会单独使用，必须配合对应尺寸的高精度检测平板安装，安装时需要先将四个脚座初步调平，再放置平板，随后通过水平仪反复校准脚座高度，直到平板工作面的水平度达到检测要求；日常维护时需要定期检查脚座的调节螺纹是否有卡滞、框架焊接处是否有开裂变形，避免因支架精度损失影响检测结果。不同于固定式的混凝土检测台，这类支架属于可移动调整的工位级检测工装，可根据车间布局调整放置位置，适配多工位轮换检测的使用需求，框架的金属材质表面做防锈喷涂处理，适应车间内的油污、潮湿环境，长期使用不会出现锈蚀掉渣污染平板工作面的问题。

　　在安装边界上，支架的整体占地尺寸略大于平板尺寸，预留出脚座调节的操作空间，四个脚座的支撑点分布在矩形框架的四个角点位置，支撑跨距经过优化，保证平板受力后的变形量控制在计量允许的误差范围内；脚座的调节行程可以适配地面存在一定高度差的安装场景，即使车间地面存在3-5mm的不平整，也可以通过脚座调节完成支架水平校准，无需额外对地面做找平处理。框架的横向连接杆件除了增强刚性外，还可以作为踩踏辅助结构，方便操作人员调整高位的检测工件，但设计时已经考虑了踩踏的受力需求，不会因偶尔踩踏出现框架变形。
