楔形锁式切割滚花加工工装结构

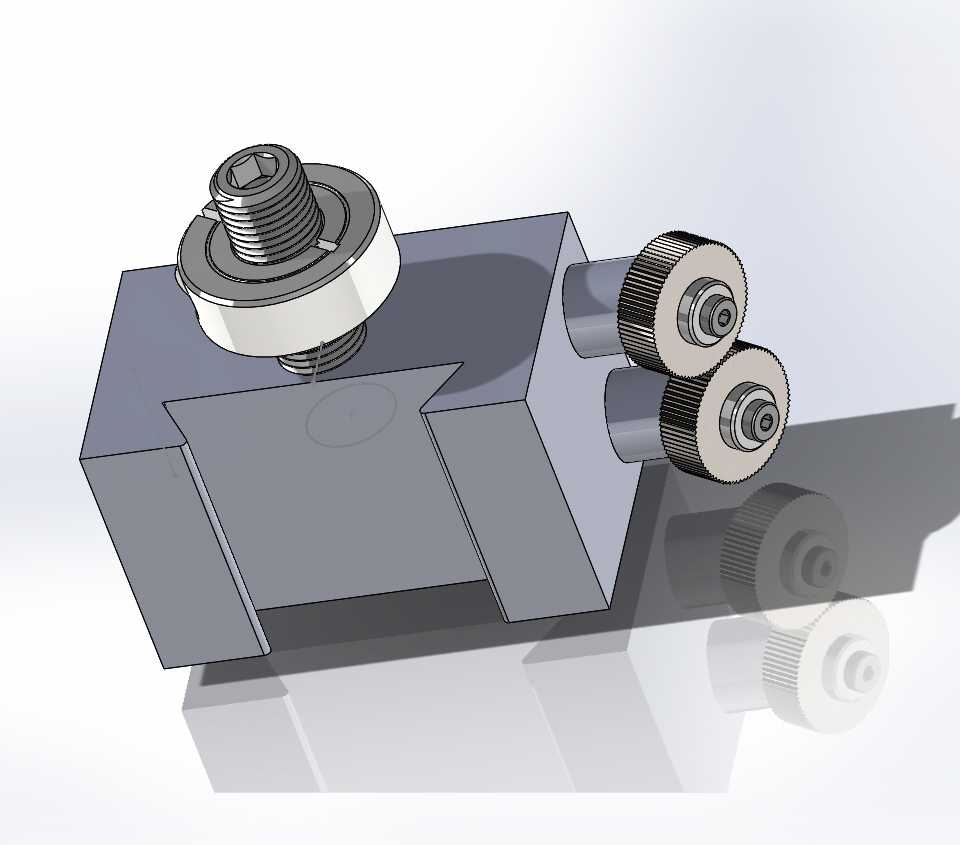

　　在普通车床及小型数控车削加工场景中，轴类、套类零件的外圆表面网纹、直纹滚花加工是极为常见的工序，传统滚花刀多采用单轮压紧式结构，装夹时需要反复调整刀架伸出长度与压紧角度，遇到小直径薄壁工件时，过大的径向进给力极易造成工件变形，甚至出现滚花纹路乱牙、表面压伤的问题，而这套楔形锁结构的切割滚花工具，正是针对传统滚花工装的痛点做的结构优化。整套工具的装夹基座采用标准方柄设计，适配绝大多数卧式车床的四方刀架安装槽，安装时无需额外制作过渡垫块，基座的定位面做了精磨处理，装夹后刀头的回转中心与机床主轴中心的同轴度偏差可控制在0.02mm以内，能有效避免因装夹偏差导致的滚花纹路深浅不均问题。和普通双轮滚花刀不同的是，

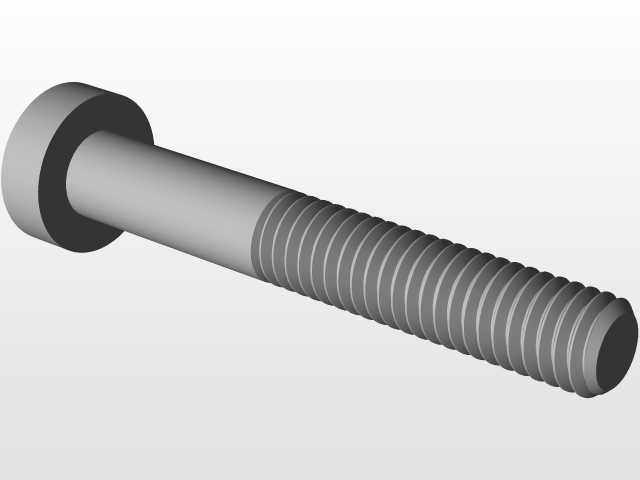

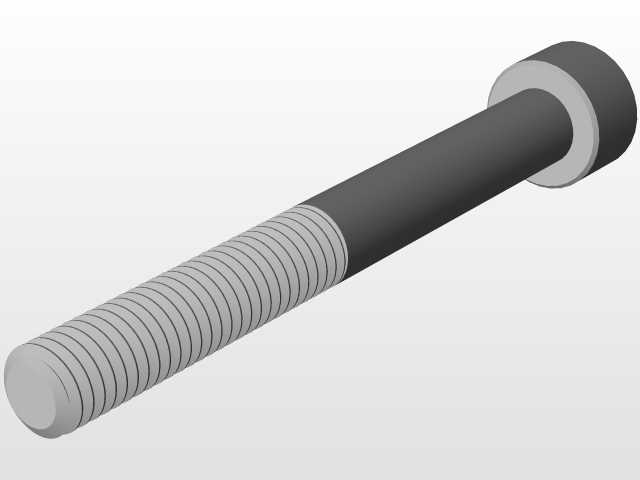

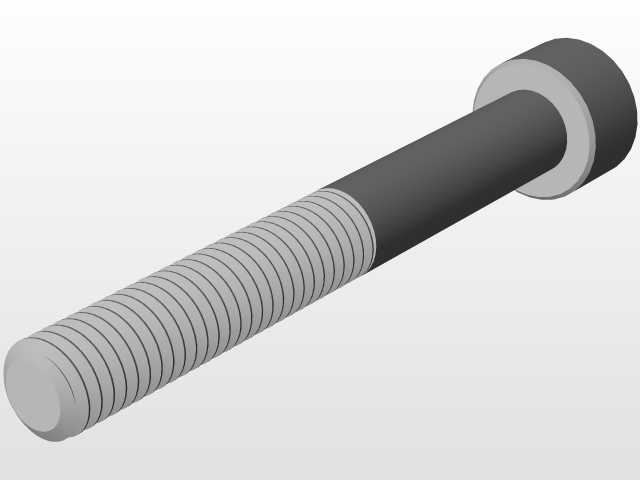

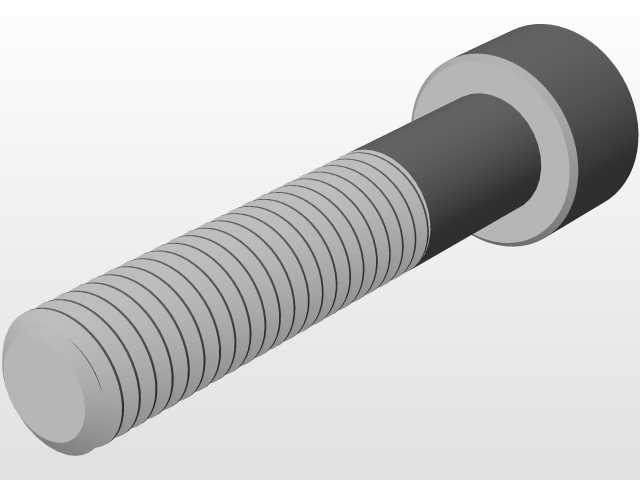

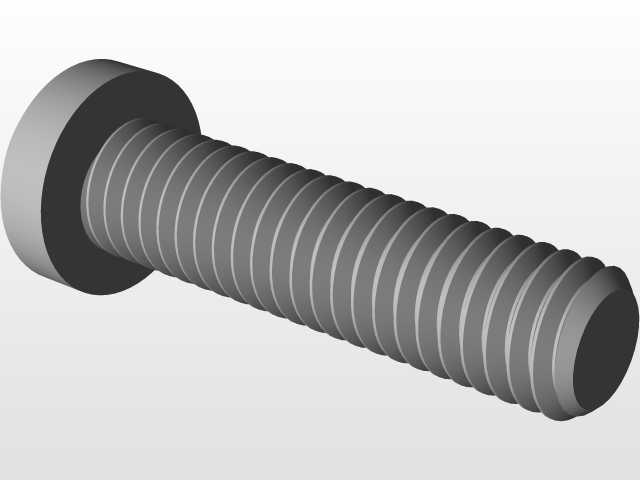

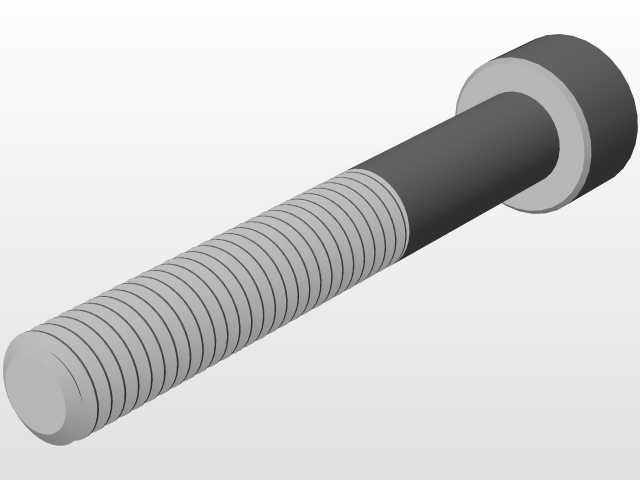

　　这套工具的两个滚花轮采用对称倾斜布置，滚花轮的切削刃口带有微小的切割倒角，加工时不是单纯依靠挤压在工件表面压出纹路，而是通过微量切削配合滚压成型，加工时的径向抗力比传统挤压式滚花刀降低近40%，即便是壁厚1mm以下的薄壁铝套、铜套类零件，也能稳定加工出清晰均匀的滚花纹路，不会出现工件被顶弯、压变形的情况。楔形锁的锁紧结构设置在基座的上端位置，通过内六角螺栓驱动楔形块横向移动，可同时对两个滚花轮的安装轴进行锁紧固定，更换不同节距的滚花轮时，只需要松开顶端的锁紧螺栓，即可抽出轮轴完成滚花轮替换，无需将整个工装从刀架上拆下，换型调整的时间比传统螺栓压紧式结构缩短60%以上，非常适合多品种小批量的机加工车间使用。从安装边界来看，

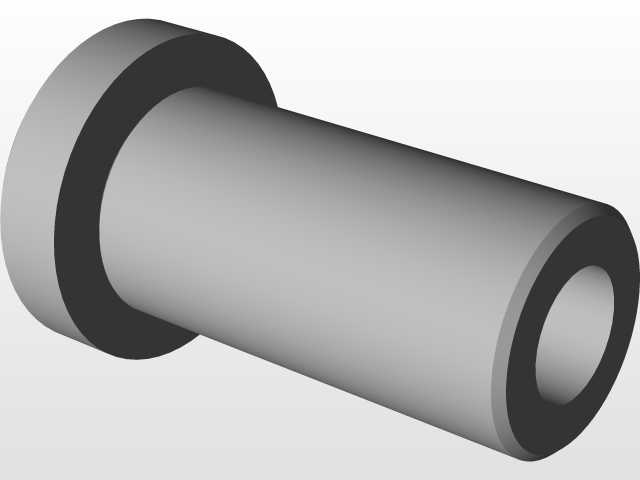

　　整套工装的方柄夹持部分尺寸适配常规20mm、25mm刀槽的车床刀架，滚花轮的外伸长度控制在合理范围内，加工最大直径60mm的轴类零件时，不会出现刀架与卡盘、尾座顶尖干涉的情况，两个滚花轮的中心距可通过楔形块的行程做微量调整，适配0.5mm到2mm节距的标准滚花轮安装使用。在实际加工应用中，这套工具除了完成常规的外圆滚花工序外，还可以通过调整滚花轮的安装角度，完成锥面、台阶面临近位置的滚花加工，滚花轮的安装轴采用高硬度轴承钢制作，配合内置的微型滑动轴套，长时间高速滚压加工时也不会出现轴套发热、抱死的问题，切削滚压组合的成型方式也能让滚花后的零件表面毛刺更少，后续无需额外安排去毛刺工序，能有效缩短零件的整体加工节拍。

　　设计时特意将楔形锁紧块的受力方向与切削加工时的受力方向做了匹配，加工过程中滚花轮受到的径向反力会进一步推动楔形块锁紧，不会出现传统工装锁紧螺栓受切削力松动导致滚花轮移位、乱纹的问题，基座的排屑空间做了开放式设计，滚花加工产生的细切屑会顺着基座的斜面自然排出，不会堆积在滚花轮与安装轴的缝隙中造成轮体卡滞，日常维护只需要定期在轮轴位置加注少量润滑油即可，无需复杂的拆解保养。
