布里奇波特磨机配套千分表固定支架套筒

　　在普通立式铣床尤其是布里奇波特系列炮塔铣的日常加工场景里，加工过程中的尺寸校验、刀具磨损后的进刀补偿、工件装夹后的位置找正，一直是一线操作中绕不开的环节。以往操作工人常手持千分表靠在机床导轨或工件表面测量，不仅手持稳定性差导致读数波动大，还容易因为手部遮挡视线、表身晃动碰伤加工面，甚至在机床运行调整时存在安全隐患，这款千分表支架套筒正是针对这类现场痛点开发的配套辅具。

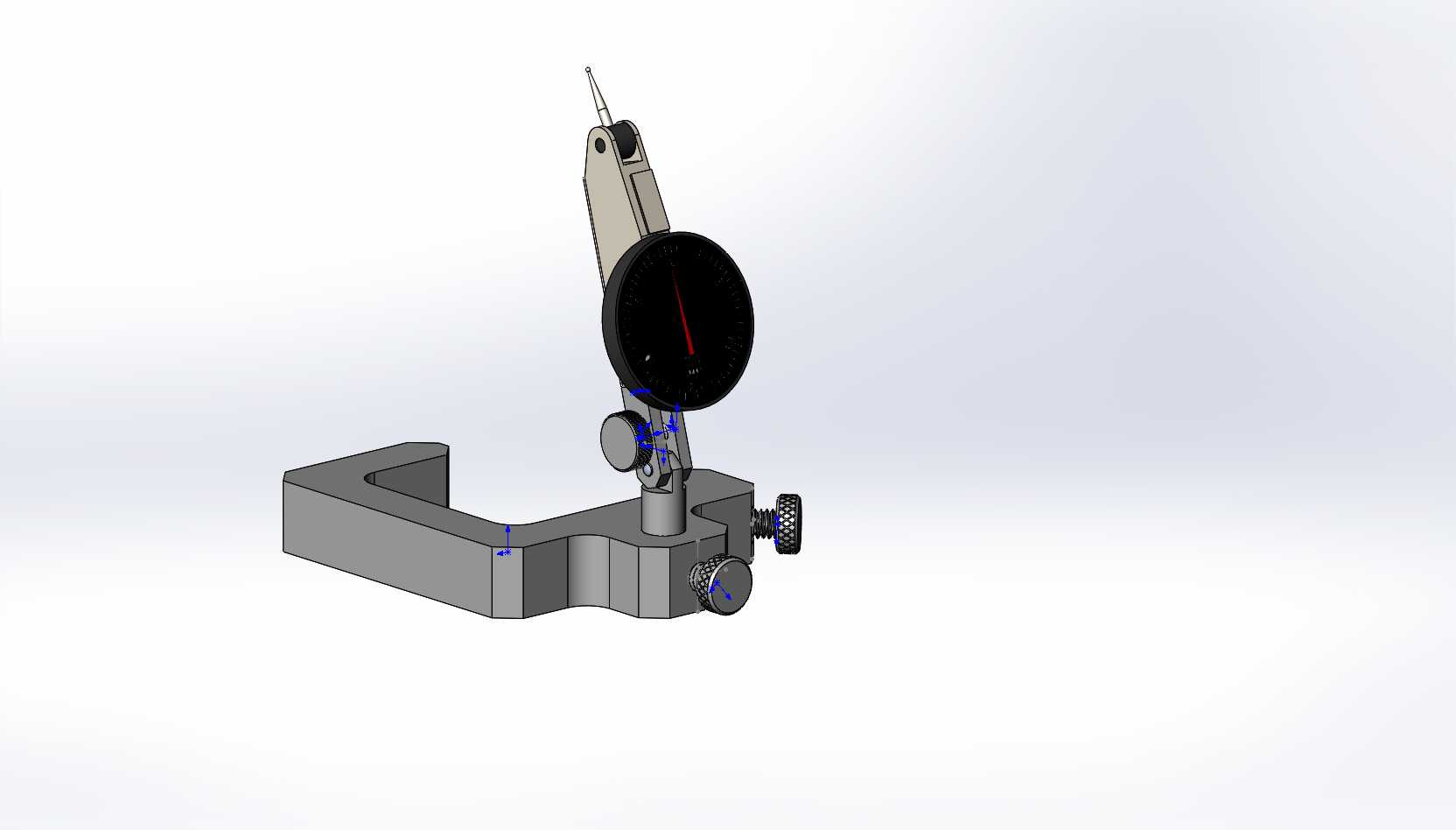

　　从结构设计逻辑来看，这款支架套筒采用了C型开口夹持的主体框架，区别于传统套环式表架需要拆卸机床套筒才能安装的弊端，C型开口可以直接卡入布里奇波特磨机的标准主轴套筒外圆，无需拆解原有设备部件，安装时仅需拧紧侧部的滚花锁紧螺钉，就能实现整个支架在套筒轴向任意位置的固定，同时不会干涉主轴的上下进给动作，也不会和安装在主轴上的各类铣刀、钻夹头发生运动干涉。支架主体的安装基准面做了精磨处理，和机床套筒外圆贴合时能保证足够的接触面积，避免夹紧后表架出现倾斜偏移，保证测量基准的一致性。

　　在千分表的固定结构上，支架预留了标准直径的表杆安装孔，孔侧配有微调锁紧结构，既可以适配杠杆千分表也能适配常规的百分表表杆，安装时可以根据测量需求调整千分表的伸出长度、偏转角度，侧部的微调旋钮可以实现小范围的表位进给，方便找正测量零点，不需要反复松拧整个支架的锁紧结构，大幅缩短测量前的调整时间。整个支架的外形轮廓做了倒角处理，所有突出的锁紧螺钉头部都做了滚花防滑设计，不需要额外使用扳手就能徒手完成松紧操作，适合加工现场快速调整的使用需求。

　　从安装边界尺寸来看，这款支架套筒的C型开口尺寸完全匹配布里奇波特磨机的标准套筒外径，安装后整体向外的伸出量控制在合理范围内，不会超出机床工作台的常规防护边界，即使是工作台移动到极限行程位置，支架也不会和机床床身、导轨护板发生碰撞。千分表安装后，测头的可调整范围覆盖了主轴端面到工作台面的常规加工区间，不管是测量工件的平面跳动、主轴的径向窜动，还是校准平口钳的安装平行度，都能通过调整表的位置找到合适的测量角度，不需要额外加装延长杆。

　　实际加工应用中，这款支架套筒可以在不拆卸刀具的情况下直接安装使用，比如在铣削平面的工序间隙，不需要卸下铣刀，直接将支架卡在套筒上，下降主轴让千分表测头接触工件表面，手动转动主轴就能快速检测工件的装夹平行度，或者在进刀过程中通过千分表的读数控制进刀深度，避免因为刻度盘间隙导致的进刀误差，尤其适合精加工工序的尺寸控制。相比传统的磁性表架，这款支架直接固定在主轴套筒上，和主轴保持同步的进给运动，测量基准随主轴移动，不会因为磁性表座吸附在工作台面上出现基准偏移，也不会占用工作台的装夹空间，对于小型工件的加工找正来说优势尤为明显。

　　结构细节上，支架的主体采用一体式铣削成型，没有多余的拼接部件，整体刚性足够，千分表安装后不会因为机床的轻微振动出现指针抖动，保证读数的稳定性。所有锁紧部位的螺纹都做了防松处理，长时间使用也不会因为机床振动出现锁紧松动的情况，滚花螺钉的握持尺寸符合人工机效，即使手上沾有切削液也能顺利拧动，不会出现打滑的情况。支架和机床套筒接触的内弧面做了防滑处理，夹紧后不会出现轴向滑移，保证测量过程中表的位置固定，读数可靠。
