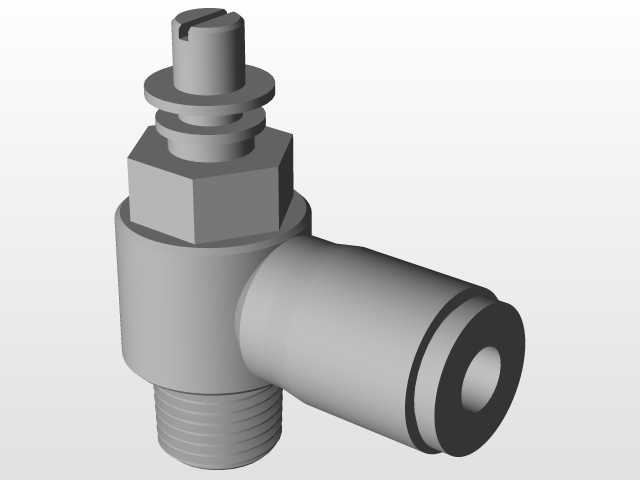

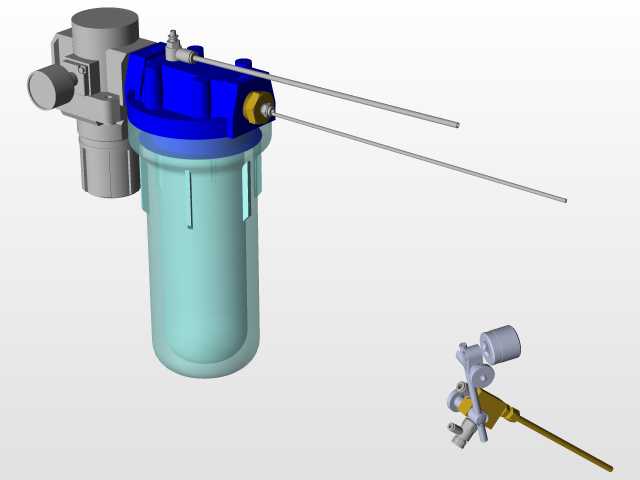

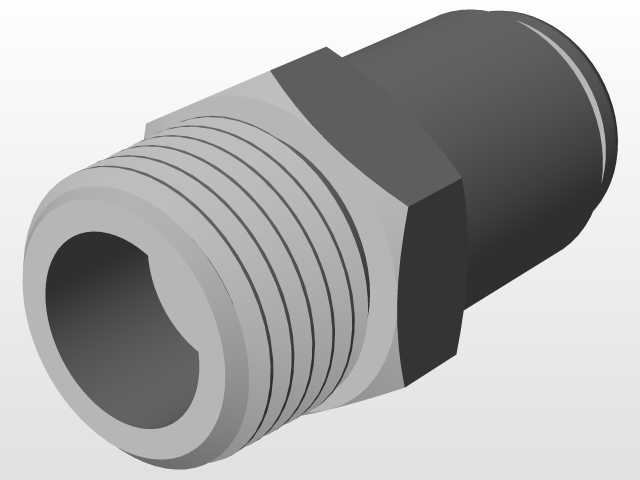

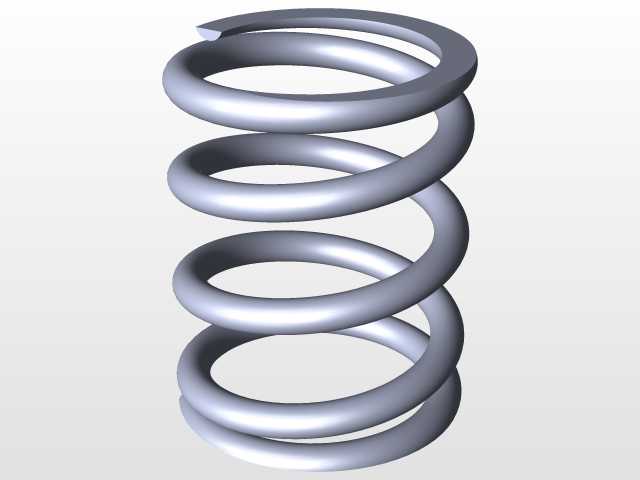

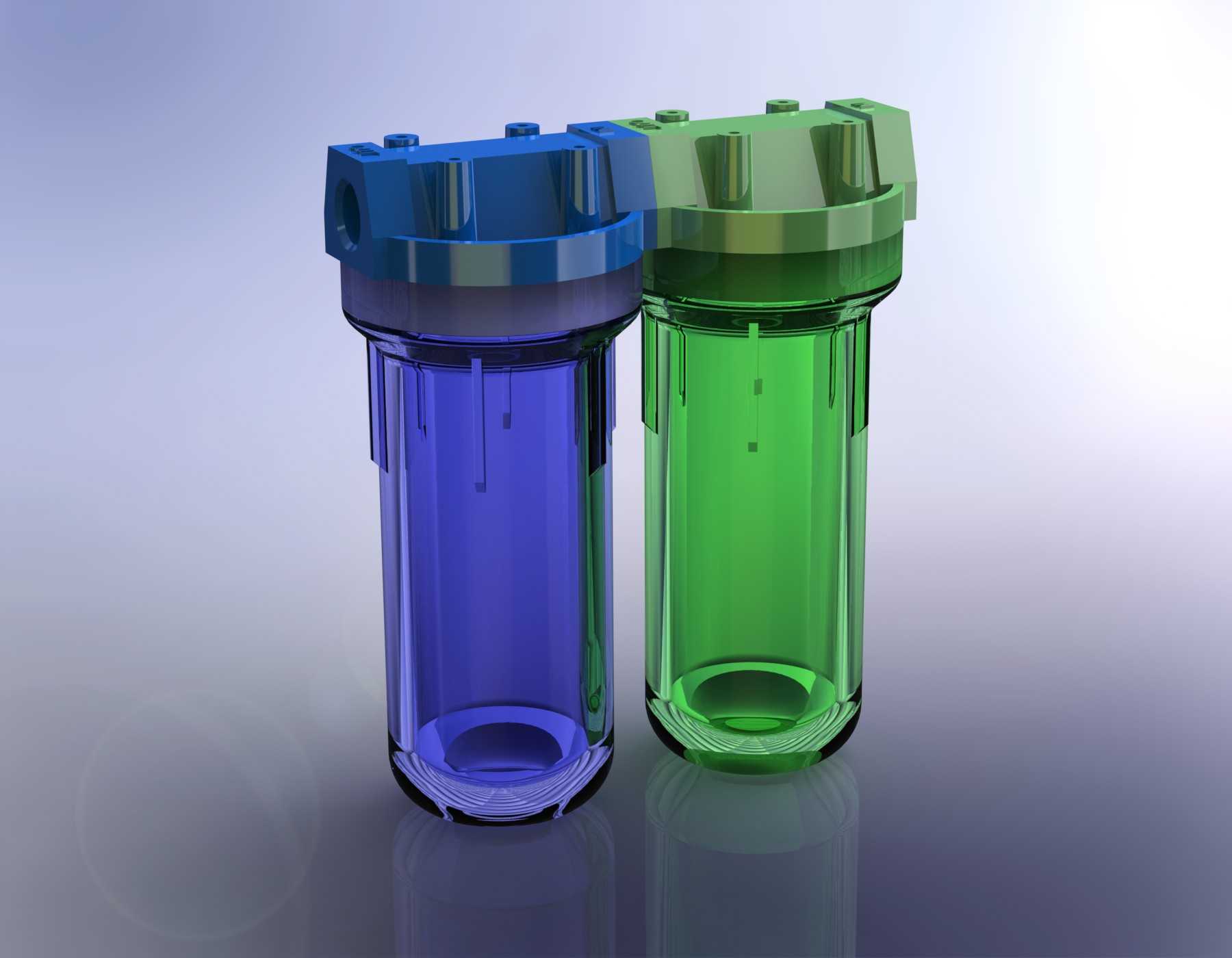

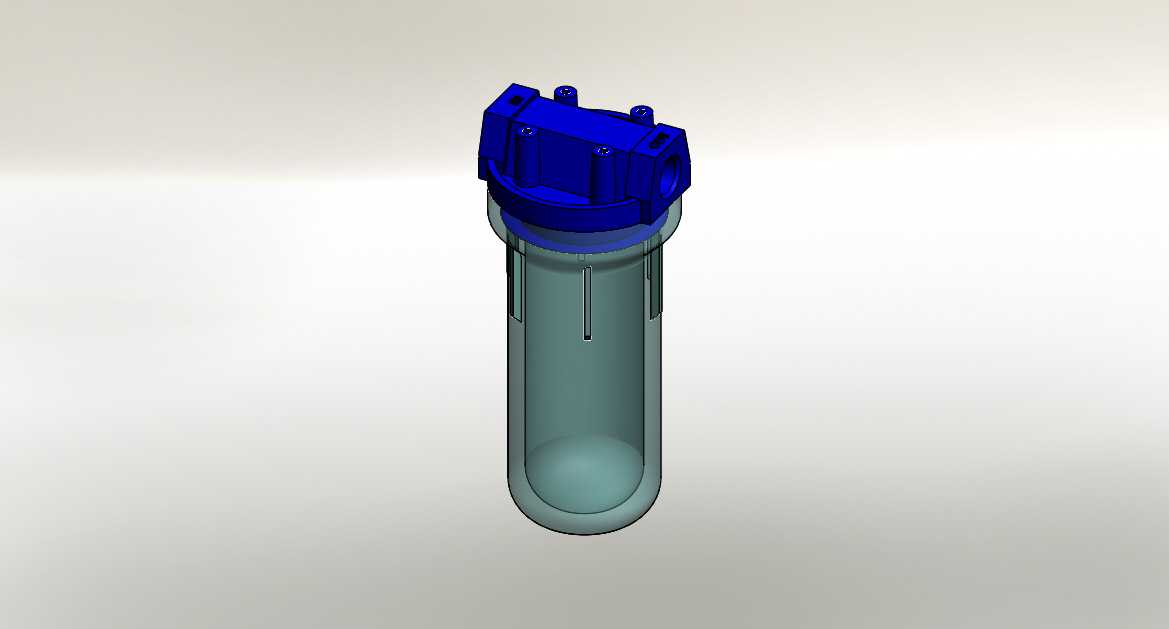

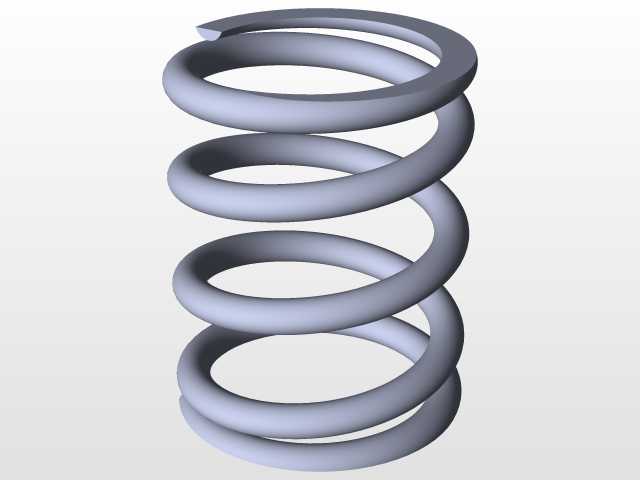

内齿式工业气液分离雾消除装置

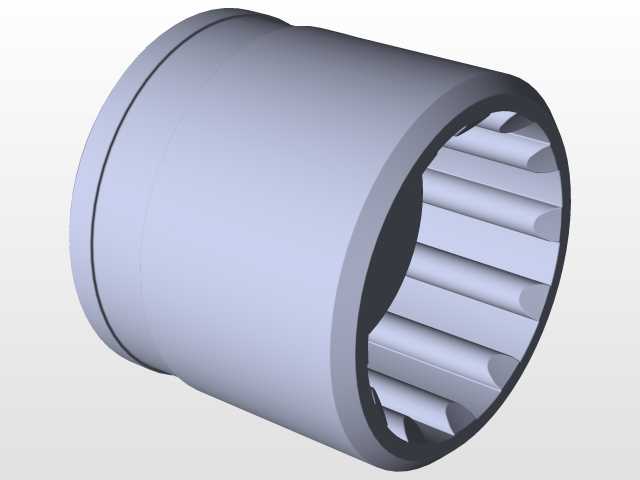

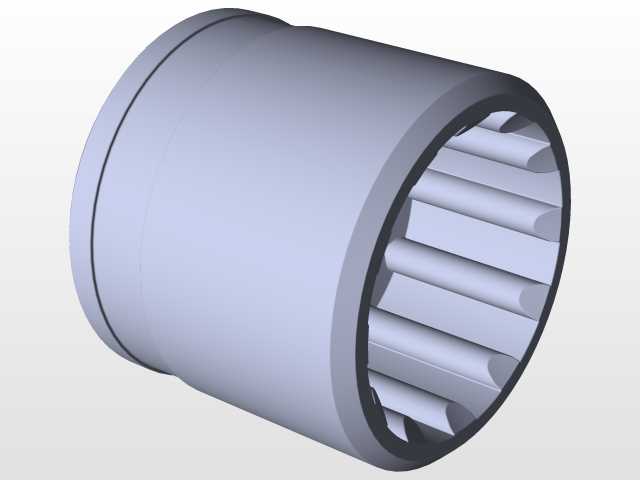

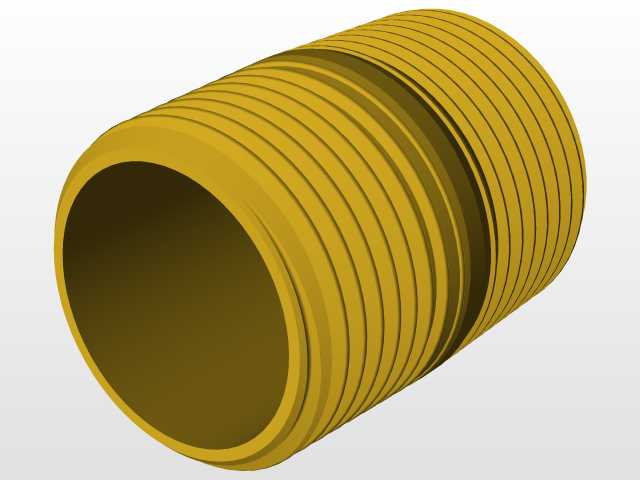

　　在化工溶剂回收、压缩空气后处理、发动机曲轴箱通风、大型喷淋塔尾气末端处理这类工况里，雾滴夹带一直是影响下游设备寿命、排放达标的核心问题，这类带内齿整流结构的雾消除构件，就是针对常规丝网除沫器容易被粘稠雾滴堵塞、高速气流下二次夹带严重的痛点做的结构优化。不同于传统平面式除雾元件，这个构件采用直通筒体式结构，整体为等外径圆筒形态，一端带加厚定位翻边，安装时可以直接卡接在塔节或者管道的法兰限位台阶上，不需要额外做复杂的压圈固定，筒体的壁厚均匀性控制在合理区间，既保证足够的结构刚度承受气流脉动带来的冲击，也不会因为壁面过厚占用过多的通流截面，适配的管道通径可以覆盖常规工业通风与工艺管道的主流规格，安装时只需要保证筒体轴线与气流方向同轴，就能让内部的整流结构发挥最大效用。

　　从结构设计逻辑来看，内壁均匀排布的轴向齿槽是整个构件的核心功能区，这些齿槽的截面为梯形，齿顶与齿根之间做了平滑的圆弧过渡，没有尖锐的直角棱边，一方面可以避免气流在棱边位置形成局部涡流造成压损陡增，另一方面也能让碰撞到齿面的雾滴有足够的附着面积，顺着齿槽的轴向坡度快速汇流到筒体底部的积液区，不会被高速气流重新卷带走。齿槽的排布密度经过流体仿真验证，在常规工况流速区间内，气流通过齿槽间隙时会产生多次折流，不同粒径的雾滴会在离心力和惯性碰撞的双重作用下被齿面捕获，对于10微米以上的液态雾滴分离效率可以保持在较高水平，相比同规格的丝网除雾元件，运行阻力更低，而且因为没有纤维类的填充介质，即使是带有少量固体杂质的雾滴工况，也不容易出现堵塞问题，日常维护只需要定期用高压水冲洗内壁即可，不需要频繁更换内部滤芯。

　　在实际选型适配的时候，需要注意这个构件的安装边界：筒体的外径要和安装位的管道内径保持合理的配合间隙，端部的定位翻边厚度要匹配法兰密封槽的深度，避免安装后出现密封面泄漏；筒体的有效长度要根据处理风量的大小做匹配，风量越大、雾滴浓度越高，需要的筒体有效长度越长，保证气流在齿槽区域有足够的停留时间完成雾滴分离。另外在安装方向上，要保证齿槽的轴向方向垂直向下，让捕获的液体可以依靠重力自然流下，不能水平或者倒置安装，否则汇流的液体会在齿槽底部积存，被气流冲散后形成二次夹带，大幅降低分离效果。

　　这类结构的雾消除构件相比传统的旋风式除雾器，结构更紧凑，不需要额外的筒体扩容空间，可以直接安装在现有管道内部，适合老设备的除雾升级改造；相比板式除雾器，它的通流能力更强，相同通径下处理风量可以提升30%左右，而且结构为一体化成型，没有拼接焊缝，长期接触带腐蚀性的雾滴时也不容易出现焊缝腐蚀泄漏的问题。在实际工程应用里，这类构件常被用在湿法脱硫塔的末端除雾、空压机站的压缩空气油水预分离、机床切削油雾收集系统的末端精处理环节，能够有效拦截气流中夹带的液态雾滴，保护下游的精密滤芯、阀门、仪表等元件不受液滴侵蚀，同时也能减少液态介质的排放损耗，降低生产运行的物料成本。设计建模的时候，要重点控制内齿的形位公差，保证所有齿槽的轴向平行度，避免因为齿形歪斜导致气流分布不均，局部流速过高影响分离效果；筒体两端的端面要保证与轴线垂直，确保安装后密封面能够完全贴合，不会出现旁流漏气的问题。
