便携式混凝土柱液压起拔移动装置

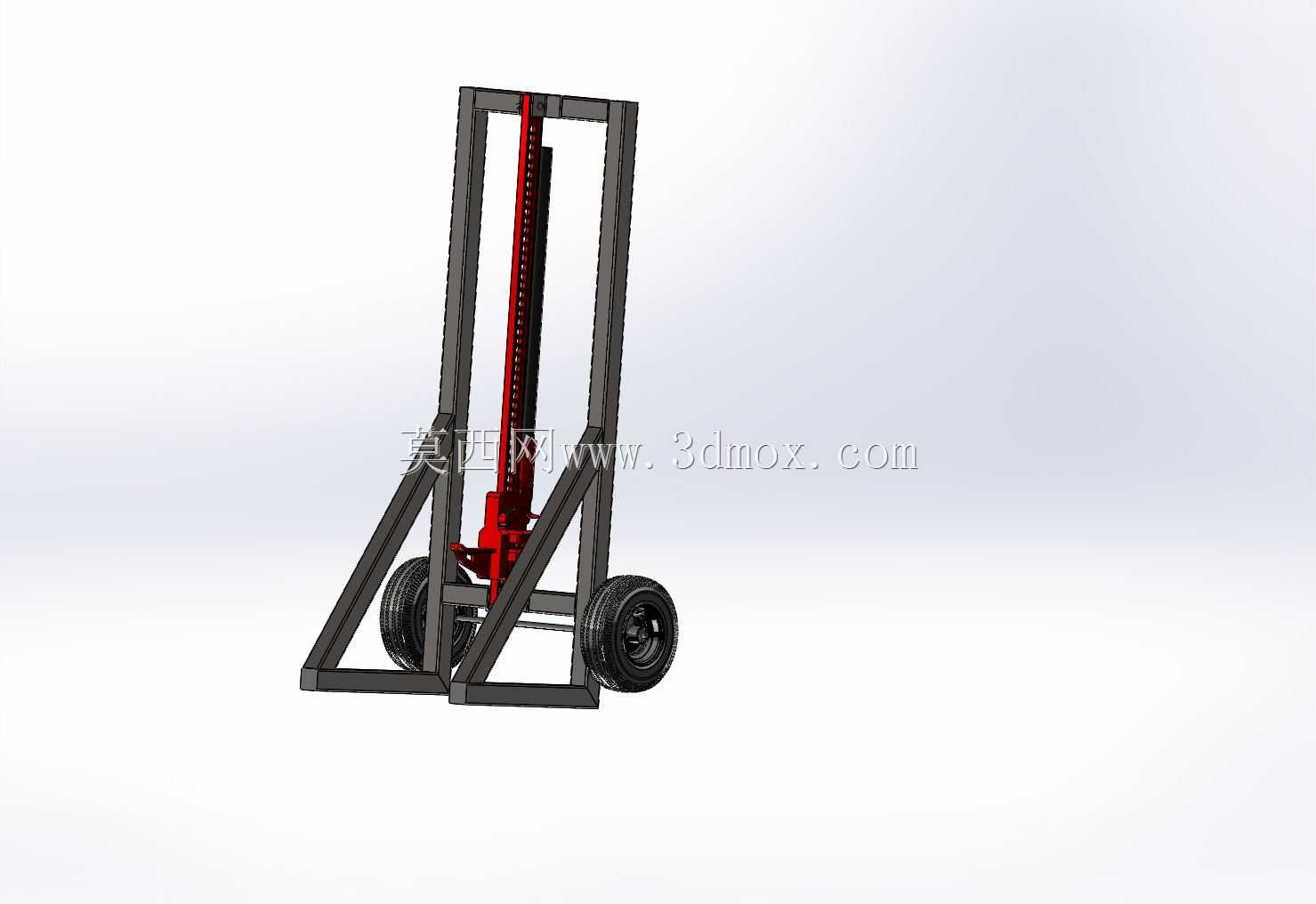

　　在老旧厂区改造、市政路面翻修、农田基建拆改这类现场作业场景里，埋入硬化地面的混凝土短柱拆除一直是个费工的环节——传统做法要么用大锤砸断、要么用破碎锤凿碎周边混凝土再撬出，不仅扬尘大、噪音高，还容易破坏周边完好的硬化层，碎块清运也额外增加工作量。这款轮式液压起拔装置就是针对这类小直径混凝土立柱拆除场景设计的专用作业工具，核心依托液压顶升力完成立柱的垂直拔出作业，全程无需大面积破坏周边地面结构。从结构设计逻辑来看，整套装置采用门型框架作为受力主体，框架主体采用矩形型钢焊接成型，底部做斜撑加强处理，抵消液压顶升时产生的反向弯矩，避免作业过程中框架出现侧向变形。框架内侧设置垂直导向滑轨，液压顶升机构沿滑轨做垂直运动，

　　保证拔柱过程中施力方向始终与立柱轴线重合，不会出现侧向掰扯导致立柱断裂残留的问题。作业时先将装置推移到待拔除立柱位置，调整框架位置让底部夹头围合在立柱根部周边，锁紧夹头结构后操作液压机构逐步顶升，顶升力通过夹头传递到立柱本体，缓慢将整根立柱从混凝土基础中垂直拔出，整个施力过程平稳可控，不会对立柱周边的硬化地面造成额外破损。考虑到工地现场转运需求，装置底部配置两个重型充气脚轮，安装位置在框架重心偏后的位置，拔柱作业时脚轮离地，整个框架底部完全贴合地面，保证作业时的支撑稳定性；拔柱完成后，操作人员只需将框架向后倾斜，让重心落到两个脚轮上，就能像拖运手推车一样带着拔出的立柱直接转移到堆放点，不需要额外借助吊装设备，

　　哪怕是坑洼不平的临时施工路面，也能依靠脚轮的缓冲能力平稳移动，立柱和框架本体都不会出现磕碰变形。设计阶段特意对支撑边界做了校核，框架底部的支撑跨距做了加宽处理，哪怕拔出的立柱重量达到额定负载上限，倾斜转运时整个装置的重心也始终落在脚轮支撑面范围内，不会出现侧翻风险。液压机构的行程参数匹配常规工地常见的短立柱埋深，不需要额外接长杆就能完成大部分场景的拔柱作业，夹头的适配范围覆盖常见的100mm到250mm直径的混凝土立柱，调整夹头的锁紧位置就能适配不同尺寸的柱体，不需要更换额外配件。框架顶部没有设置多余的外凸结构，在低矮空间作业时也不会出现磕碰遮挡，垂直导向滑轨的间隙做了严格控制，顶升过程中不会出现卡滞或者晃动感，

　　液压操作手柄的位置设置在操作人员站立即可触及的高度，作业时不需要弯腰或者登高操作，降低长时间作业的疲劳感。整套装置没有复杂的电控结构，纯机械液压驱动，日常维护只需要定期检查液压油位、紧固框架连接螺栓即可，适合工地这种复杂工况下长期使用，不需要专业人员做复杂的保养维护。和传统的破拆作业方式相比，这种拔柱方式不会产生大量混凝土碎块，拔出的完整立柱可以直接回收再利用，比如作为临时围挡的支撑柱、场地硬化的垫块使用，减少建筑垃圾产生的同时，也省去了碎块清运的成本。作业过程中没有破碎作业的持续高噪音，在居民区周边、厂区内部不停产改造的场景下使用，也不会造成过大的扰民影响。从安装边界来看，整套装置的作业占地范围仅比框架底部尺寸略大，不需要提前清理大面积的作业面，只要待拔立柱周边有能容纳框架落脚的平整硬化面就能开展作业，哪怕是设备间隙里的立柱、墙边的立柱，只要预留出框架的放置空间就能完成拔除，适配很多狭窄空间的作业需求。
