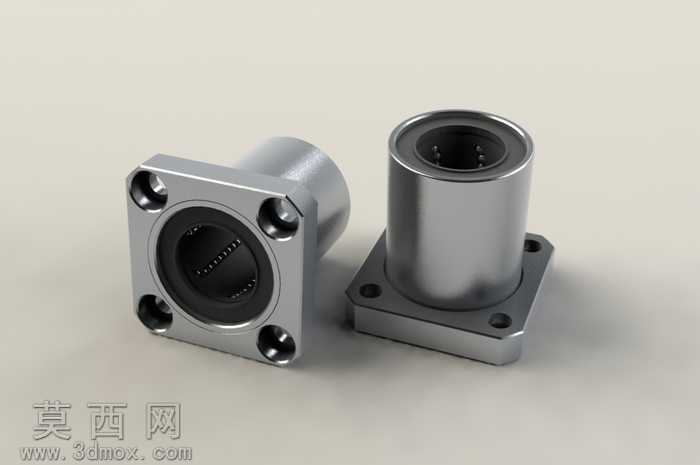

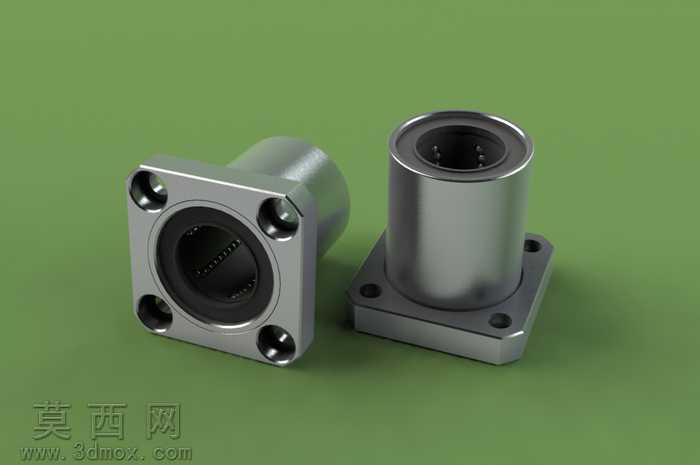

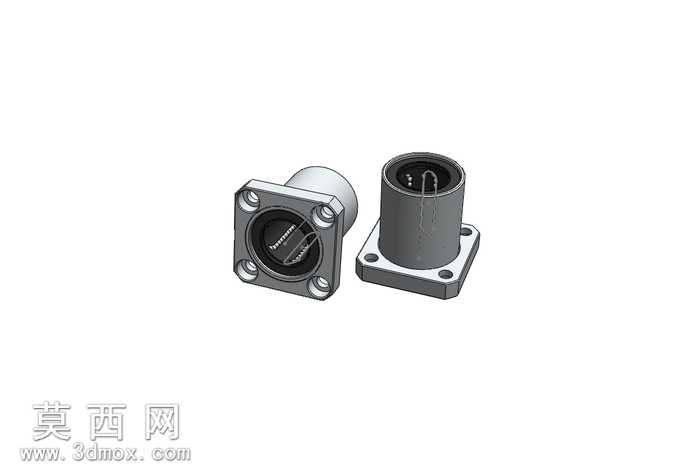

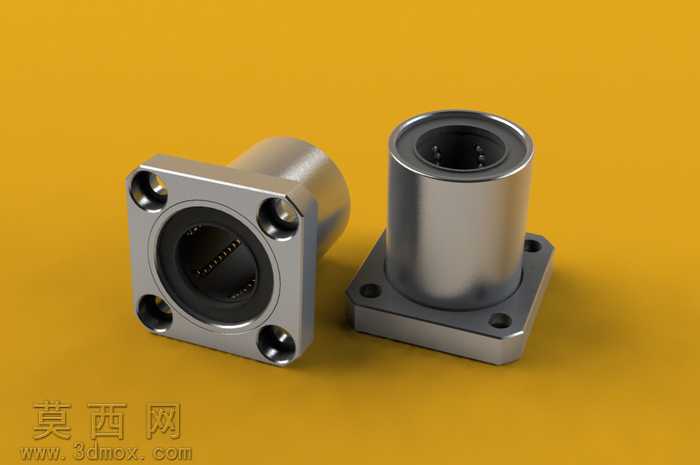

方法兰型LMK20直线运动轴承三维建模

本模型为方法兰结构的LMK20规格直线轴承，建模过程严格遵循直线轴承的通用工业尺寸规范，首先以公制单位为基准搭建整体装配框架，先完成外圈方形法兰基座的主体建模，精准定位法兰端面上四个安装沉孔的中心距、孔径与沉孔深度，保证法兰安装面的平面度公差符合实际装配要求，法兰与圆柱套筒的衔接处做了符合加工工艺的圆角过渡，避免应力集中的结构缺陷。圆柱套筒部分还原了直线轴承的薄壁套筒结构，内部滚道区域按照标准直线轴承的钢球循环路径做了结构还原，建模时区分了保持架、滚动体、外圈基体三个核心部分的结构边界，钢球的排布间距、循环槽的曲率都参考了同规格实物轴承的参数，保证内部结构的还原度，能够直观展示直线轴承的滚动传动原理。材质渲染阶段，为金属基体部分赋予了磨砂质感的轴承钢材质，调整金属粗糙度参数模拟经过淬硬处理的轴承钢表面哑光金属质感，法兰端面与套筒外圆做了细微的质感区分，法兰安装面模拟精磨后的平整金属质感，内部滚道区域适当提高反光度，体现滚道的高精度加工表面特性，钢球部分赋予高反光的镀铬金属材质，清晰区分不同零部件的材质差异。建模过程中对所有配合面做了干涉检查，保证法兰与套筒的同轴度、安装孔与轴承内孔的位置度都符合设计要求，整体模型结构完整，既还原了产品的外观形态，也准确呈现了方法兰直线轴承的安装结构与内部传动逻辑，可用于机械传动结构的装配演示、设备选型的三维布局参考，能够直观体现这类带法兰直线轴承可直接通过法兰端面锁附安装、无需额外设计轴承座的结构优势，适配20mm直径光轴的线性传动场景，建模时保留了各关键尺寸的参数化特征，可根据同系列不同规格的尺寸参数快速调整生成对应型号的模型。
