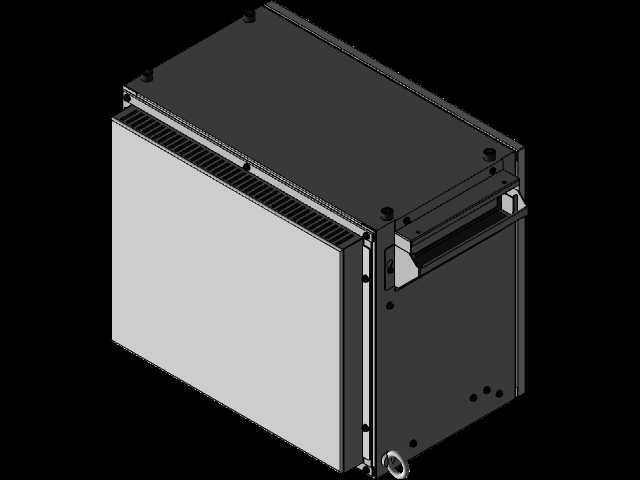

发那科R-30iB机器人配套控制柜体

　　这套发那科R-30iB配套控制器，是工业机器人产线集成环节里最核心的电控载体，日常在汽车焊装车间、机加工自动上下料单元、3C电子装配工位、物流码垛工作站里都能见到它的身影，所有机器人的运动轨迹解算、IO信号交互、工艺参数存储、安全逻辑联锁都要靠这套柜体完成运算与输出。从结构设计逻辑来看，整个柜体采用壁挂兼落地兼容的安装思路，柜体主体采用1.5mm厚冷轧钢板折弯焊接成型，侧边预留的通风栅格与顶部轴流风机形成贯通式散热风道，针对车间多粉尘、焊渣飞溅的工况，进风侧内置可抽拉式防尘滤网，日常维护无需拆解柜体即可完成滤网清理，适配车间长期连续运行的散热需求。正面操作区的布局完全贴合现场调试人员的操作习惯，左上角设置主电源隔离开关，

　　带锁止手柄可在设备维护时切断主回路电源，避免误合闸引发安全事故；紧邻隔离开关的是散热风机出风栅，风机运行状态可通过栅格处的气流直接判断，无需额外打开柜门检查。操作面板中部集中布置了模式选择旋钮、启动停止按钮、复位按钮以及状态指示灯，不同功能的按钮采用行业通用的颜色编码，红色急停按钮采用大直径蘑菇头设计，带黄色警示圈，无论操作人员在柜体正面哪个角度，都能快速触碰到急停元件，满足设备安全设计规范。示教器采用侧挂式收纳结构，挂架做了倾角设计，示教器放置后不会遮挡面板操作按钮，挂架底部预留线缆过孔，示教器线缆可沿柜体侧边的线槽固定，避免现场拖拽线缆时刮蹭周边设备。柜体右侧预留了扩展IO模块的安装位，可根据产线实际需求加装数字量、

　　模拟量扩展板卡，支持与周边PLC、视觉系统、输送线设备的信号交互，柜体底部开设了格兰头安装孔，所有动力线、信号线都可从底部进出柜体，做好密封后可达到IP54的防护等级，适配车间地面清洁时的溅水、扬尘工况。从安装边界来看，柜体背部预留了四个M10的壁挂安装孔，同时底部可选配落地安装支脚，壁挂安装时需保证柜体背部与墙面预留不小于100mm的散热间隙，落地安装时支脚高度可调节，适配车间地面不平整的安装场景，柜体正面操作区需预留不小于800mm的操作维护空间，方便调试人员进行示教操作、参数调整以及故障排查。内部结构采用分层式布局，上层为伺服驱动安装区，中层为主控单元、电源模块安装区，下层为接线端子排与接触器安装区，

　　不同电压等级的线缆分槽布置，强电与弱电走线槽之间预留20mm以上的隔离间隙，避免信号干扰，所有模块都采用导轨式安装，后期更换模块时无需拆解整体结构，只需松开模块固定卡扣即可完成更换，大幅缩短设备故障停机时间。在实际产线应用中，这套控制器可适配发那科R系列多款六轴工业机器人，支持多任务并行运行，可同时处理机器人运动控制、周边设备联锁、工艺参数调用等多个任务，内置的安全回路可在安全门打开、急停触发时立即切断伺服动力输出，保证现场人员与设备的安全，柜体表面的警示标识位置都经过反复校核，所有需要警示的危险部位都有对应的标识提示，避免操作人员误触高压部位。
