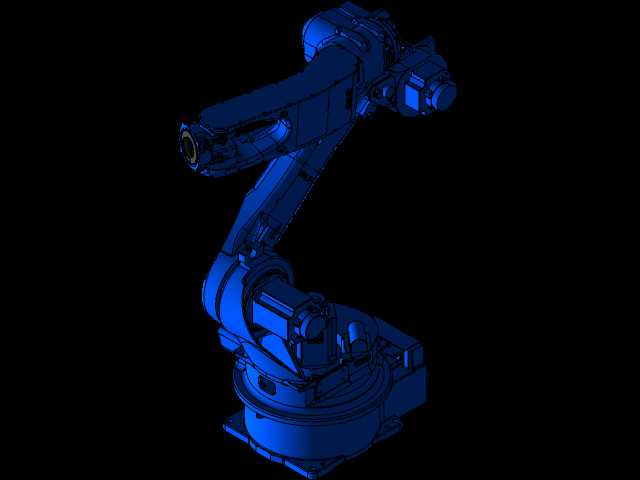

安川MH24六轴工业机械臂结构设计

项目分类:工业机器人 发布时间:2022-01-13 ID:500221
  • 安川MH24六轴工业机械臂结构设计
  • 安川MH24六轴工业机械臂结构设计

  在汽车零部件焊接工位、3C电子装配产线、机床上下料单元的布局规划中,24kg负载级六轴机械臂是覆盖中距离作业场景的核心设备,安川MH24系列机械臂的三维结构模型,可直接用于产线仿真、干涉校验、末端执行器适配设计等前期工程环节。该机械臂的有效作业半径覆盖1.73米范围,在底座安装边界设计上,采用圆形法兰式安装基座,基座底部预留标准螺栓孔位,安装时需保证基座承载面平面度不大于0.2mm/m,避免长期运行中因基座形变导致关节轴承偏磨。从结构设计逻辑来看,该机械臂采用六轴串联关节构型,大臂、小臂的铸件结构采用筋格化轻量化设计,在保证24kg额定负载下结构刚度满足重复定位精度要求的前提下,尽可能降低运动部件惯量,提升高速运动时的动态响应性能。

  关节处的走线采用内置式拖链防护结构,避免外部走线在复杂作业环境中被焊渣、切削液、工件剐蹭损坏,拖链的弯曲半径经过严格校核,保证J1到J6轴全行程运动时线缆不会出现过度弯折、拉扯的情况。在实际应用场景中,该款机械臂可适配焊枪、夹爪、吸盘等多种末端执行器,J6轴法兰采用标准ISO安装接口,可直接匹配市面上主流的快换装置,无需额外设计转接法兰。在产线布局仿真时,可通过该三维模型直接校验机械臂与周边工装、输送线、安全围栏的干涉距离,比如在焊接工位布局中,需保证机械臂全姿态运动时与变位机的最小安全距离不小于100mm,避免运行中发生碰撞。从关节传动设计来看,J1、J2、J3轴采用RV减速器传动,承受大负载与倾覆力矩,J4、J5、

  J6轴采用谐波减速器传动,保证末端运动的灵活性与定位精度,每个关节处都设计有密封结构,防护等级满足工业车间常见的粉尘、切削液飞溅环境使用要求。大臂与小臂的外形采用流线型设计,减少运动过程中的风阻,同时避免棱角结构在人员误入作业区域时造成磕碰伤害。在安装空间核算上,该机械臂底座安装所需的地面预留空间不小于800mm×800mm,垂直向上的最小安全高度需满足2.2米以上,避免机械臂抬升到最高姿态时与厂房顶部管线、桁吊设备发生干涉。针对搬运场景应用时,可通过模型直接模拟不同负载重心位置下的机械臂姿态可达性,校验在1.73米最大半径处抓取工件时,关节力矩是否在额定负载范围内,避免出现过载报警。针对焊接场景应用时,可在模型中直接集成焊枪、

  送丝管、防撞传感器的三维结构,模拟焊接过程中焊枪姿态调整范围,校验复杂焊缝的可达性,提前规避焊枪与工件、工装的干涉问题。该机械臂的关节走线槽预留了足够的线缆空间,可同时容纳动力线、编码器线、末端执行器的气路与信号线,无需额外设计外部走线支架,简化现场安装布线的工作量。基座侧面预留有电气接口安装位,可直接对接现场的动力柜、IO模块,接口的防护等级与关节部位保持一致,避免车间环境中的水汽、粉尘进入接口造成接触不良。在维护性设计上,每个关节的润滑注油口都设计在便于操作的位置,无需拆解大量外罩即可完成定期润滑保养,减速器的油位观察窗也设置在可视角度,日常巡检时可直接观察油位状态,降低维护工作量。
