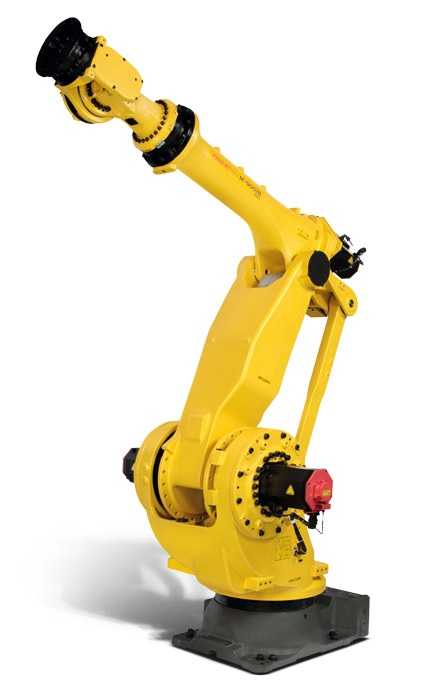

这款重载关节型机械臂的结构设计完全围绕大负载作业场景的刚性需求展开,从底座安装面到末端法兰的整体力流传递路径经过多轮拓扑优化,在2.65米的最大可达作业半径下,依然能稳定承载360kg的末端负载,不会出现普通中小负载机械臂在大臂展工况下的末端抖动、定位精度漂移问题。从实际产线应用来看,这类大负载机械臂常被布置在汽车整车制造的焊装车间侧围搬运工位、重型铸件的机床上下料工位、整垛建材的码拆垛工位,以及大型工程机械部件的翻转装配工位,替代传统的行车加人工辅助的作业模式,能把单工位的重工件转运节拍稳定控制在固定区间,避免人工挂钩、指挥行车带来的安全隐患与节拍波动。
从结构设计思路上看,这款机械臂的底座采用了大尺寸方形安装法兰,安装孔位围绕底座回转中心呈环形均匀排布,安装时需要在预埋的钢结构安装基台上配打对应规格的地脚螺栓,安装基面的平面度公差需要控制在0.2mm以内,避免底座安装后产生内应力,长期重载作业下出现结构变形。底座内部集成了一轴回转驱动的伺服电机与大速比RV减速器,回转支承的选型完全匹配整机满载时的倾覆力矩要求,即使末端带载伸展到最大半径位置,底座的回转动作依然能保持平稳的加减速曲线,不会出现启动、停止瞬间的明显晃动。
大臂部分采用了变截面的箱型焊接结构,壁厚根据不同位置的受力情况做了差异化设计,靠近一轴、二轴铰接点的位置受力最大,壁厚做了加厚处理并布置了加强筋,向小臂延伸的段受力逐渐减小,壁厚相应减薄,在保证整体结构刚性的前提下尽可能控制整机自重,降低对驱动单元的负载要求。二轴、三轴的铰接位置都采用了双支撑的铰接结构,轴承选型选用了大承载能力的圆锥滚子轴承,能同时承受径向力与大负载带来的轴向倾覆力,关节处的走线采用了内部中空走线的设计,所有动力线缆、信号线缆都从臂体内部的走线腔穿过,避免外部走线在关节大角度回转时出现线缆拉扯、磨损的问题,也能减少焊装车间焊渣飞溅、加工车间切削液飞溅对线缆造成的损伤。
小臂部分的结构同样兼顾了刚性与轻量化需求,腕部的三个关节采用了紧凑的差动传动结构,能在狭小的腕部空间内实现三个自由度的回转动作,末端法兰的安装接口采用了标准的工业机器人接口尺寸,能适配不同厂商的重载夹爪、焊枪、吸盘等末端执行器,不需要额外做复杂的转接板设计。腕部关节的密封等级达到了工业现场常用的IP67级别,能在有切削液飞溅、金属粉尘的加工车间环境下长期稳定运行,不会出现粉尘、液体侵入关节内部造成减速器磨损、电机短路的问题。
从安装边界来看,这款机械臂的底座安装尺寸需要在前期产线规划时就预留足够的空间,除了底座本身的占地面积外,还要预留一轴回转时的安全防护距离,臂体全伸展时的作业覆盖范围是一个半径2.65米的半球形空间,在这个空间范围内不能布置固定的设备立柱、料架等障碍物,避免机械臂自动运行时发生碰撞。机械臂的控制柜需要布置在距离底座3米范围内的干燥通风位置,避免动力线缆过长造成的信号衰减,同时控制柜周边要预留足够的散热空间与检修操作空间。
在实际选型应用时,需要根据具体的作业场景核算末端负载的偏心距,这款机械臂的360kg额定负载是在额定偏心距范围内的参数,如果末端夹具加上工件的总重心偏离末端法兰中心的距离过大,需要对照负载偏移曲线相应降低允许的最大负载重量,避免长期超负载运行造成关节减速器的提前磨损,缩短设备的使用寿命。另外在做产线仿真时,要准确还原机械臂各关节的运动范围与极限位置,提前验证作业路径上是否存在奇点位置,避免实际运行时出现关节速度突变、轨迹偏离的问题。
