ABBIRB910SC型SCARA工业机械手结构

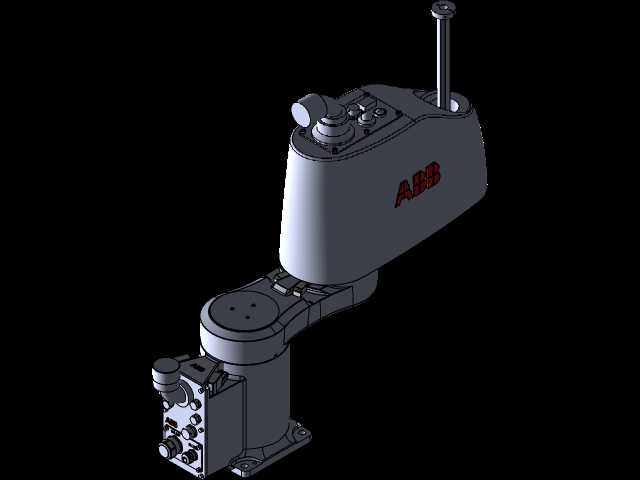

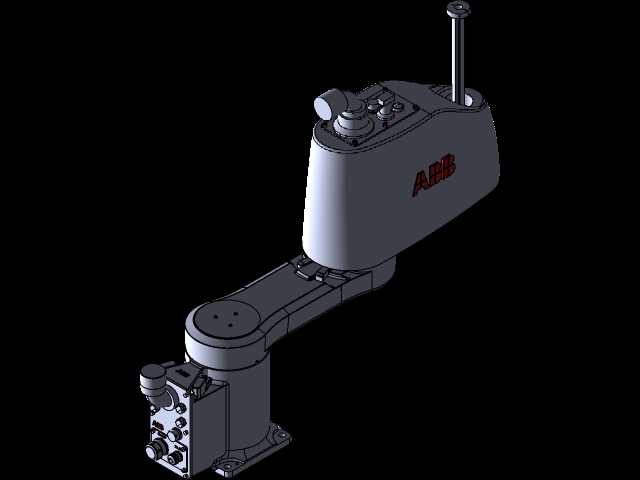

　　在3C电子装配、精密五金小件分拣、食品医药包装这类对节拍和重复定位精度有严苛要求的产线场景里，SCARA构型的工业设备一直是桌面级作业的核心选型，这款IRB910SC的结构设计完全贴合这类场景的落地需求。从实际产线部署的角度看，这类水平多关节设备的作业覆盖范围是选型时的核心考量，该系列设备对应三种伸展规格，分别适配450mm、550mm、650mm的水平作业半径，全系列额定有效载荷均为3kg，足够覆盖常见的螺丝锁付、小件移栽、PCB板插件、软包装贴标等常规桌面作业的负载需求，搭配IRC5C控制器可实现高速点位运动与平滑轨迹插补，在连续往复作业场景下能稳定保持0.01mm级的重复定位精度，完全满足精密装配的公差要求。

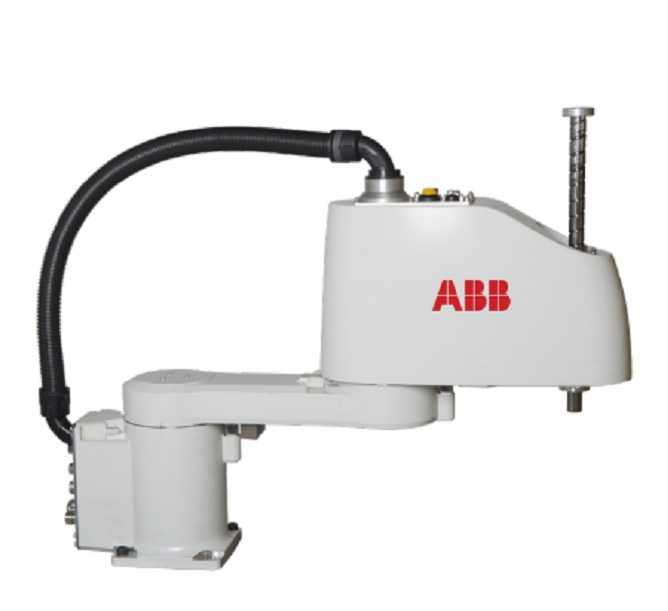

　　从结构设计思路来看，这款设备采用经典的双平行四边形关节串联构型，第一关节与第二关节为水平旋转轴，负责平面内的位置定位，第三关节为垂直升降轴搭配末端旋转轴，负责作业方向的姿态调整与下压动作，这种构型天生具备垂直方向高刚性、水平方向运动灵活的特点，相比六轴关节机器人，在平面作业场景下运动惯量更小、节拍更快，同时结构复杂度更低，后期维护成本也更可控。设备本体的走线采用内置拖链加外置固定弯管的组合设计，将关节动力线、编码器线、末端气管与IO线缆全部整合在防护结构内，避免产线运行过程中线缆与周边工装、物料发生剐蹭，也能减少车间粉尘、切削液对线缆的侵蚀，提升长期运行的稳定性。底座采用方形法兰安装结构，四个固定安装孔位分布在底座四角，安装时可直接通过螺栓固定在设备机架或者专用工作台上，安装基准面做了精加工处理，能保证本体安装后的水平度误差控制在极小范围内，避免长期运行出现关节受力不均导致的精度衰减。

　　从外形尺寸与安装边界来看，设备本体的底座占用面积极小，部署时不需要预留过大的安装空间，适合在紧凑的桌面工位、多台设备组线的场景下排布，大臂与小臂的运动包络经过优化，运动过程中不会超出底座投影范围过多，组线时可以将相邻设备的安全间距压缩到最小，提升单位面积的产线产能。末端执行器的安装接口采用标准法兰设计，可快速适配夹爪、吸嘴、螺丝锁付模组、点胶阀等常见的工业作业执行端，不需要额外做复杂的转接结构设计，能缩短项目集成的周期。关节处的密封结构采用多层迷宫密封设计，可适配普通工业车间的环境，即使在有少量粉尘、轻微油雾的组装车间内，也能保证关节内部的传动部件不受污染，延长设备的保养周期。垂直升降轴采用高精度滚珠丝杠搭配线性导轨的传动结构，升降过程中无背隙，下压作业时可稳定输出额定压力，适合压装、螺丝锁付这类需要轴向力输出的作业场景，末端旋转轴采用中空走线设计，气管与线缆可从轴中心穿过，避免末端旋转时线缆缠绕，提升作业的可靠性。

　　在实际产线调试过程中，这类SCARA设备的运动学算法经过优化，加减速曲线平滑，高速运动时不会产生明显的振动，即使安装在普通的铝型材机架上，也不会因为启停冲击导致机架共振，不需要额外做厚重的减震基础，进一步降低了产线搭建的成本。控制器与本体之间的线缆采用快插接口设计，现场部署时不需要做复杂的接线工作，可快速完成设备的安装与调试，缩短产线的搭建周期。设备的关节驱动模块采用集成化设计，将伺服电机、减速器、编码器整合在关节壳体内，结构紧凑，后期如果需要更换部件，可直接拆卸关节模组，不需要对整个本体进行大范围拆解，降低了后期维护的难度。
