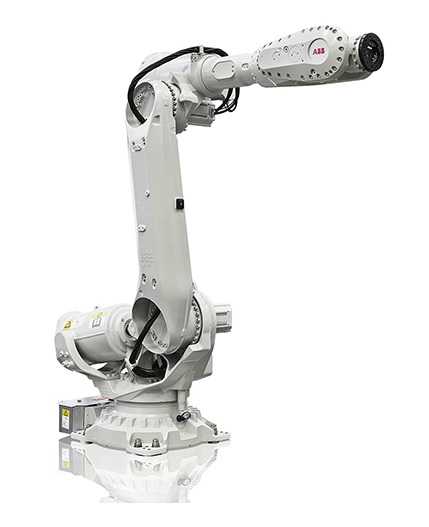

在汽车整车焊装线、重型零部件搬运工位、大型铸件打磨车间这类需要大负载长作业半径的场景里,IRB6700系列机械臂是不少产线规划工程师的选型常客,本次呈现的150kg负载、3.2m臂展版本,正是针对中远距离重载作业场景优化的构型。从结构设计逻辑来看,这款机械臂的底座采用了大尺寸方形安装法兰设计,安装孔位围绕底座中心呈对称环形排布,安装面预留了足够的平面度加工余量,能在混凝土预埋基座或者重型钢结构安装架上实现稳定固定,避免大负载启停过程中出现基座倾覆或者共振问题,底座内部集成了一轴伺服驱动与谐波减速组件,走线全部采用内部中空走线结构,避免外部走线在大角度回转时出现线缆拉扯、磨损的问题,一轴的回转范围覆盖正负170度,足够覆盖产线两侧的多工位作业需求。
往上的大臂结构采用了高刚性的箱型铸造结构,壁厚经过拓扑优化,在保证整体抗扭、抗弯刚度的前提下,尽可能削减了非受力区域的材料重量,平衡臂体自重与负载能力的矛盾,大臂与底座连接的二轴关节、大臂与小臂连接的三轴关节,都采用了大规格交叉滚子轴承作为回转支撑,能同时承受径向、轴向与倾覆力矩,匹配150kg负载下臂体伸展到3.2m最远位置时的力矩载荷,关节处的密封结构采用了双唇形密封圈搭配迷宫密封的设计,能阻挡焊接飞溅、打磨粉尘、切削液雾气进入关节内部,适配车间内的恶劣作业环境。小臂部分的设计更侧重轻量化与运动灵活性,四五六轴的驱动电机部分后置在大臂与小臂的连接位置,通过同步带与连杆结构传递动力,有效降低小臂末端的运动惯量,让末端在高速搬运、轨迹运动时能更快响应速度指令,减少轨迹跟踪误差,末端法兰采用标准的工业机械臂安装接口,预留了气动、电气走线的中空通道,可以直接适配焊枪、重型夹爪、打磨主轴、搬运吸盘等不同类型的末端执行器,不需要额外在臂体外围布设走线管,避免运动过程中管线与周边设备发生干涉。
从实际作业边界来看,当臂体完全水平伸展到3.2m最大半径位置时,末端依然能稳定承载150kg的额定负载,重复定位精度控制在±0.1mm以内,足够满足重型工件的精准上下料、多点位焊接、大尺寸工件表面打磨这类工艺的精度要求。在产线布局阶段,工程师可以结合这款机械臂的作业半径范围,将上料工位、加工工位、下料工位布置在臂体的可达扇形区域内,不需要额外增加外部行走轴就能覆盖多个工位的作业需求,有效缩减产线的设备投入成本。臂体的外观采用了工业级浅灰防护涂层,表面光滑无多余凸起,不容易积灰,日常车间清洁维护时可以直接用高压气枪吹扫表面,关节处的油嘴预留位置都设计在便于操作的外侧,日常维护加注润滑脂时不需要拆解臂体护板,能大幅缩短设备维护的停机时间。
在三维建模过程中,这款模型完整还原了各个关节的运动副连接关系,每个关节的回转角度范围都按照实际设备参数做了限位约束,工程师在做产线仿真时,可以直接导入模型进行运动干涉验证,模拟不同工位布局下臂体的运动路径,提前排查臂体与周边护栏、输送设备、工装夹具的碰撞风险,也可以基于这个模型做末端执行器的适配设计,匹配不同工艺场景下的安装接口需求。不同于小负载桌面级机械臂的结构设计,这款大负载机械臂的每个关节的连接螺栓规格、密封槽尺寸、走线槽位置都按照实际工业应用的可靠性要求做了还原,能给做同类重载机械臂结构设计的工程师提供结构参考,尤其是在臂体截面形状设计、关节支撑选型、安装基座尺寸匹配这些方面,都能对应到实际工程落地的设计要点,避免设计过程中出现刚度不足、安装干涉、维护空间不足这类常见问题。
