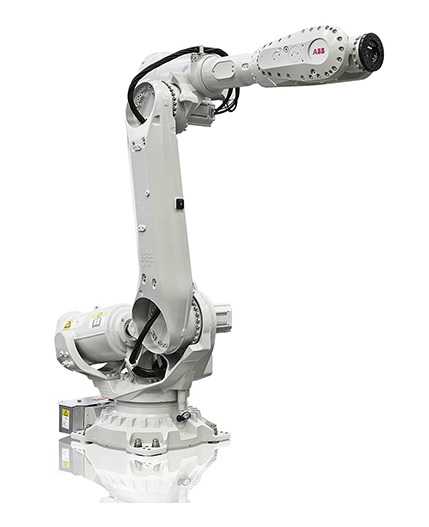

ABB大负载工业机械臂结构设计

　　这款重载六轴机械臂的设计，首先锚定的是汽车整车焊装线、重型零部件码垛、大型铸件上下料这类对负载能力有硬性要求的场景，155kg的有效载荷覆盖了绝大多数白车身侧围抓取、整垛纸箱转运、大尺寸模具工件移位的作业需求，2.85米的伸展半径能够适配常见的跨工位作业跨度，无需额外增加外部行走轴即可覆盖单工位周边3米左右的作业范围，在车间布局时可以减少设备投入成本。从结构设计逻辑来看，整机采用串联多关节布局，底座部分做了加宽加厚的安装法兰设计，安装孔位按照重型设备的地脚螺栓标准排布，能够抵消大臂伸展时产生的倾覆力矩，避免作业过程中出现机身晃动的问题，底座内部预留了伺服电机、减速器的安装腔体，同时走线槽全部做了内置处理，

　　外部仅在大臂与小臂的关节衔接处预留了防护拖链，既避免车间焊渣、粉尘对线缆的磨损，也能减少作业过程中线缆与周边设备的干涉风险。关节部分的设计充分考虑了重载工况的受力特点，一轴、二轴、三轴作为承载主要重量的核心关节，采用了大规格的RV减速器配置，关节轴承的选型匹配了额定载荷1.5倍以上的安全系数，能够承受满负载快速启停时的冲击载荷，四五六轴作为末端姿态调整的关节，在保证结构强度的前提下做了轻量化处理，减少小臂末端的运动惯量，提升末端定位的响应速度与精度。末端法兰的接口采用了行业通用的标准安装尺寸，能够快速适配夹爪、焊枪、真空吸盘等不同类型的末端执行器，无需额外做转接法兰的定制加工，缩短产线调试的周期。整机的外形轮廓做了圆弧过渡处理，

　　没有突出的尖锐棱角，一方面是避免作业过程中剐蹭周边的工件与防护栏，另一方面也能减少车间内积尘在设备表面的堆积，日常清洁维护更加方便。在运动边界设计上，每个关节都设置了硬限位与软限位双重保护，硬限位采用机械挡块结构，在软件限位失效的情况下能够直接阻断关节的超程运动，避免设备碰撞损坏，软限位则可以根据现场的实际作业范围灵活调整参数，适配不同的工位布局需求。从实际应用的角度出发，这款机械臂的结构设计充分考虑了车间的复杂工况，防护等级满足工业现场的常规使用要求，机身表面的涂装采用了耐油污、耐剐蹭的工艺处理，长期在焊接、搬运这类恶劣工况下使用也不会出现漆面脱落、锈蚀的问题。在建模过程中，所有关节的运动副都按照实际的装配关系做了约束设置，

　　能够直接用于运动仿真验证，工程师可以直接在模型基础上调整安装位置、验证作业路径，提前排查作业过程中可能存在的干涉问题，减少现场调试的工作量。大臂与小臂的内部腔体预留了足够的走管空间，除了动力线缆与信号线缆之外，还可以容纳末端执行器所需的气管、油管等附属管线，所有管线的弯曲半径都满足线缆的最小弯曲要求，避免关节反复转动过程中线缆出现折损。底座的安装基准面做了平面度公差要求，现场安装时只需要将地脚平台调整到对应的平面度要求，即可保证整机的安装精度，减少后续的校准工作量。针对重载作业的特点，整机的重心设计尽量靠近底座中心，即使在小臂完全伸展、末端带满负载的情况下，整机的重心投影也始终落在底座安装法兰的范围内，无需额外增加配重块即可保证设备的稳定性，既减少了整机的自重，也降低了对车间地面承载能力的要求。
