ABB机器人手持示教操作装置结构设计

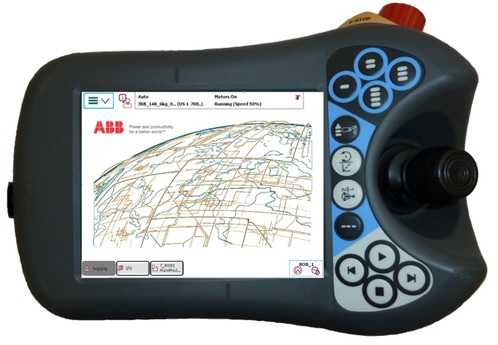

　　在工业机器人的现场部署、调试与日常运维场景中，手持示教装置是操作人员与机器人本体直接交互的核心终端，承担着程序编写、点位示教、状态监控、故障排查等关键功能，是机器人工作站落地应用中不可或缺的配套部件。这款示教装置的整体结构围绕手持操作的人机工程需求展开设计，外壳采用符合工业现场防护要求的耐冲击材质，整体轮廓贴合人手握持的自然弧度，侧边做了圆弧过渡处理，长时间握持操作不易产生疲劳感，适配不同手型的操作人员单手握持、拇指操作按键的使用习惯。装置正面设置大尺寸显示区域，可实时呈现机器人的运行轨迹、轴坐标参数、IO状态、程序运行进度等信息，屏幕周边的物理按键按照操作频次做了分区布局：上方的功能快捷键对应模式切换、速度调节、

　　急停旁的使能控制等高频操作，下方的方向导航键配合确认按键，可快速完成点位微调、菜单选择等操作，摇杆部件设置在拇指自然覆盖的区域，可实现多轴联动的平滑操控，满足复杂轨迹示教时的精细调节需求。顶部的红色急停按钮采用凸起式设计，带有明显的颜色标识，在突发状况下操作人员可快速触达触发停机，符合工业设备的安全设计规范。从安装与使用边界来看，该装置通过柔性线缆与机器人控制柜连接，线缆预留足够的弯折余量，可满足操作人员在机器人工作半径范围内的移动操作需求，装置整体重量控制在单手握持可承受的范围内，外壳接缝处做了密封处理，可适应车间内存在少量粉尘、油污的作业环境，按键采用长寿命的微动结构，可承受现场高频次的按压操作。在结构设计层面，

　　装置内部的电路板、显示模块、按键组件均做了抗震固定处理，可承受手持操作过程中可能出现的轻微磕碰、跌落冲击，接口部位做了防拉扯设计，避免线缆拖拽导致的接触不良问题。实际应用中，操作人员可通过该装置完成机器人的零点校准、作业路径点位记录、逻辑程序编写、运行参数调整等全流程操作，在焊接、搬运、码垛、装配等不同工艺的机器人工作站中，该类示教装置都是完成现场调试、工艺参数适配的必备工具，其按键布局、握持手感、操作逻辑的合理性，直接影响现场调试的效率与操作的安全性。设计过程中充分考虑了工业现场的使用痛点，将常用功能的操作步骤做了简化，通过物理按键与触控界面结合的方式，既保证戴手套操作时的按键可触达性，又通过屏幕界面实现复杂参数的可视化设置，

　　平衡了操作效率与功能丰富度的需求。装置的握持区域做了防滑纹理处理，即使操作人员手上沾有少量切削液、油污，也能稳定握持设备，避免操作过程中设备滑落造成损坏。背面的结构设计预留了挂绳安装位，操作人员可通过挂绳将设备挂在手腕处，临时释放双手做其他操作时无需将设备放置在地面或工作台面上，减少设备磕碰的风险。
