三自由度动感座椅仿真体验装置结构

　　这套体感模拟装置的核心承载结构采用三自由度并联驱动布局，区别于传统串联式运动平台，整体底座采用矩形型钢焊接框架作为安装基准，所有驱动铰点的安装面均做铣平加工处理，保证运动过程中各支链的受力传递路径无附加弯矩。底座框架的边缘预留了M16规格的地脚安装孔，孔位按照200mm间距均匀排布，可直接适配常规场馆的混凝土地面预埋螺栓安装，整体安装边界控制在长1800mm、宽1200mm的矩形范围内，无需额外拓展安装空间，适配多数商用体验场馆的场地布局要求。

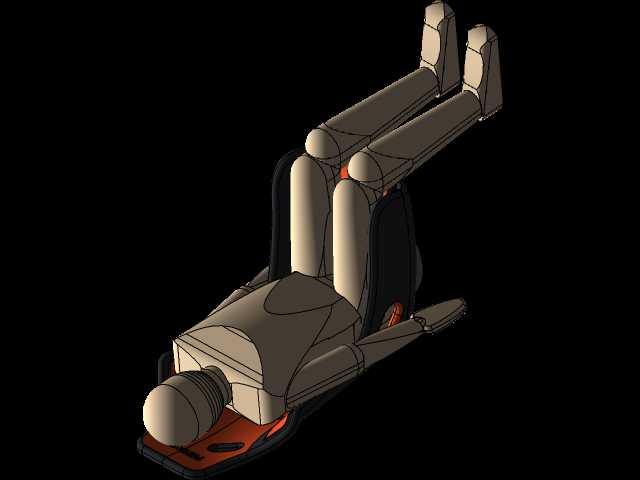

　　座椅主体采用人体工学曲面设计，座面与靠背的支撑角度参照民用航空座椅的舒适区间设定，靠背内置的曲面支撑结构可对驾乘人员的腰背部形成均匀支撑，座椅两侧设置的扶手结构与下方驱动支链的上铰点做集成设计，既减少了额外结构件带来的重量冗余，也能让驱动端的运动反馈直接传递到驾乘人员的手臂位置，提升体感反馈的真实度。座椅表面预留了五点式安全带的安装挂点，可根据体验场景的运动烈度选择适配不同规格的安全束缚装置，避免大加速度运动过程中人员出现移位风险。

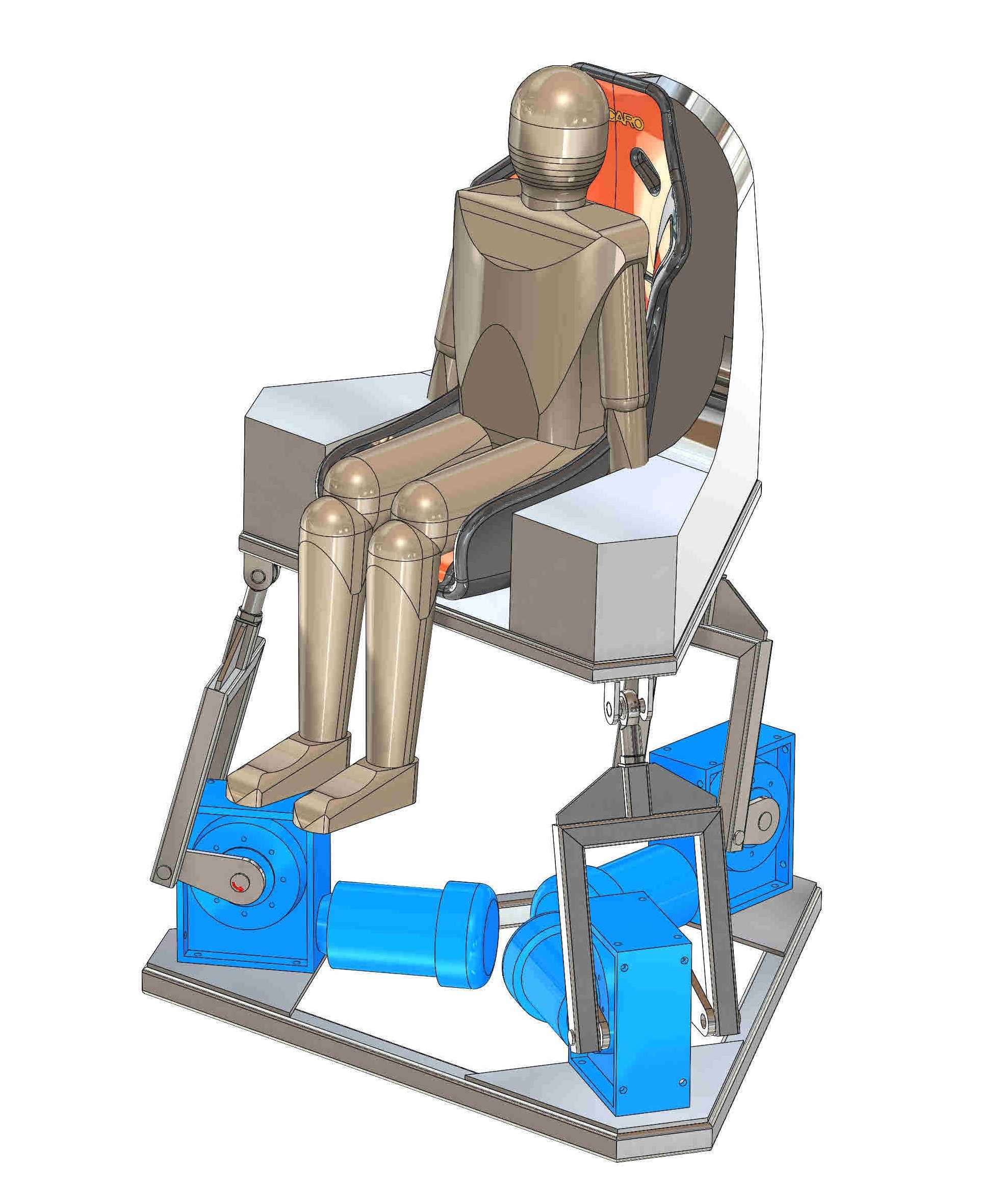

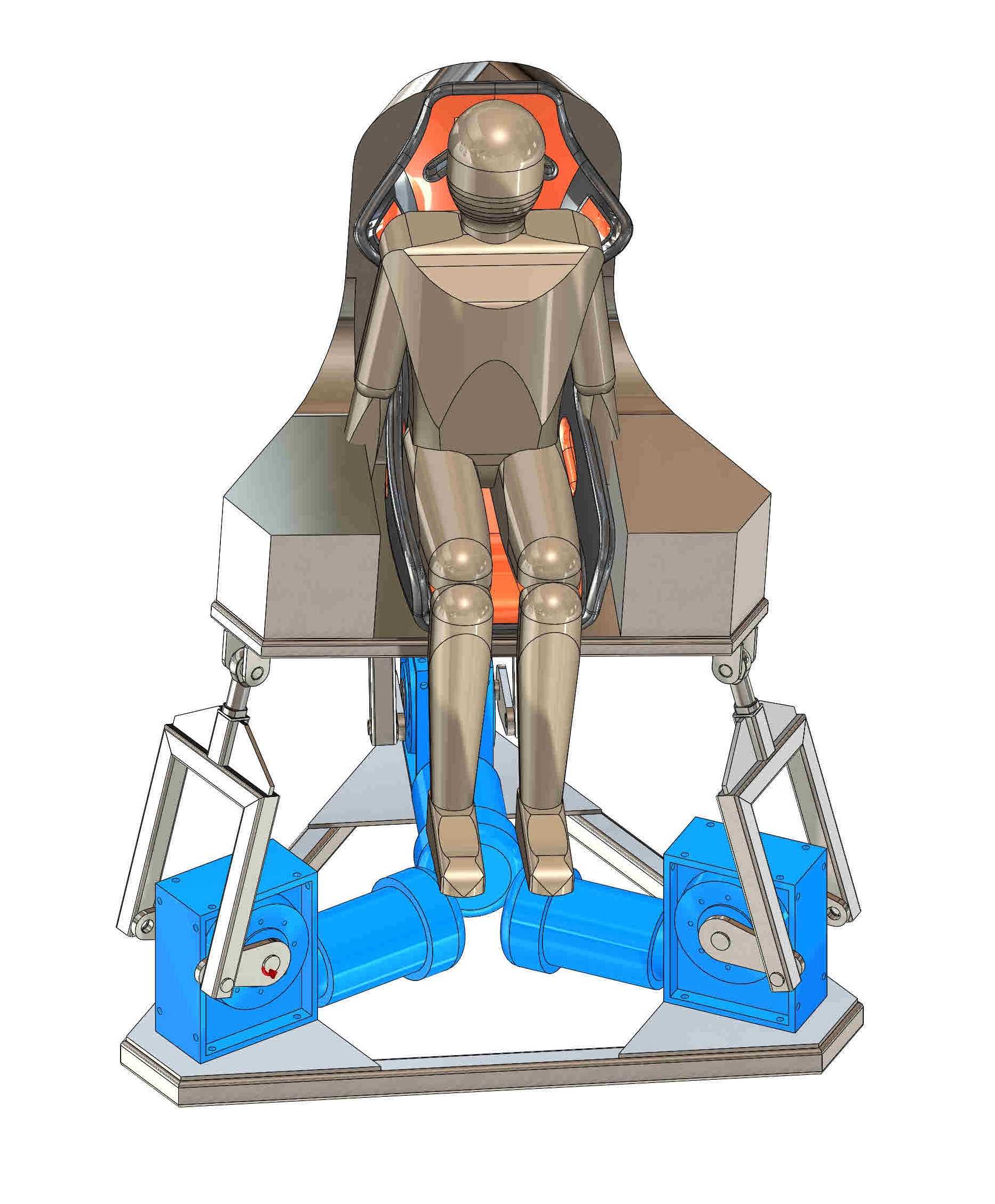

　　驱动部分采用三组对称布置的电动伺服支链，每组支链由伺服电动缸、十字万向铰、连接法兰组成，三支链的下铰点呈等腰三角形分布在底座框架上，上铰点分别连接座椅底部的三个支撑点位，通过三个支链的伸缩量协同配合，可实现座椅沿垂直方向的升降、沿横向的侧倾、沿纵向的俯仰三个维度的运动，运动行程范围内的最大侧倾角度可达18度，最大俯仰角度可达15度，垂直方向的最大升降行程为150mm，可模拟车辆行驶过程中的路面颠簸、飞行器起降的姿态变化、船舶航行的横摇纵摇等多种体感效果。

　　在实际应用场景中，这套装置可适配VR头显、弧形环幕等多种视觉显示设备，通过运动控制卡将视觉内容的画面运动参数与平台的驱动参数做实时匹配，当视觉画面呈现加速、制动、转向、颠簸等场景时，平台同步输出对应的姿态变化与加速度反馈，让体验者的视觉感知与体感感知保持一致，大幅降低虚拟现实体验过程中的眩晕感。装置的驱动支链全部采用密封式结构设计，所有铰接位置都加装了防尘密封圈，可在常规室内场馆环境下长期运行无需频繁做润滑维护，支链的驱动电机尾部集成了电磁制动结构，当设备出现断电或者信号异常时可立刻锁止当前位置，避免座椅出现失控下坠或者侧翻的风险。

　　从设计思路层面，整套结构在建模阶段就做了完整的运动干涉仿真验证，对每个支链在全行程范围内的运动轨迹做了包络分析，确保各支链在最大运动角度下不会与底座、座椅框架以及驾乘人员的肢体活动空间发生干涉，座椅下方预留了足够的走线空间，所有动力线缆与信号线缆都可以从底座框架内部的走线槽排布，避免运动过程中线缆出现拉扯磨损。驾乘人员的位姿参照第95百分位的成年人体尺寸做适配，座椅的前后调节行程预留了120mm的调整空间，可适配身高155cm到190cm区间的体验者使用，扶手位置的操作空间预留充足，可加装方向盘、操纵杆、操作手柄等交互外设，适配驾驶模拟、飞行模拟、特种作业培训等不同的应用场景。

　　整套装置的结构件大部分采用标准化型材与通用标准件制作，除了座椅曲面外壳与连接法兰为定制加工件外，其余的驱动组件、铰接件、紧固件全部采用工业通用标准规格，后期维护过程中可直接替换同规格标准件，降低运维成本。平台的运动控制接口采用通用的工业总线协议，可直接对接主流的虚拟现实内容引擎，无需额外开发复杂的通讯协议，方便内容开发者快速适配不同的体验内容。
