火箭发射装置配套支撑固定支架结构

　　在航天发射配套的地面工装与箭体辅助连接结构中，这类异形支撑支架承担着箭体局部组件的定位、承载与限位作用，区别于常规标准安装支座，其结构轮廓完全匹配对应火箭部件的安装贴合面，不存在通用互换性，属于针对特定装配场景定制的结构件。从实际装配场景来看，该支架多用于火箭部段地面总装环节、或者箭上小型外挂组件的辅助固定，需要同时兼顾安装定位精度、静态承载能力与装配操作空间，避免在总装过程中与周边管路、线缆、相邻结构件产生干涉。

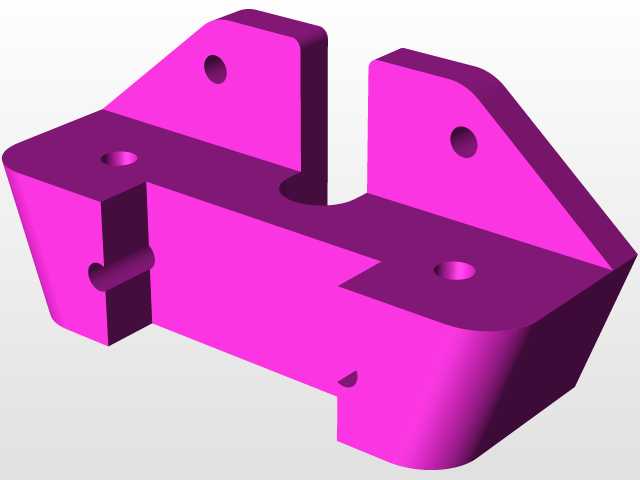

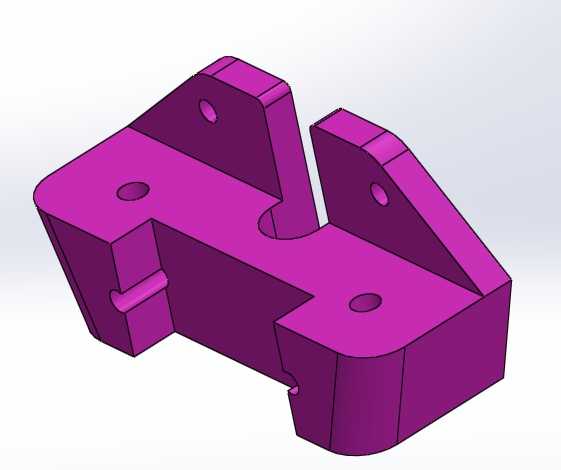

　　从结构功能特性上拆解，该支架主体采用一体化块状结构设计，整体没有多余的分体拼接结构，避免了装配累积误差对安装精度的影响。支架上分布的多个通孔分别承担不同功能：部分孔为螺栓过孔，用于穿过紧固件将支架固定在箭体或者总装工装的基准安装面上，孔位的位置度公差直接决定支架的安装精度；部分孔为定位销孔，在装配时先穿入定位销完成支架的初定位，再拧紧紧固件，能够有效降低装配时的调整难度，保证重复拆装后的位置一致性。支架上的异形缺口与凸起卡合结构，是专门为匹配对应连接件的轮廓设计的，装配时对应部件可以直接卡入缺口完成预定位，不需要额外的辅助扶持，既提升了总装效率，也能避免装配过程中部件滑落造成的零件损伤。

　　设计思路上，这类支架没有采用冗余的减重孔或者复杂的曲面造型，整体以实用承载为核心，所有的轮廓倒角、圆角处理都围绕两个核心目的：一是消除加工过程中的应力集中，避免支架在承受交变载荷或者冲击载荷时出现应力开裂；二是去除锐边毛刺，防止总装操作人员被划伤，同时避免锐边割伤箭体上的保温层、线缆外皮等柔性构件。支架的安装贴合面都设计为平面结构，加工时可以通过铣削一次加工成型，不需要特殊的工装夹具就能保证贴合面的平面度要求，降低了加工难度与制造成本，同时平面贴合也能保证连接时的接触刚度，避免出现局部应力集中导致的支架变形。

　　从安装边界与尺寸适配角度来看，该支架的整体外轮廓尺寸完全适配对应安装位置的预留空间，两侧的立板高度经过精准核算，既保证了足够的支撑高度来匹配被支撑部件的安装高度差，又不会超出安装区域的空间边界，避免与箭体上的其他相邻部件产生干涉。支架底部的安装孔间距严格匹配基准安装面上的预埋螺纹孔或者工装定位孔的间距，不需要现场进行扩孔或者修配就能完成安装，适配总装环节的快装需求。支架的壁厚设计经过载荷校核，在满足额定承载要求的前提下尽可能控制整体重量，既不会因为壁厚过薄导致承载时出现形变，也不会因为壁厚过大增加不必要的结构重量，给箭体或者总装工装带来额外的负载。

　　在实际使用过程中，这类支架除了承担静态的支撑承载作用，还需要承受总装过程中部件调整带来的侧向挤压力，以及转运过程中产生的小幅振动载荷，因此结构上没有设计薄弱的悬臂结构，所有的承载部位都做了加强过渡，立板与主体底板的连接处采用圆角过渡，避免直角连接处出现应力断裂的风险。支架上的卡合结构尺寸与被固定部件的对应轮廓保持小间隙配合，既保证部件能够顺利卡入，又不会因为间隙过大导致定位偏移，装配后被固定部件的位置偏差能够控制在航天总装要求的公差范围内。不同于民用设备的安装支架，这类应用在航天场景的结构件，所有的尺寸公差、形位公差都有明确的设计要求，建模过程中每一处特征的尺寸都需要对应装配需求反复核对，避免因为建模失误导致后续加工出的零件无法装配，影响整个项目的总装进度。
