高速风冷精密加工电主轴结构设计

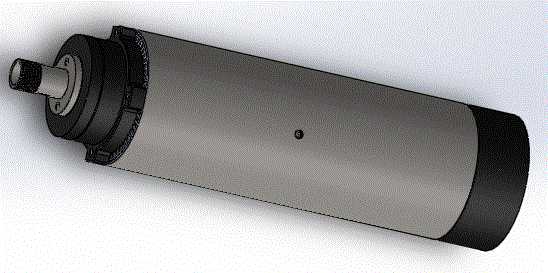

　　在数控雕铣、高速磨削、精密钻铣这类对加工转速与回转精度要求较高的加工场景中，风冷主轴是核心的执行部件，相比水冷主轴，它省去了外接冷却水路的配套要求，安装部署更灵活，尤其适合小型加工设备、移动式加工工位以及冷却水源接入不便的作业场景。这款风冷主轴采用一体化筒式结构设计，主体外壳为圆柱形金属壳体，表面做了硬质阳极氧化处理，既保证结构刚性，又能提升散热面积的换热效率，前端输出轴采用短锥定位结构，搭配锁紧螺母实现刀具或砂轮接杆的可靠装夹，后端集成了风冷流道与动力接线腔体，整体结构紧凑，没有多余的外凸结构，方便在设备的主轴安装座内做同轴固定。从设计思路上看，这款主轴优先平衡了高速回转的动平衡性能与散热需求，外壳上的散热结构顺着轴向布置，

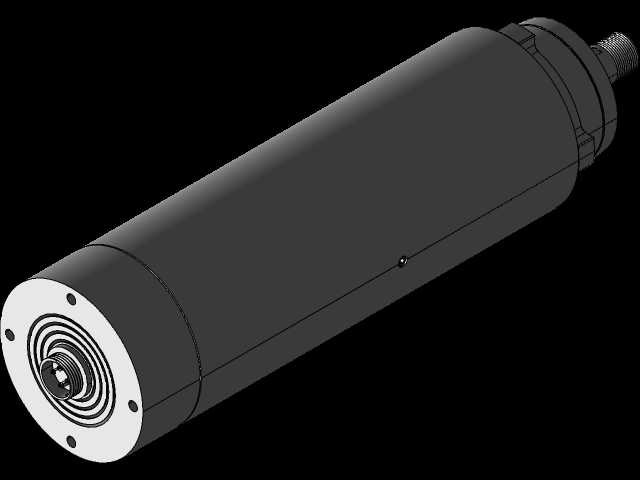

　　内置的冷却风扇随主轴同步运转时，气流可以顺着壳体表面的散热通道快速带走轴承运转与定子发热产生的热量，避免长时间高速运转下的热伸长影响加工精度。安装边界方面，主轴主体为等直径圆柱结构，安装时可以通过抱箍式安装座实现周向固定，前端的轴伸长度做了严格控制，保证刀具装夹后悬伸量控制在合理范围内，降低高速运转时的切削颤振风险，后端的接线端子做了内嵌式设计，避免安装时与设备的其他结构产生干涉。实际使用中，这类风冷主轴常配套在小型数控雕刻机、木工开料机、精密磨床以及专用去毛刺设备上，负责带动刀具完成高速切削、磨削、抛光等作业，它的回转精度直接决定了加工面的表面质量，所以在结构设计时，前后支撑都采用了配对高速角接触轴承，预紧力经过精准调校，

　　既保证高速下的径向刚度，又能控制轴承的发热水平。不同于皮带传动的机械主轴，这款电主轴将动力单元与主轴本体集成在一起，没有中间传动环节的间隙与振动，高速运转时的噪音更低，传动效率也更高，风冷的冷却方式也避免了水冷结构常见的水垢堵塞、冷却液泄漏等问题，日常维护只需要定期检查轴承润滑状态与散热风道的通畅性即可，维护成本更低。在结构细节上，主轴前端设置了多重密封结构，防止加工过程中的切削液、粉尘进入轴承腔体，延长轴承的使用寿命，壳体上的定位销孔可以配合安装座上的定位销，防止主轴在重切削工况下出现周向转动，输出端的锁紧结构采用标准 ER 夹头配套结构，可以兼容不同直径的刀具柄部，不用额外定制转接件，适配性更强。对于做设备选型的工程师来说，

　　这类风冷主轴的安装尺寸需要重点匹配设备的Z轴行程与安装座内孔直径，轴伸端的跳动精度需要满足加工工艺的要求，散热风道的进出风方向要和设备内部的气流走向匹配，避免热风在设备内部淤积影响其他电气元件的正常工作；对于三维建模从业者来说，建模时需要重点保证前后轴承位的同轴度公差，外壳散热结构的尺寸要和内部定子的发热功率匹配，动平衡校正的结构位置要预留足够的去重空间，避免高速运转时出现不平衡振动。
