松下带制动与不带制动伺服电机结构

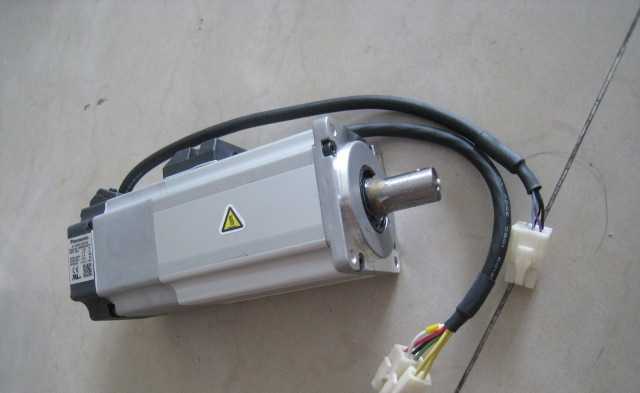

　　在自动化产线的传动选型环节，伺服电机的适配性直接决定整台设备的定位精度与运行稳定性，本次涉及的两款同功率段伺服电机，分别对应带制动器与不带制动器两种配置，覆盖不同负载保持场景的使用需求。从实际应用场景来看，不带制动器的MHMJ042P1U型号，多用于水平布置的传动机构，比如皮带输送线的驱动端、XY轴十字滑台的水平运动轴、贴标机的标带牵引轴这类断电后不会因负载自重产生位移的工位，这类场景下无需额外的制动力矩维持位置，电机的响应速度可以完全释放，加减速过程的跟随误差能控制在极小范围内。而带制动器的MHMD042G1V型号，则主要适配垂直布置的运动轴，比如立式升降模组、机械手的Z轴、上下料机构的抬升端，这类工位在设备断电或者伺服使能断开的瞬间，负载会受重力作用产生下滑，内置的制动器可以在毫秒级时间内完成锁止，避免工装、工件下坠造成设备损坏或者生产安全事故。

　　从功能特性层面来说，两款电机的额定输出扭矩、额定转速、转子惯量参数保持一致，核心驱动性能没有差异，区别仅在于后端盖位置集成的失电制动器模块，该制动器采用弹簧加压、电磁释放的结构，正常供电状态下电磁线圈吸合摩擦片，制动器完全脱开，不会给电机转子增加额外的运转阻力，避免电机运行过程中产生不必要的温升与扭矩损耗；当控制回路断电或者触发急停信号时，电磁力消失，弹簧会快速推动摩擦片压紧后端的制动盘，通过摩擦力矩将转子锁死，保持当前轴的位置不会偏移。两款电机的编码器均采用高分辨率增量式编码结构，能够实时反馈转子的实时位置与转速，配合伺服驱动器的三环控制逻辑，可以实现0.01度级别的定位精度，满足精密装配、精密加工类设备的运动控制要求。

　　在设计思路上，两款电机采用统一的机座安装接口，除了轴向长度因为制动器模块的存在略有差异之外，安装法兰的止口尺寸、安装孔位分布、输出轴的轴径与键槽尺寸完全一致，这种通用化的设计可以大幅降低设备设计阶段的选型工作量，结构工程师在做整机布局时，只需要预留统一的安装空间，后续根据轴的布置方向选择是否带制动器的型号即可，不需要重新设计安装法兰、联轴器适配结构，也能减少备件的储备种类，降低设备后期的维护成本。电机本体的外壳采用一体压铸的铝质壳体，表面做了散热筋结构设计，在连续额定负载运行状态下，可以通过壳体表面的散热筋将绕组产生的热量快速散发到空气中，保证电机绕组温度维持在绝缘等级允许的范围内，延长电机的使用寿命。输出轴采用高强度合金钢材质，表面做了渗碳淬火处理，轴端的键槽采用标准平键尺寸，可以适配不同规格的梅花联轴器、膜片联轴器，与滚珠丝杠、同步带轮等传动部件连接时，能够稳定传递额定扭矩，不会出现轴颈磨损、键槽压溃的问题。

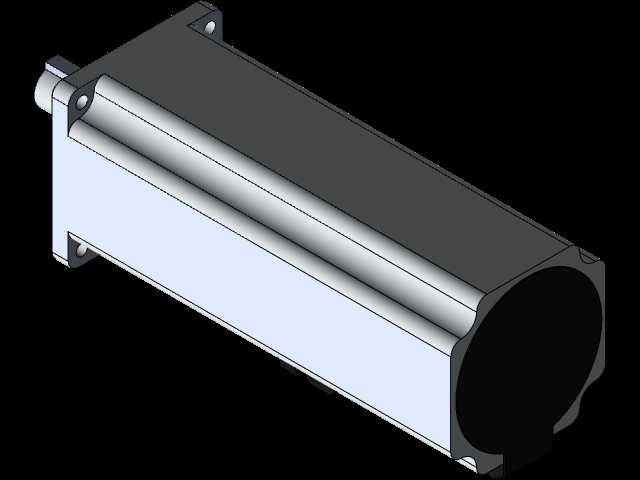

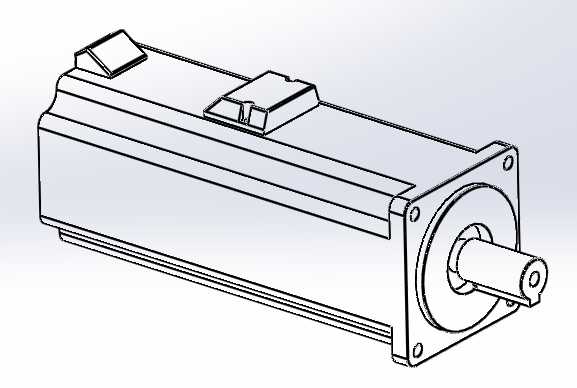

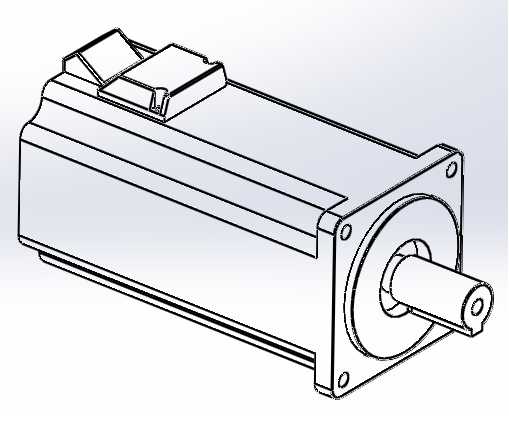

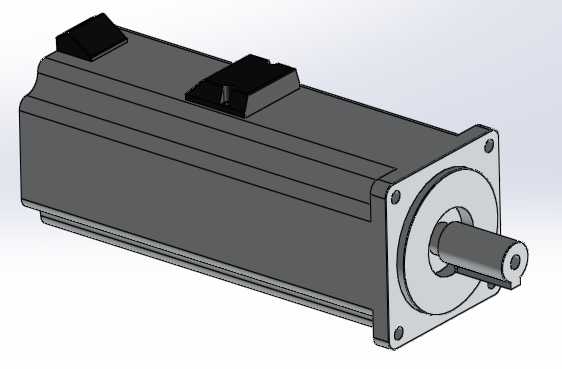

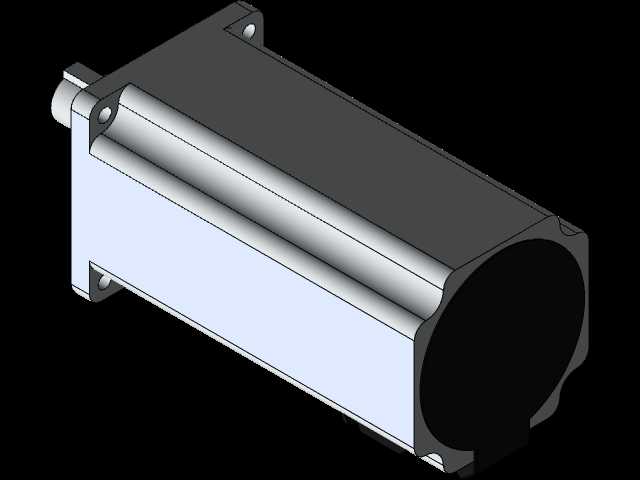

　　从外形尺寸与安装边界来看，两款电机的法兰安装面为标准400W功率段伺服电机的安装尺寸，法兰止口直径、安装孔中心距都符合通用伺服的安装规范，输出轴的伸出长度、轴径尺寸可以直接适配市面上绝大多数同功率段的传动配件。带制动器的型号相比不带制动器的型号，轴向总长度增加的尺寸刚好是制动器模块的厚度，在做垂直轴安装空间校核时，只需要在电机尾部预留出对应的接线与散热空间即可，不需要额外调整其他部件的安装位置。电机的动力线与编码器线采用侧出式接线结构，线缆的弯曲半径满足工业现场的布线要求，线缆接头采用防松卡扣设计，设备运行过程中产生的振动不会导致接头松脱，接线端的防护等级达到工业现场常用的IP65级别，可以在有少量切削液、粉尘的加工车间环境下稳定运行，不会因为杂物进入接线端造成短路故障。在实际建模装配过程中，需要注意两款电机的重心位置差异，带制动器的型号重心更靠近电机尾部，在做垂直轴的负载惯量匹配计算时，需要将制动器带来的额外转子惯量计入总惯量，保证负载惯量与电机转子惯量的比值在合理范围内，避免出现运行过程中震荡、定位过冲的问题。
