20千瓦移动式柴油发电机组结构设计

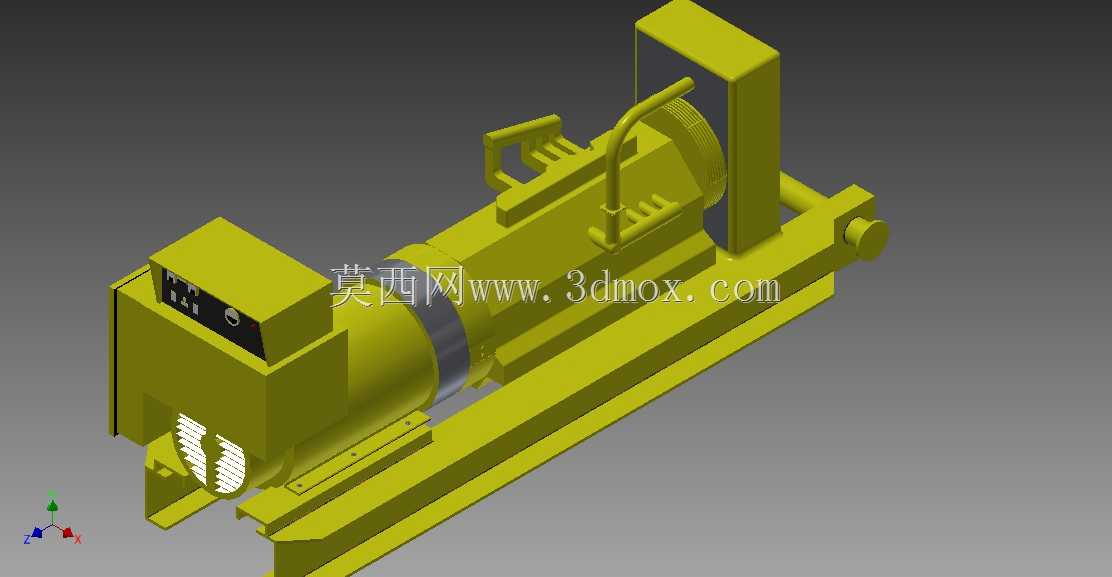

　　在野外工程作业、临时施工点位供电、突发断电应急保障这类场景里，移动式发电机组的结构合理性直接决定了现场供电的可靠性与转场效率，这款20千瓦功率等级的机组结构，正是围绕这类高频移动使用场景做的针对性设计。从整体布局来看，机组采用一体式撬装底座结构，底座同时承担了主机承重、燃油存储、减震安装三个核心功能，没有额外做分体式油箱设计，把油箱腔体集成在底座纵梁之间的空腔内，既压缩了整机的横向占用尺寸，也降低了整机重心，在短距离拖拽转场、工地非硬化路面移动时，能大幅减少侧翻风险，底座端部预留的拖拽连接耳，采用厚钢板折弯焊接结构，连接孔位做了镶套强化，适配工地常用的牵引销尺寸，不用额外加工转接件就能直接挂接在小型工程车辆尾部转场。

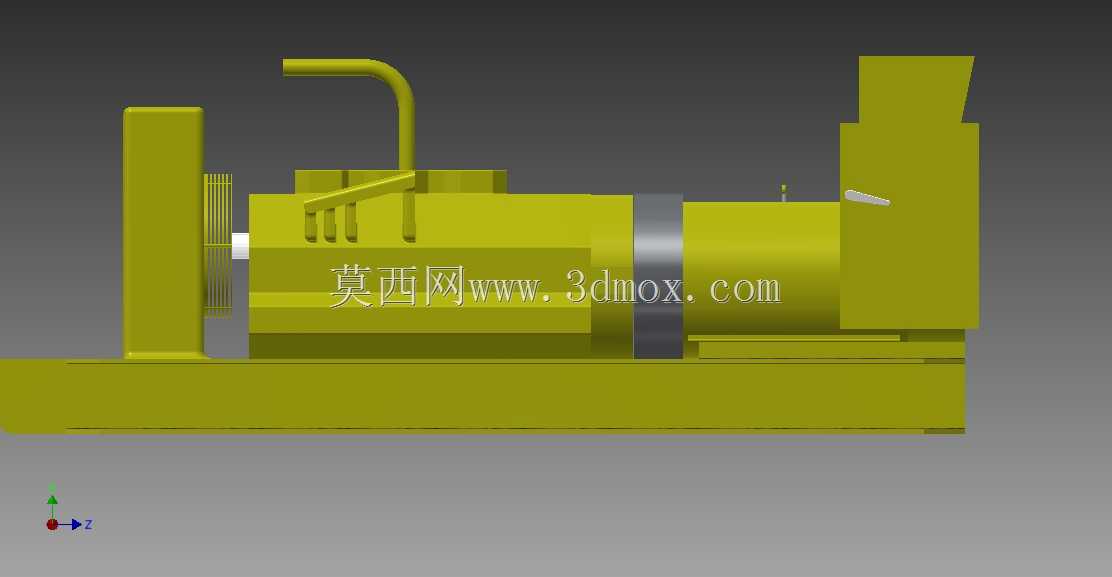

　　主机部分的排布遵循了重量平衡原则，发动机与发电机转子采用同轴直连结构，省去了中间皮带传动的张紧结构，既减少了传动环节的功率损耗，也压缩了机组的轴向长度，连接法兰处的定位止口做了高精度公差匹配，保证两轴的同轴度控制在0.1mm以内，避免长期运行出现轴系振动超标、轴承过早磨损的问题。机组上部的防护框架采用矩形钢管焊接成型，框架侧面预留了检修开口位置，对应发动机的机油加注口、空滤位置、发电机的接线端子处都没有结构遮挡，日常保养时不用整体拆解外护罩就能完成操作，框架顶部的起吊吊耳做了对称布置，不管是车间内行车吊装还是现场叉车转运，都能保证起吊时机组保持水平，不会出现倾斜磕碰部件的问题。

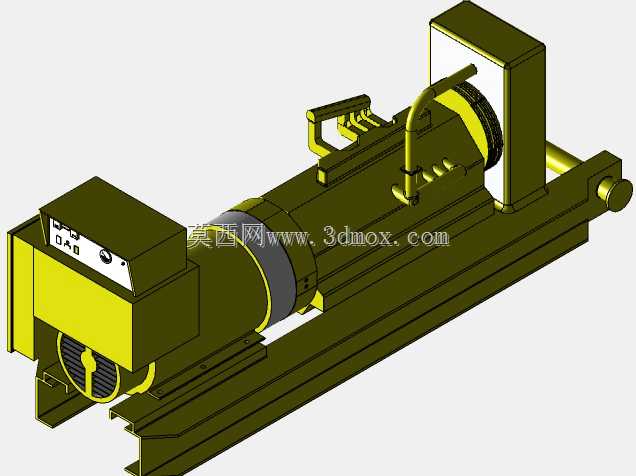

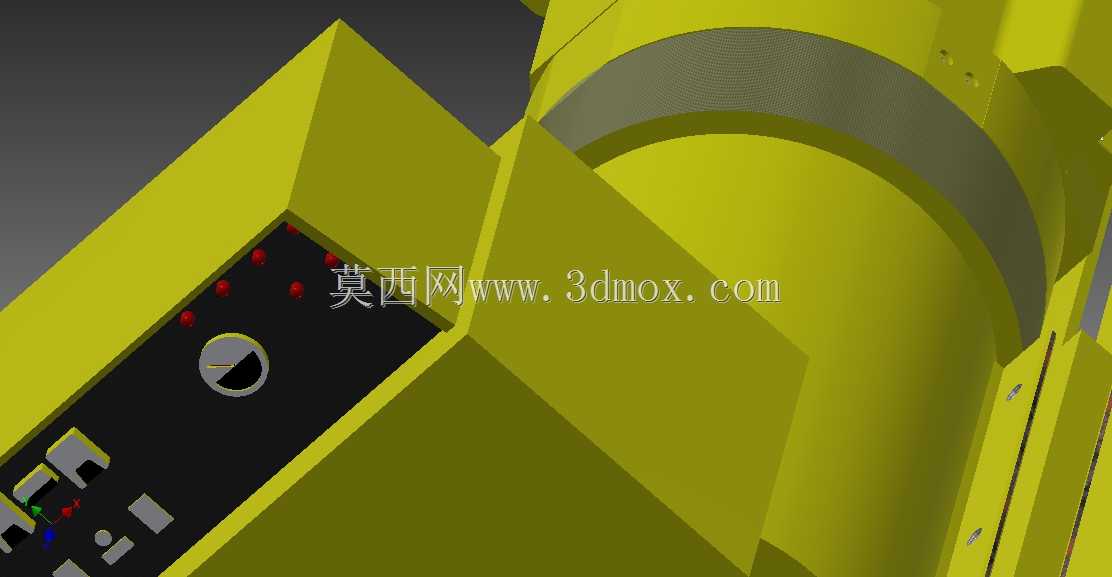

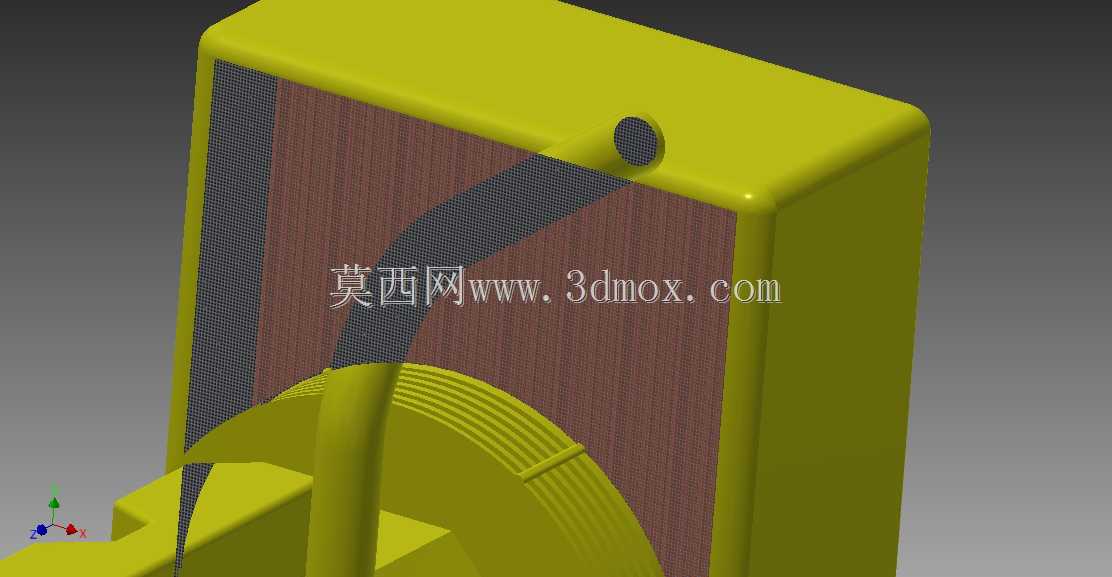

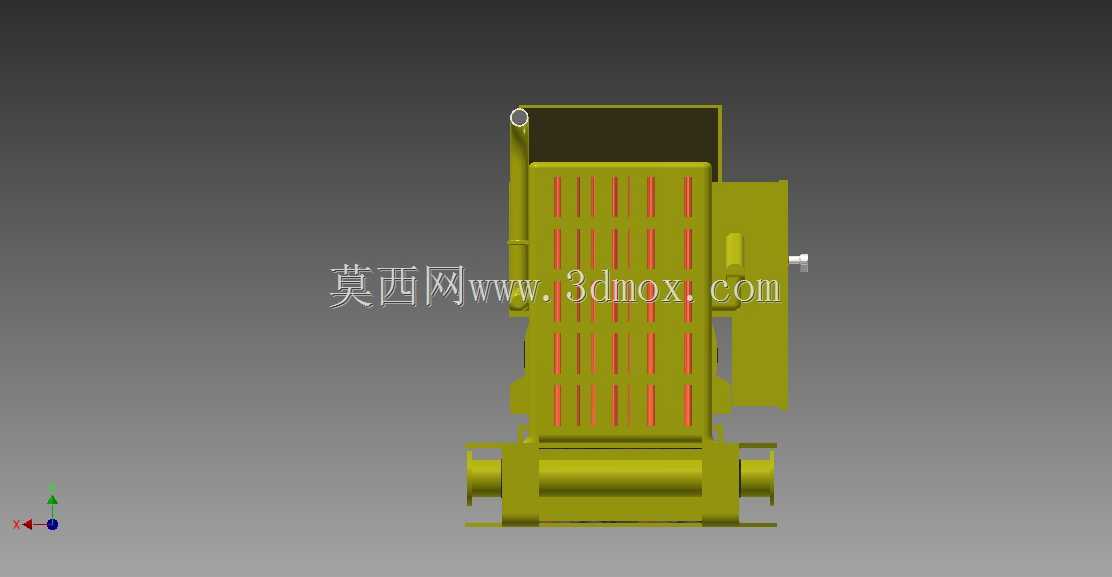

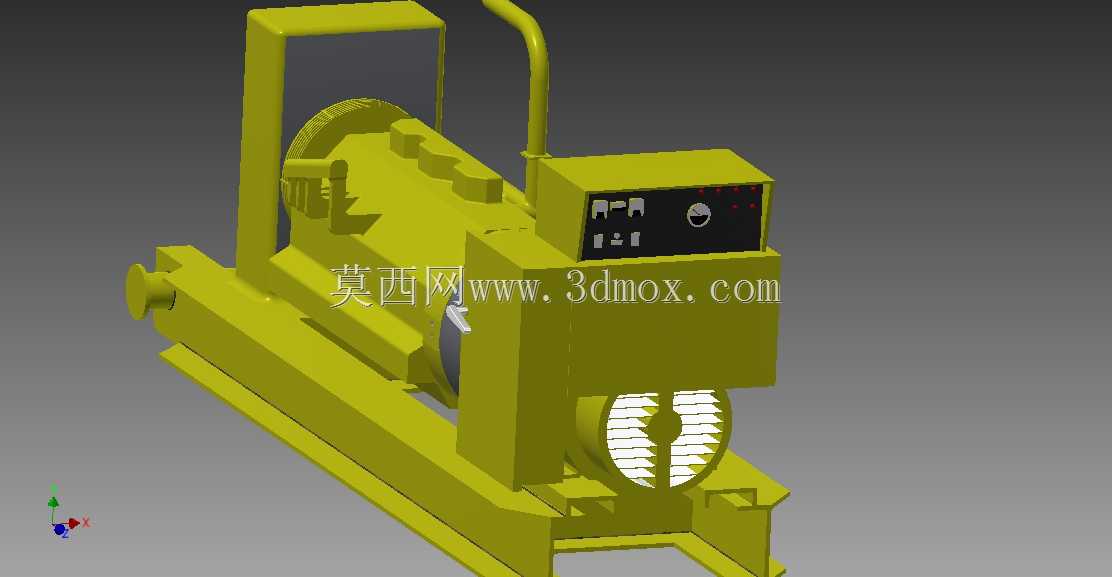

　　散热系统的布置考虑了野外使用的扬尘问题，水箱散热面朝向机组侧方，进风位置预留了足够的导流空间，避免热风被重新吸入散热回路造成散热效率下降，排气系统的管路沿着框架内侧排布，外层做了隔热防护结构，防止现场操作人员误触烫伤，同时排气出口朝向斜上方，避免排气直吹地面造成扬尘。控制箱布置在机组端部的操作侧，面板高度距离底座安装面约1.1米，刚好匹配成年人站立操作的视线高度，面板上的仪表、开关、急停按钮的排布按照操作频率做了分区，常用的启动开关、电压调节旋钮布置在右手易触及的区域，状态显示仪表布置在视线正前方，不用俯身或者抬手就能观察运行参数。

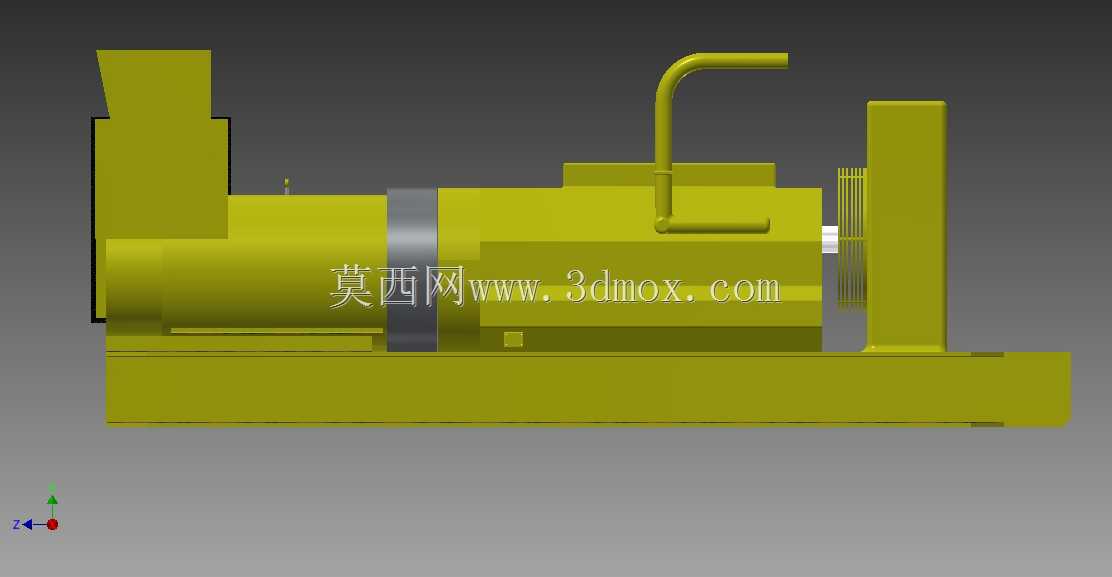

　　从安装边界来看，整机的长宽尺寸控制在1.8米×0.8米以内，高度不超过1.2米，不管是放置在普通货运皮卡的货箱内运输，还是在狭小的临时配电房内布置，都不需要预留过大的周边空间，安装时只需要保证底座四个支撑点落在硬化地面上，不需要做额外的混凝土基础固定，就能满足运行时的稳定性要求。机组的减震系统采用橡胶减震块布置在发动机、发电机与底座的连接位置，能过滤掉运行时90%以上的高频振动，不会把振动传递到放置地面，即使是在临时搭建的活动板房旁边放置运行，也不会造成板房结构共振。接线腔的位置做了防水翻边结构，户外雨天使用时，雨水不会顺着接线缝隙渗入腔体内造成短路风险，腔体内预留了足够的接线空间，适配不同线径的动力电缆接入，不用额外扩展接线端子。

　　在结构细节处理上，所有外露的钢结构件都做了圆角过渡，没有尖锐的棱角突出，避免现场操作、搬运时出现磕碰划伤的问题，所有的连接螺栓都采用防松结构，在长期振动工况下不会出现松动脱落的问题，日常检查时只需要按照保养周期核查关键连接点的力矩即可，不需要频繁做紧固操作。油箱的加注口布置在底座侧面，高度距离地面约0.5米，加注燃油时不需要登高操作，油位观察窗采用透明耐油材质，站在地面就能直接观察剩余油量，不用打开油箱盖探看。扶手结构布置在机组两侧，在短距离人力移位时，两名操作人员可以直接握持扶手推移，不需要额外借助撬棍等工具，扶手的握持位置做了防滑处理，即使手上沾有油污也能稳定施力。
