挤出机十字连接头筒结构设计

　　在塑料挤出成型生产线的核心功能段中，十字头筒是衔接挤出机机筒出料端与成型模头的关键过渡承载部件，其结构合理性直接影响熔体输送的稳定性、压力分布均匀性以及整条产线的连续运行时长。这类部件常见于管材挤出、线缆包覆、异型材挤出等生产场景，不同工况下的结构细节会随加工物料特性、挤出压力等级、模头连接形式做针对性调整，但核心的功能逻辑始终围绕熔体导流、结构承载、接口适配三个核心维度展开。从实际装配关系来看，该部件一端通过法兰止口与挤出机机筒的出料端面定位连接，止口位置需保证与机筒内孔的同轴度控制在0.02mm以内，避免熔体流经变径位置时出现滞流死角，长期生产过程中残留物料过热降解，影响最终制品的外观与力学性能。

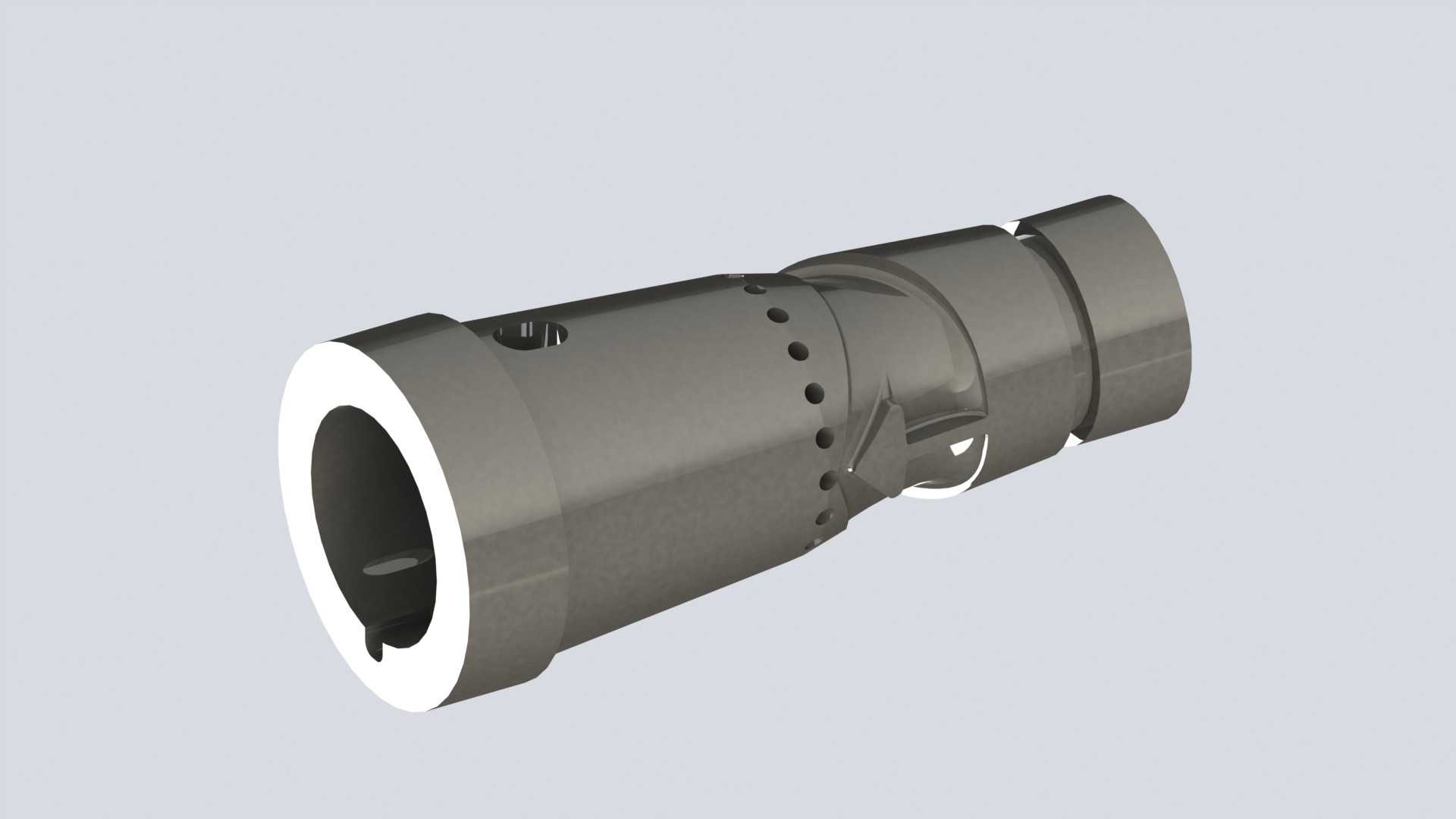

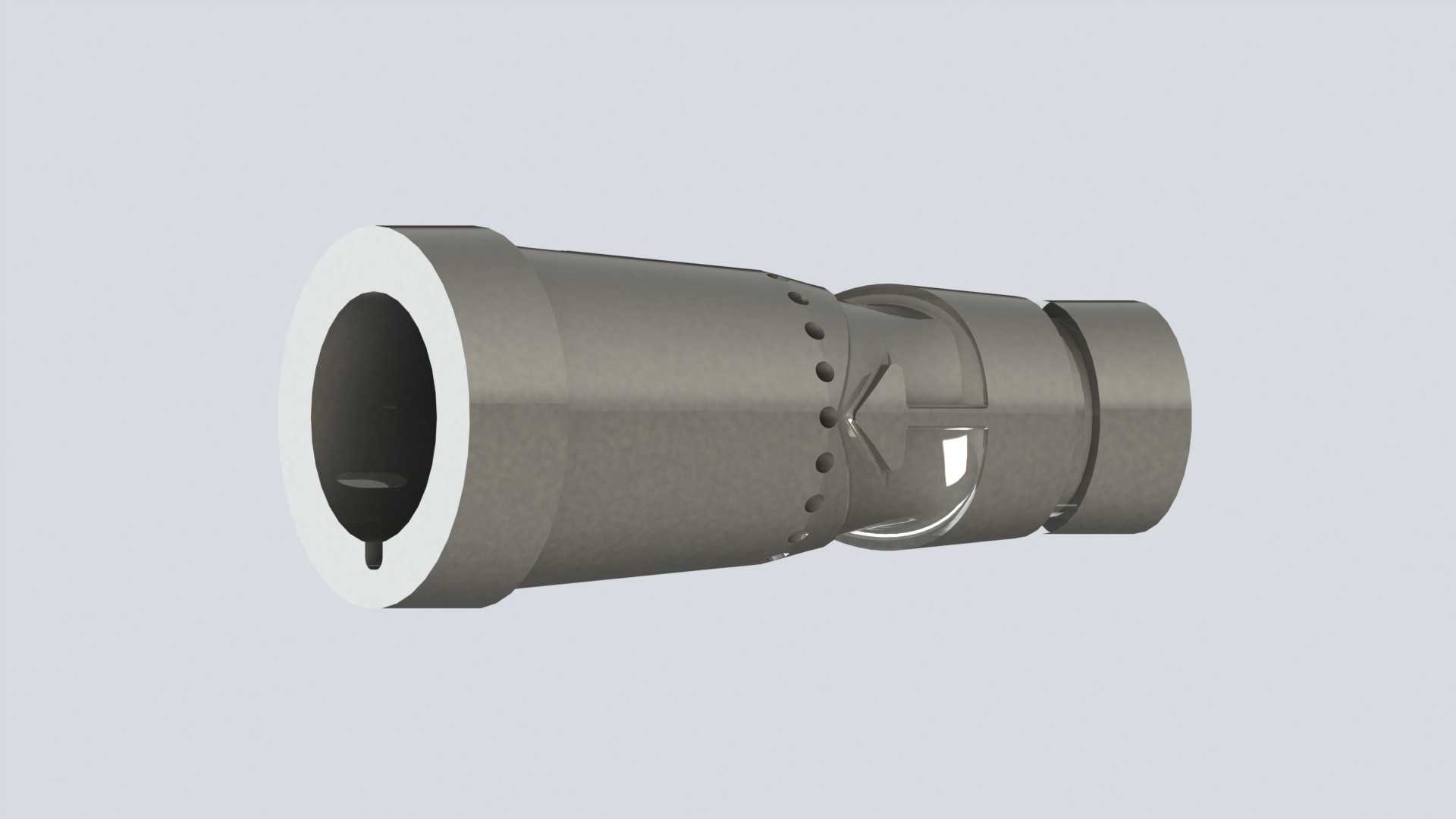

　　另一端则通过外圆定位结构与对应规格的成型模头配合，连接端面设置的密封槽可适配耐高温氟橡胶密封圈，防止高压熔体从结合面溢出造成生产中断。部件外圆分布的多组径向孔位，主要用于安装温度传感器、压力检测元件以及加热冷却回路的接头，不同孔径的孔位沿熔体流动方向按梯度排布，可实时采集不同位置的熔体状态参数，为工艺参数调整提供准确的数据支撑，部分孔位还兼具排气功能，可将熔体裹挟的微量气体在进入模头前导出，避免制品内部出现气泡、表面出现料花等质量缺陷。从结构设计逻辑来看，该部件看似复杂的曲面与孔位组合，本质是将熔体导流、元件安装、结构连接、密封承压等多个独立功能模块整合到单一筒状零件上，减少了多段连接带来的密封风险与装配累积误差。

　　内部流道采用流线型过渡设计，不存在直角转折与突变截面，可有效降低熔体流经时的剪切热与压力损失，针对不同加工物料的流动特性，流道表面的粗糙度要求也存在差异，加工聚烯烃类通用塑料时流道抛光至Ra0.8即可满足要求，若用于加工PVC等热敏性物料，流道表面需做镜面抛光处理并镀硬铬，进一步降低物料挂壁残留的概率。部件的壁厚设计经过严格的强度校核，在挤出机额定最大挤出压力下，筒壁的径向变形量需控制在0.01mm以内，避免长期高压工况下出现疲劳开裂，同时壁厚的均匀性也会直接影响加热圈的热传导效率，壁厚偏差过大会导致筒身周向温度分布不均，造成熔体流速不一致，最终引发制品壁厚偏差、出料不均等问题。在安装边界方面，

　　该部件的外圆尺寸需适配对应规格挤出机的加热圈、冷却风环等外围辅件的安装尺寸，两端连接法兰的螺栓孔位置、孔径需与机筒、模头的安装孔位完全匹配，避免现场安装时出现干涉无法装配的问题。部件上设置的定位销孔可保证每次拆装后都能回到初始装配位置，减少重新校准流道同轴度的工作量，降低设备维护的时间成本。从实际使用反馈来看，这类十字头筒的失效形式多为流道磨损、密封面腐蚀、孔位连接处开裂，因此在设计阶段就需要针对不同工况选择合适的基体材料与表面处理工艺，常规工况下采用40Cr调质处理即可满足强度要求，高磨损、强腐蚀工况下则可选用38CrMoAlA做渗氮处理，表面硬度可达HV900以上，大幅提升部件的使用寿命。在三维建模过程中，需要重点关注各功能孔位与内部流道的位置关系，避免出现孔位打通流道造成熔体泄漏的问题，同时所有棱角位置都需要做圆角过渡处理，减少应力集中点，提升部件的抗疲劳性能。流道部分的建模需要严格按照流线型方程生成曲面，保证曲面的连续性，避免后续数控加工时出现刀路顿挫，影响流道的表面加工质量。对于装配配合面，需要在建模时就预留合理的公差带，过盈量过大将导致现场装配困难，间隙过大则会出现定位偏差、密封失效等问题。
