瓶盖注塑成型模具整体结构设计

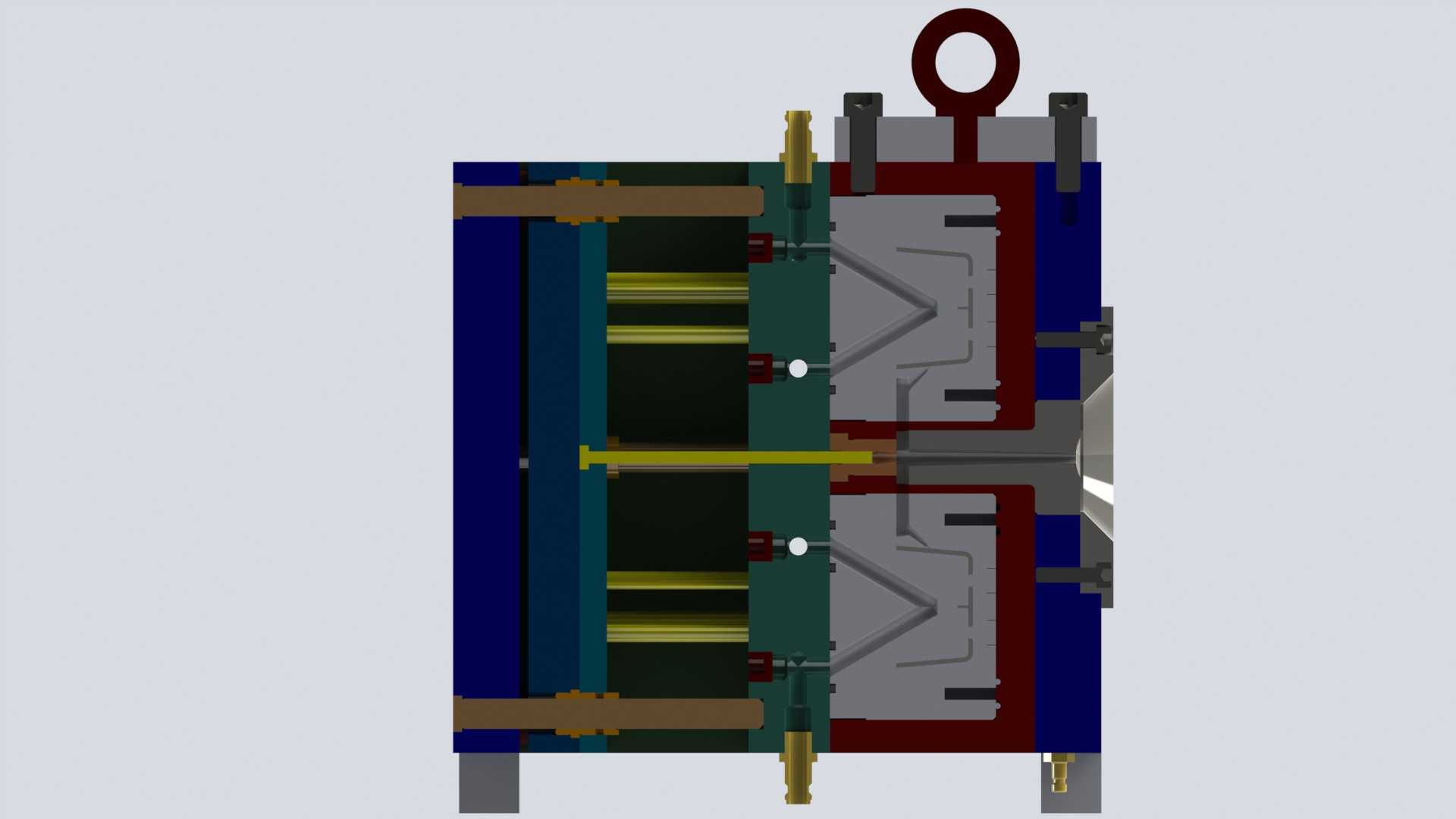

　　这套模具面向瓶装快消品包装领域的瓶盖量产需求设计，适配卧式注塑机安装使用，核心成型对象为带内螺纹结构的塑料瓶盖，可兼容PP、PE等常用热塑性包装塑料的注塑加工，单批次可实现稳定连续生产，适配中小批量到大规模量产的不同生产节拍要求。从实际生产场景来看，这类模具通常安装在100-160吨锁模力的卧式注塑机上，匹配标准注塑机的拉杆间距、定位圈尺寸与顶出孔位，安装时无需额外定制转接板，可直接通过压板固定在注塑机的动定模安装板上，模具总厚度控制在常规注塑机的容模厚度区间内，开模行程满足瓶盖脱模所需的抽芯与顶出距离要求，不会出现开模行程不足导致的取件卡滞问题。模具整体采用标准三板式模架结构，从外侧可见的分层结构分别对应定模座板、定模板、动模板、

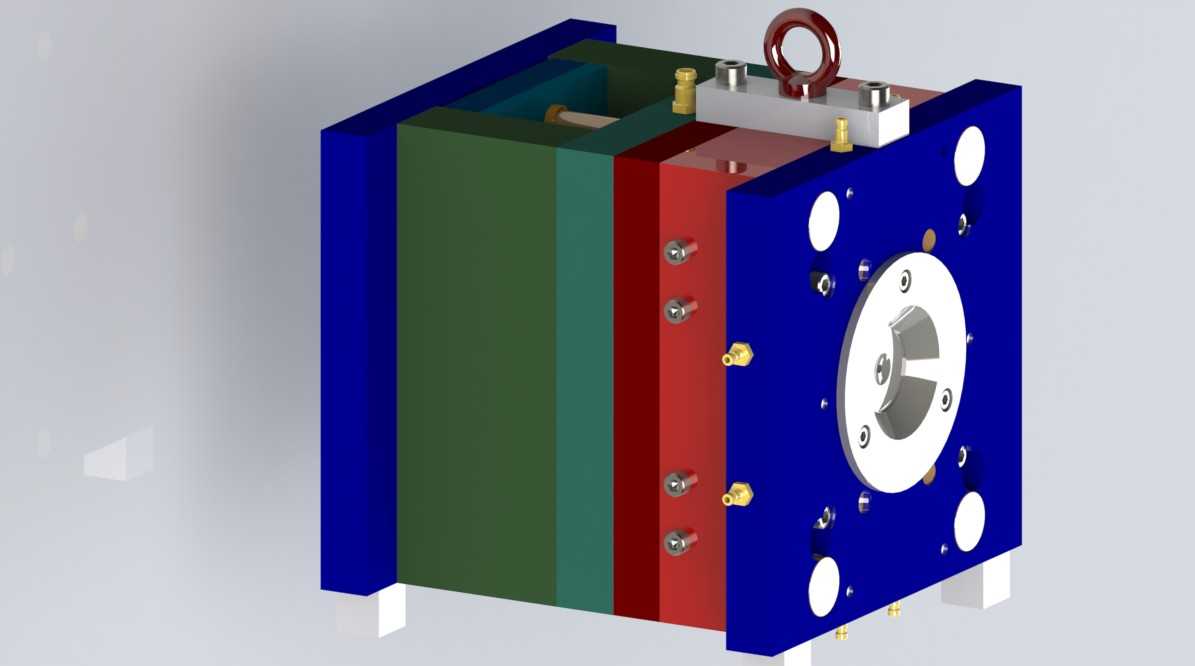

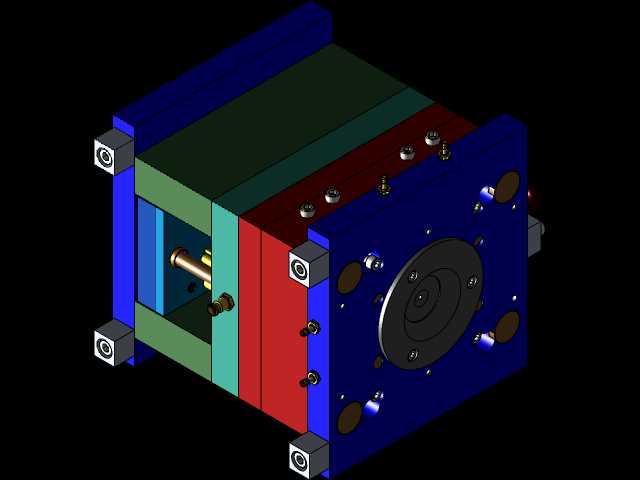

　　支承板与动模座板，不同颜色的板件在实际加工中会做不同的表面处理，定模侧的蓝色面板为面板层，集成了冷却水路接口与定位结构，红色、绿色的分层结构分别对应型腔板与型芯固定板，板件之间通过内六角螺钉与精密导柱导套实现定位连接，导柱导套采用间隙配合公差，合模时的定位精度可控制在0.02mm以内，避免合模错位导致的瓶盖飞边、壁厚不均问题。模具顶部设置的吊环结构为整模吊装转运设计，单吊环承重满足整模重量的吊装安全要求，模具转运、上机安装时可直接通过吊环配合天车完成起吊作业，无需额外捆绑吊装带，避免吊装过程中模具磕碰损伤配合面。成型部分的结构设计围绕瓶盖的结构特点展开，型腔侧加工出瓶盖的外轮廓与防滑纹理，型芯侧集成了内螺纹成型结构，

　　针对瓶盖的内螺纹特征，模具采用了旋转脱螺纹或者强脱的适配结构，根据塑料材质的收缩率特性预留了足够的成型收缩量，确保成型后的瓶盖螺纹可与标准瓶口实现顺畅旋合，配合松紧度满足包装密封要求。冷却系统采用了环绕型腔与型芯的循环水路设计，水路接口设置在模具的外侧板面上，采用标准的水嘴接头规格，可直接对接工厂的冷却水循环系统，水路距离成型面的距离控制在合理区间，确保冷却均匀，避免瓶盖出现冷却不均导致的翘曲、缩痕缺陷，将单模成型周期控制在合理范围内，提升生产效率。浇注系统采用侧浇口或者点浇口设计，根据模架结构匹配对应的浇口形式，熔融塑料从注塑机喷嘴注入后，经过主流道、分流道均匀进入型腔，浇口位置选择在瓶盖的非外观面，

　　成型后浇口残留不影响瓶盖的外观与使用性能，浇口尺寸经过核算，确保充模过程顺畅，不会出现浇口过早冷凝导致的充模不足问题。脱模机构设置在动模侧，顶出元件采用顶杆或者推板结构，顶出力均匀分布在瓶盖的端面位置，避免顶出过程中瓶盖出现顶白、变形问题，顶出行程经过精确计算，确保瓶盖完全脱离型芯后可自动坠落，配合注塑机的自动取件系统可实现无人化连续生产。模具的各滑动配合面都做了相应的硬度处理与润滑设计，导柱、导套、顶杆等运动部件采用耐磨钢材制作，表面淬火处理后硬度达到HRC55以上，长期生产过程中磨损量极小，可保证模具的使用寿命达到数十万模次以上。在实际投产前的试模环节，这套结构可快速调整工艺参数，针对不同塑料原料的流动性调整注射压力、保压时间与冷却时间，快速获得合格的成型样件，无需对模具结构做大范围修改，降低试模成本与周期。模具的所有零部件都采用标准化设计，易损件如顶杆、水嘴、弹簧等都采用行业通用标准件，后期生产过程中出现零部件损坏时可快速采购替换，减少停机维修时间，降低生产维护成本。从结构合理性来看，这套模具的排气槽设置在分型面位置，充模过程中型腔内的空气可通过排气槽顺畅排出，避免出现困气导致的烧焦、缺料问题，分型面的贴合精度经过研磨处理，合模后分型面间隙控制在塑料溢边值以内，生产过程中不会出现飞边问题，减少后续去飞边的人工成本。
