带红外感应的壁挂式控制器外壳结构设计

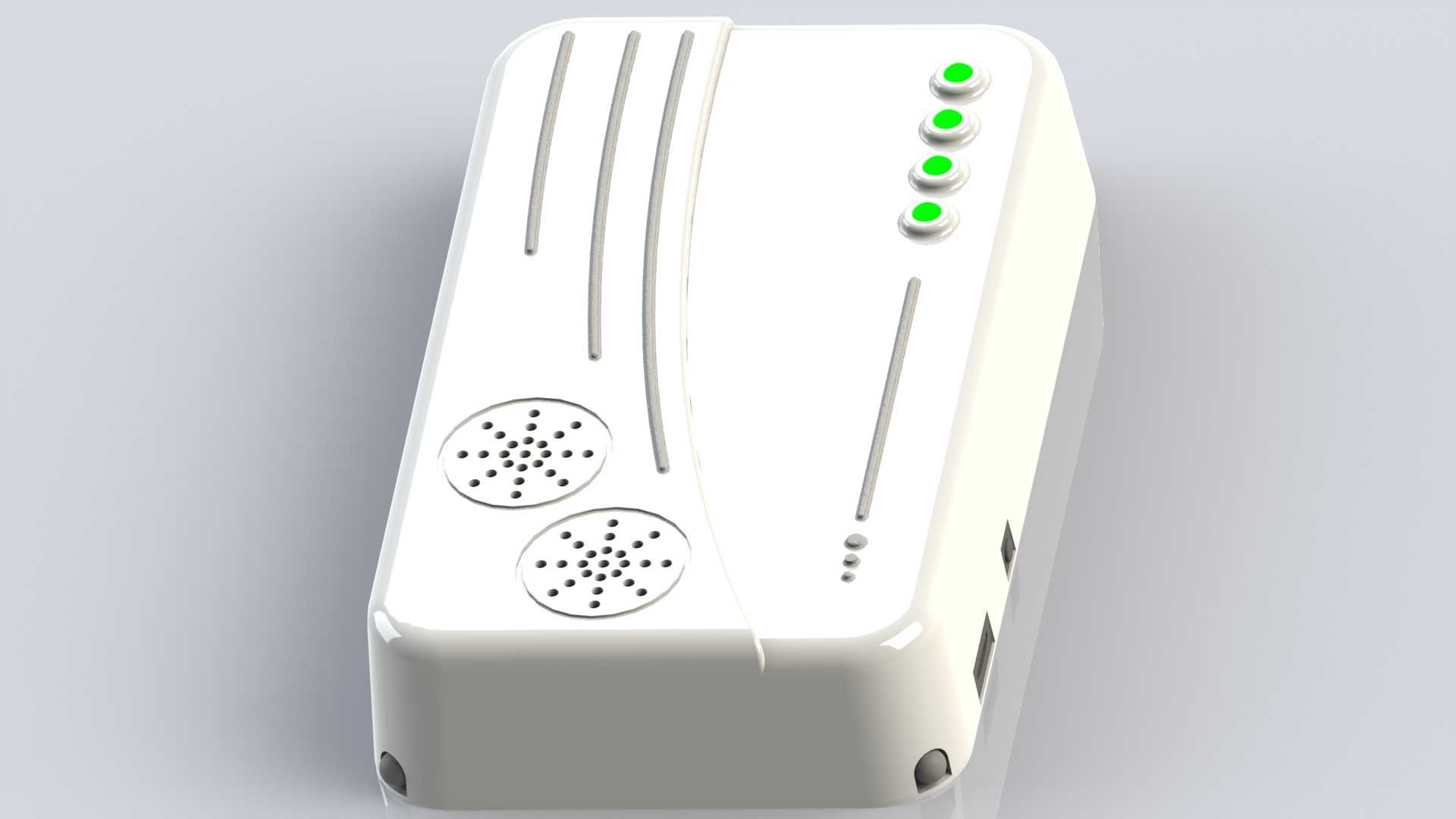

　　这款壁挂式控制器外壳主要面向民用及商用空间的智能感应控制场景，可适配人体存在检测、环境参数采集联动、小型设备本地控制等多种使用需求，常见于走廊照明控制、公共区域设备启停控制、小型安防感应终端等安装场景。壳体整体采用圆角长方体造型，边角做了大圆弧过渡处理，既避免安装使用过程中磕碰划伤，也能适配多数现代装修风格的墙面视觉搭配，不会产生突兀的视觉感受。

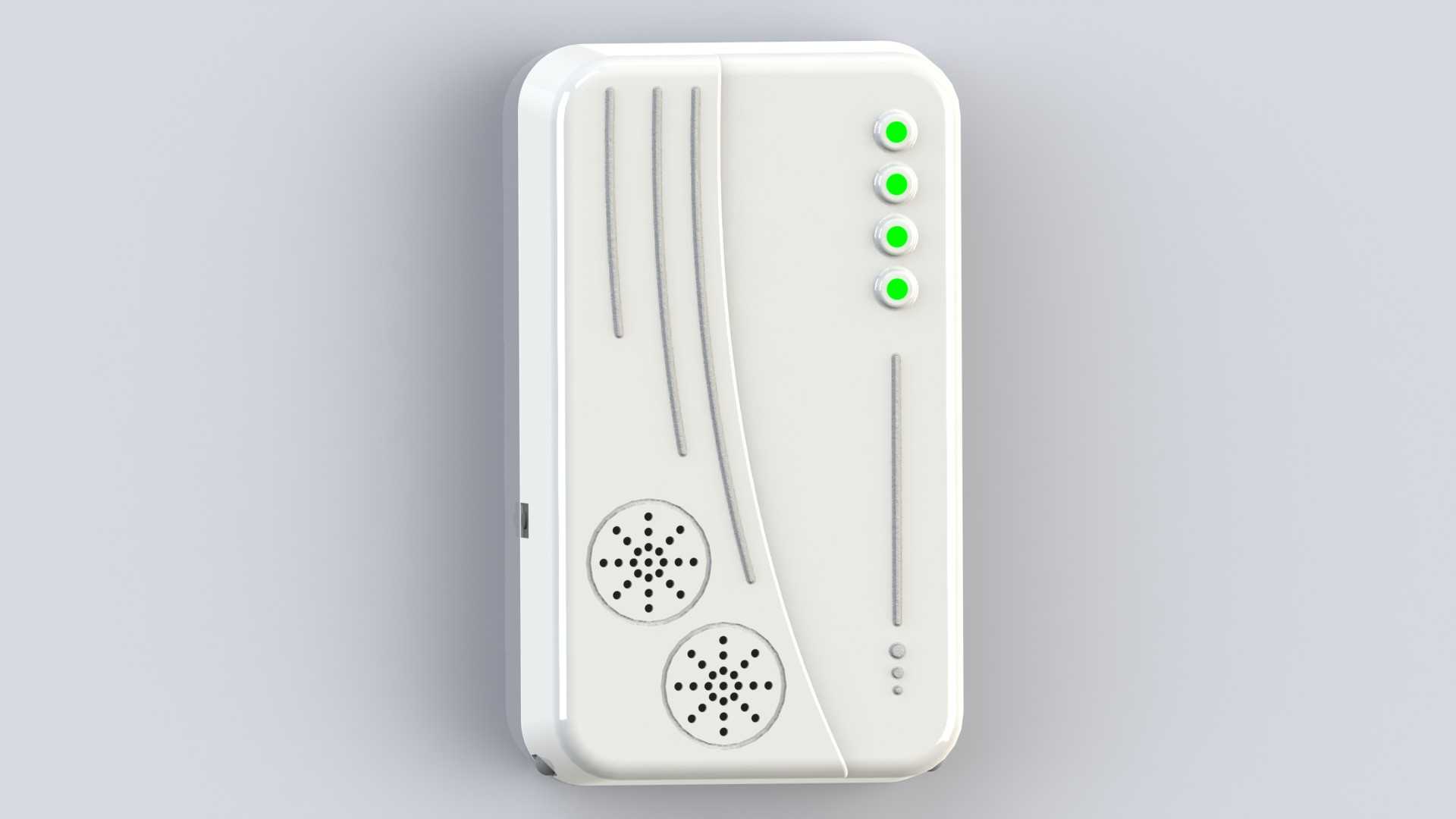

　　从结构布局来看，壳体正面上方排布四颗带绿色指示灯的功能按键，按键采用下沉式凸点设计，按压行程控制在1.2mm左右，既保证按压反馈清晰，也能避免日常清洁时误触；按键旁预留的指示灯导光柱直接与壳体一体注塑成型，减少额外装配零件的同时，也能避免指示灯漏光串光的问题。正面下方区域设置两个圆形出声孔阵列，每个出声孔采用0.8mm直径的微孔排布，孔位间距保持1.5mm，既保证内部蜂鸣器或者小型扬声器的出声通透度，也能阻挡日常环境中的灰尘、飞虫进入壳体内部，出声孔区域做了0.3mm的下沉台阶，粘贴防水透气膜时可以精准定位，不会出现膜片偏移的问题。

　　红外感应窗口的位置设计是这款壳体的核心考量点，窗口设置在壳体正面靠下的窄条区域，倾斜角度做了5度的下倾处理，结合内部红外传感器的探测角度，可以实现安装高度1.2-1.8米区间内，下方120度扇形区域的无死角覆盖，不会出现靠近墙面的探测盲区，同时窗口位置避开了正面按键和出声孔的结构干涉区域，传感器安装柱直接从壳体内筋位延伸出来，装配时不需要额外支架，直接用螺丝固定即可保证传感器位置精度。壳体侧面预留两个标准USB接口的开孔位，开孔边缘做了0.2mm的倒角处理，插头插拔时不会刮伤接口外层镀层，接口位置距离壳体底部20mm，插线后线材自然下垂，不会弯折线材接口处，延长外接数据线的使用寿命。

　　壳体的安装方式采用壁挂式卡扣加螺丝固定的双重结构，背部设置两个挂墙卡扣位，间距符合标准86型接线盒的安装孔距，既可以直接挂装在墙面预打膨胀螺丝的位置，也可以直接适配现有86底盒安装，不需要额外重新打孔；卡扣旁预留两个M3螺丝固定孔，挂装完成后拧紧螺丝即可锁定壳体，避免公共区域被非工作人员随意拆卸。壳体上下盖采用止口配合结构，止口搭接量控制在2.5mm，配合间隙预留0.15mm，既保证上下盖装配后缝隙均匀，也能达到IP30的防护等级，满足室内安装的防尘要求。

　　壳体表面的浅灰色装饰线条采用模具晒纹加局部EDM抛光的工艺实现，不需要额外做丝印或者喷涂处理，注塑完成后即可呈现出层次感，避免长期使用后标识磨损脱落的问题；线条位置同时作为壳体内部的加强筋走向参考，筋位厚度控制在壳体壁厚的0.6倍，避免注塑时出现表面缩痕，同时提升壳体整体的抗形变能力，1米高度自由跌落至水泥地面时，壳体不会出现开裂、卡扣断裂的问题。壳体内部预留了PCB板安装柱，安装柱高度根据常用的红外感应控制板尺寸设计，可兼容最大尺寸90mm*55mm的PCB板安装，板上元件最高高度不超过15mm即可顺利合盖，不需要额外调整结构，通用适配性较强。
