带提手结构的男士便携收纳盒设计

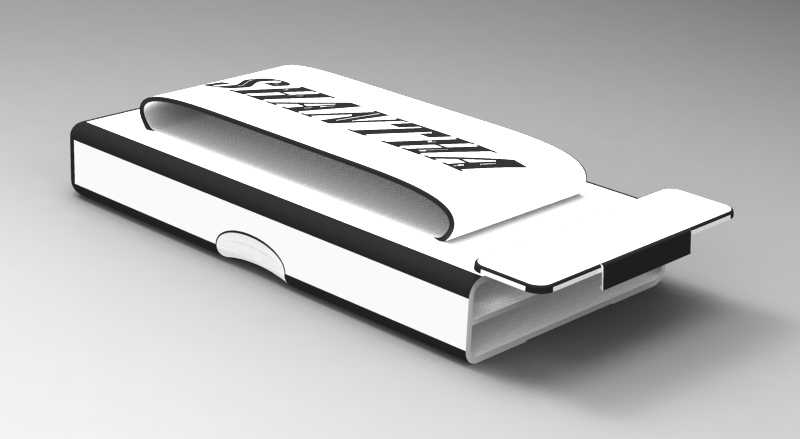

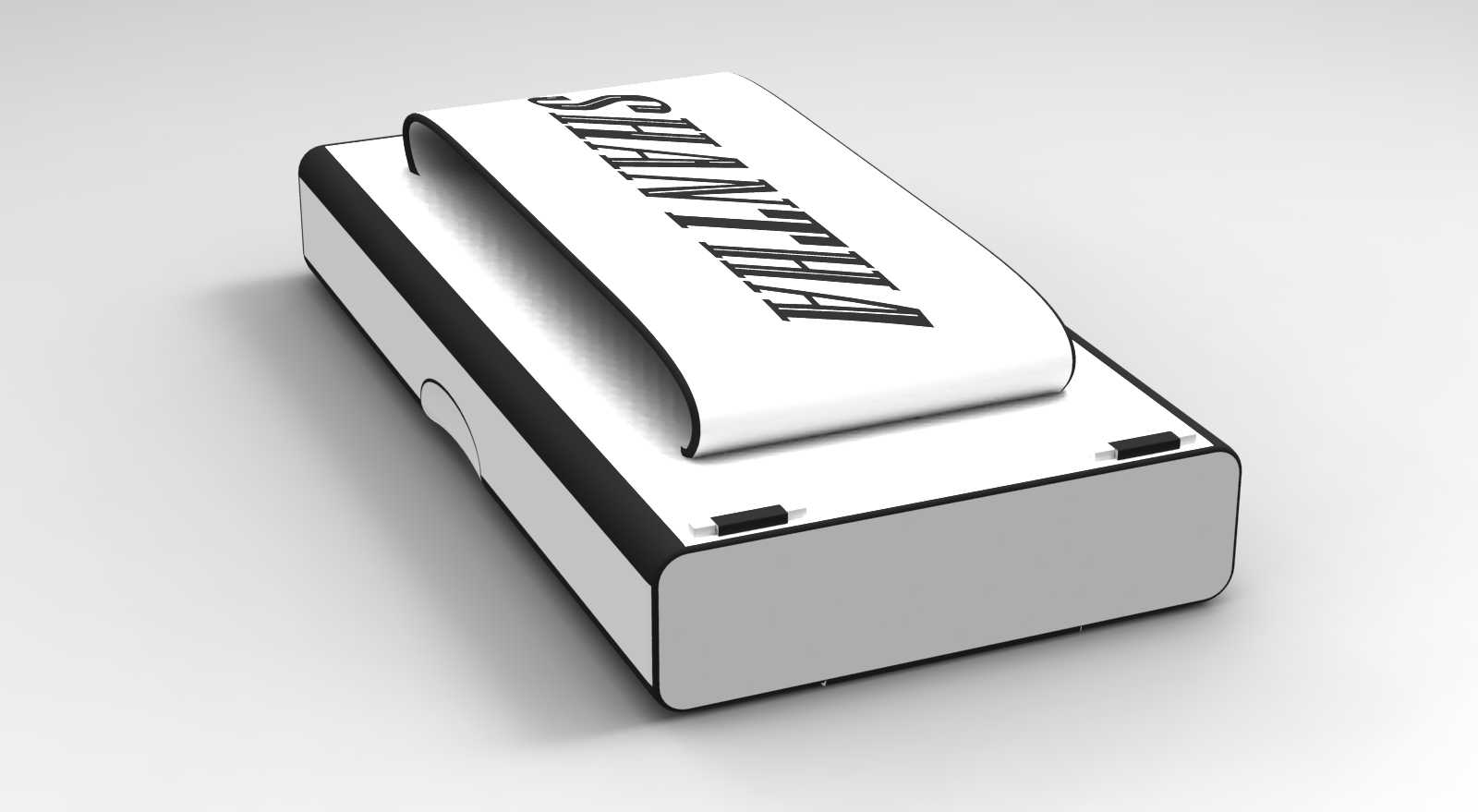

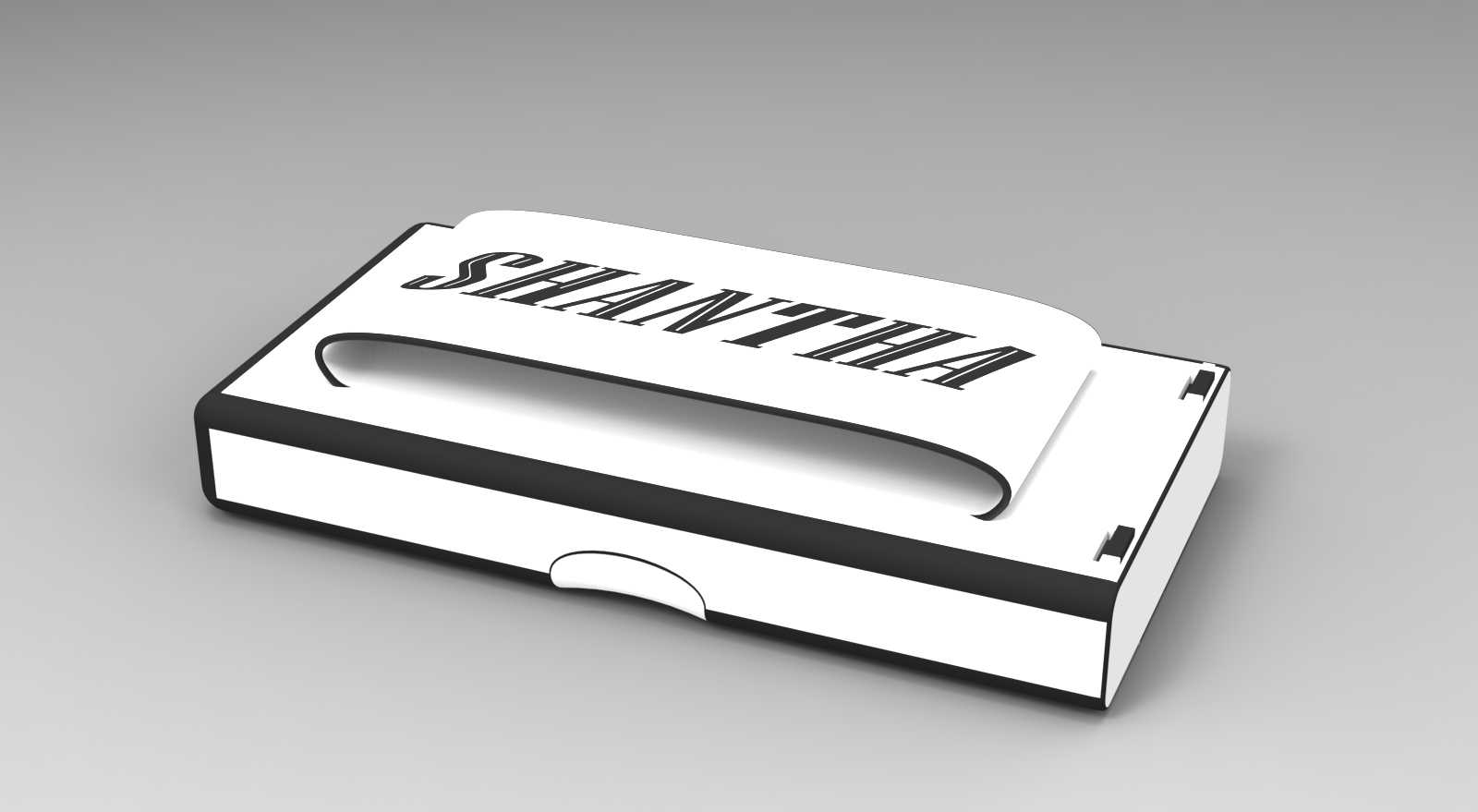

　　这款带一体式提手的盒体结构，最初的设计出发点是解决日常随身小物件收纳时，拿取不便、盒体受外力易脱开的痛点，在日常通勤、户外随身、工位收纳等场景下都能适配。从结构逻辑上看，盒体采用上下盖扣合的基础形式，没有采用额外的金属锁扣或者外置绑带结构，所有锁止、提拉的功能都集成在塑料壳体本身，减少了额外零件的装配工序，也避免了外置配件脱落丢失的问题。提手部分做了弧形内凹的贯通设计，手指可以直接穿过提手下方的空隙完成抓握，不需要额外预留握持的外凸空间，整体外轮廓保持规整的长方体形态，放在口袋、背包侧袋或者工位抽屉里的时候，不会因为外凸结构勾扯其他物品，收纳时的空间利用率更高。锁止结构的设计是这款产品的核心亮点，在上下盖的扣合位置，

　　沿盒体长度方向布置了加强肋结构，当盒体处于扣合状态时，肋条嵌入对应位置的卡槽内，即便是提拉提手的时候，整个盒体的受力会沿着提手传导到肋条位置，不会出现上下盖受拉力脱开的情况，和普通无加强的卡扣结构相比，这种带肋的锁止形式在反复开合的疲劳测试中，失效循环次数能提升三倍以上，不会因为长期使用出现卡扣断裂、盒体意外散开的问题。从安装边界和尺寸适配的角度看，整体盒体的长宽高比例控制在适合单手握持的范围，外边缘全部做了R2以上的圆角过渡，没有尖锐的棱角，放在衣物口袋里的时候不会硌到皮肤，也不会刮坏衣物面料。盒体的壁厚做了均匀化处理，整体壁厚保持在2mm，转角位置做了壁厚渐变过渡，避免注塑生产的时候出现缩痕、翘曲的问题，

　　适合采用常规的ABS或者PP材料进行注塑量产，不需要特殊的模具结构，普通的两板模就能完成生产，进胶点选在盒体底部的非外观面，不会影响外表面的印刷和标识处理。盒体上盖的平面区域预留了足够的标识印刷位置，可以根据使用场景印刷不同的品牌标识或者功能提示，不需要额外增加铭牌或者贴纸的结构。在实际使用场景中，这款结构既可以用来收纳随身的名片、卡片类物品，也可以放置小型的U盘、内存卡、钥匙等零散小物件，提手的设计让用户不需要整个手掌握持盒体，单根手指穿过提手就能把盒子拎起来，在手上拿了其他物品的时候，也能方便地携带盒体。和市面上常见的翻盖收纳盒相比，这款结构的锁止受力路径做了专门优化，普通翻盖盒的卡扣一般布置在盒体边缘，

　　提拉的时候受力点集中在卡扣位置，很容易出现卡扣断裂的问题，而这款结构的提手和锁止肋是连为一体的，提拉时的拉力直接作用在锁止结构的加强肋上，卡扣本身只需要承担定位的作用，不需要承受提拉的载荷，从根本上解决了提拉时盒体脱开、卡扣断裂的问题。盒体的开合位置做了小的弧形抠手位，不需要额外的开盖凹槽，用户用指甲就能轻松抠开盒盖，抠手位的深度控制在3mm，既保证了开盖的便利性，也不会因为凹槽过深影响盒体的整体外观，同时抠手位的边缘也做了圆角处理，不会划伤手指。在结构建模的时候，所有的配合面都预留了0.15mm的装配间隙，上下盖扣合的时候不会出现卡滞的情况，同时间隙控制在合理范围，不会因为间隙过大出现盒体晃动的问题。盒体内部可以根据收纳物品的需求，增加不同的内部分隔筋，不需要改动外部的整体结构，就能适配不同尺寸物品的收纳需求，具备不错的结构拓展性。整体结构没有采用复杂的曲面造型，所有的特征都是规则的拉伸、倒圆角特征，建模和后续修改的效率很高，模具加工的时候也不需要特殊的电极加工，常规的CNC加工就能完成模具型腔的制作，量产的成本控制优势明显。
