嵌入式方形带滤网排水地漏结构设计

　　这类方形嵌入式排水构件，主要应用在整体卫浴底盘、商用厨房操作区、模块化集成房地面、工业清洗工位等需要同平面安装排水点位的场景，区别于普通圆形地漏，方形外沿的结构能更好适配方形裁切的安装开孔，和一体化成型的防水底盘贴合度更高，不会出现圆形构件和方形安装位匹配时的边角密封缺口问题。

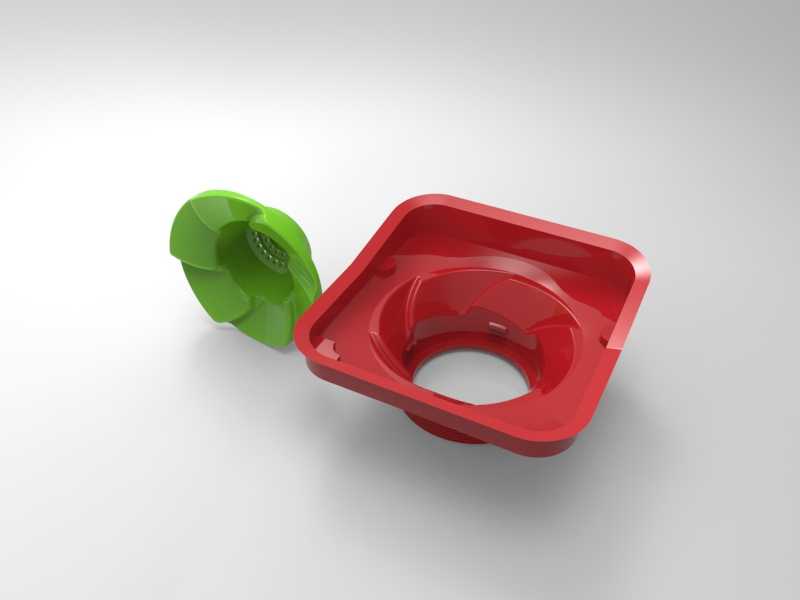

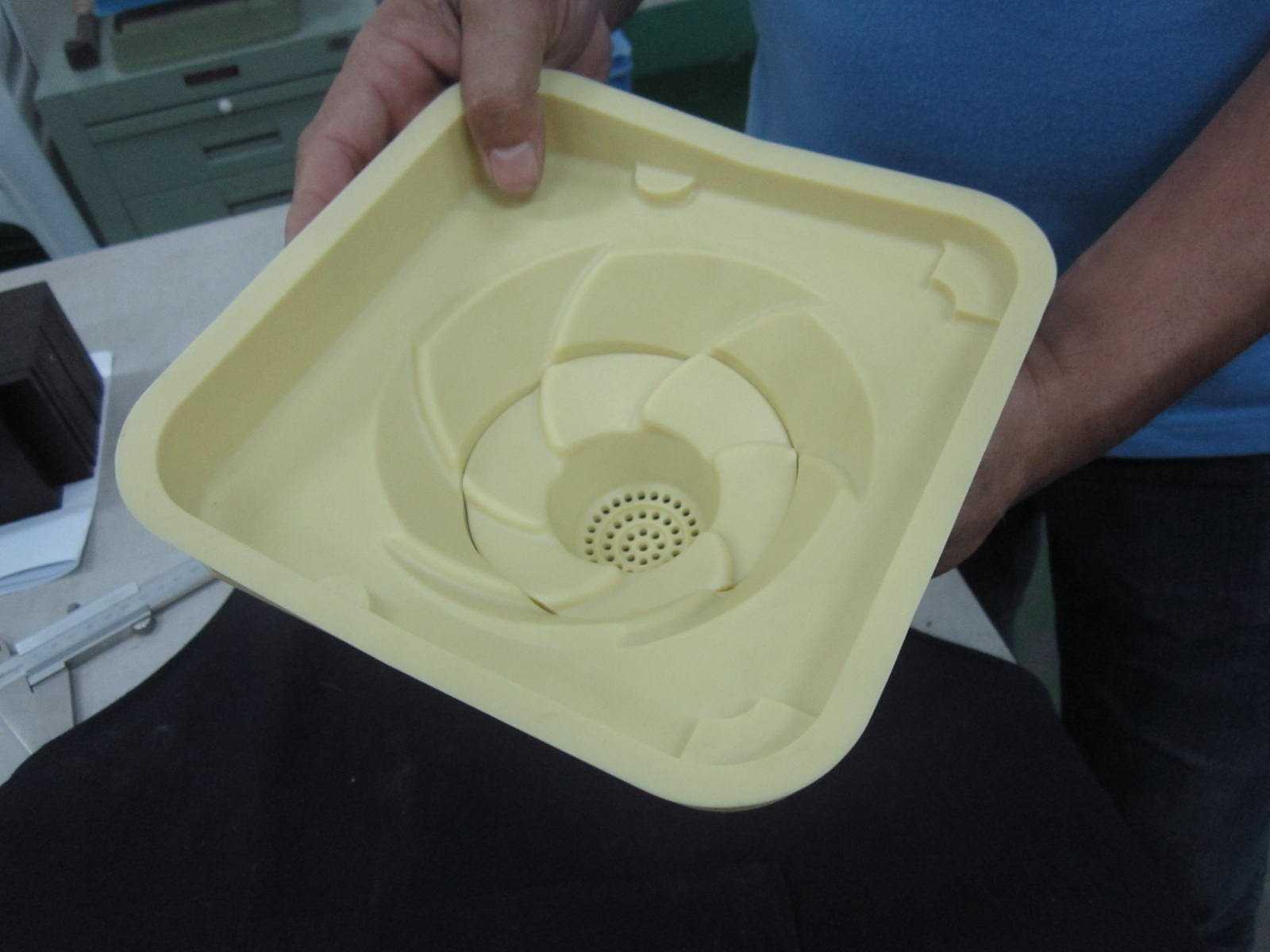

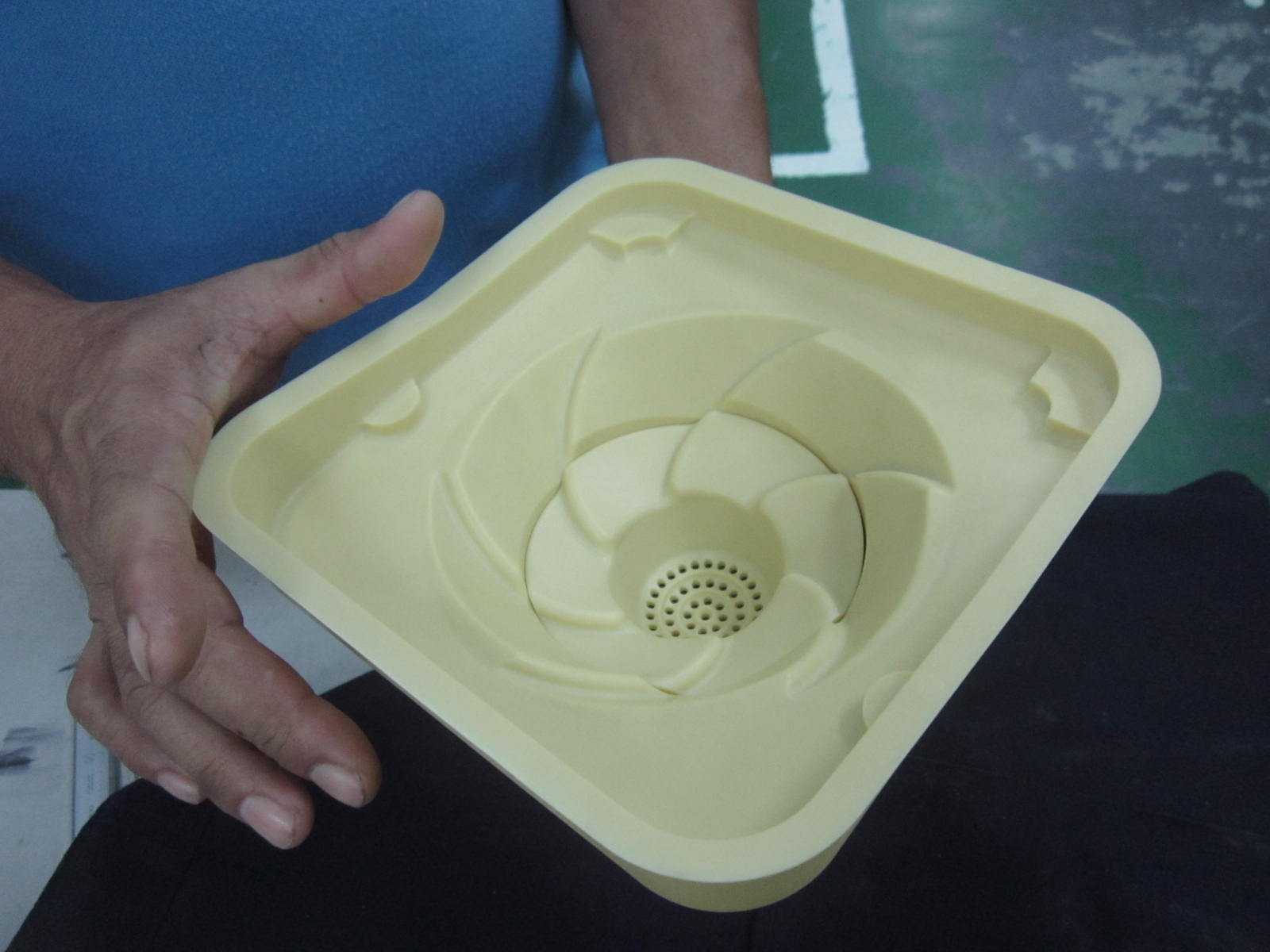

　　从实际使用功能来看，构件核心分为三个功能段：上方的方形承托法兰边，主要作用是搭在安装基面的预留台阶上，承担构件自身和上方过流杂物的重量，避免构件整体落入排水管道；中间的锥形导水腔，内壁做了顺滑的弧面过渡，没有直角积污死角，水流进入后能顺着弧面快速汇入下方出水口，不会在腔体内形成滞流区；内嵌的金属滤网采用带冲压格栅加细密过水孔的双层结构，上层大格栅能拦截头发、食物残渣、生产碎屑等大体积杂物，下层细密孔可以阻挡细小砂石进入排水管道，减少管道堵塞的概率，滤网和腔体采用间隙配合，不需要额外工具就能直接提起清理，日常维护的操作门槛很低。

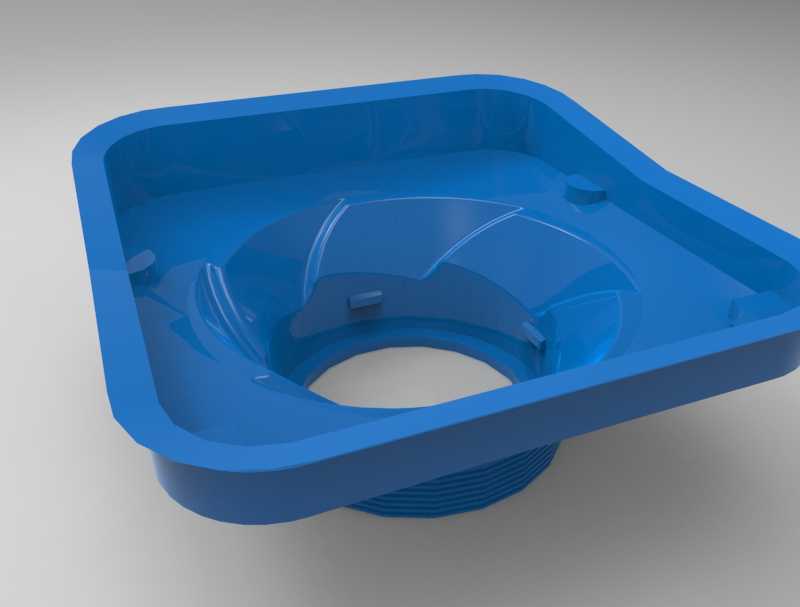

　　设计过程中首先要匹配安装边界的尺寸要求，方形外沿的边长要比安装基面的预留开孔大15-20mm，保证搭接量足够，不会因为基面施工误差导致构件掉落；腔体的下沉深度要适配防水底盘的下方预留空间，不能超出底盘下部的架空层高度，避免和下方的横向排水支管产生干涉；下方的出水接口要匹配常用的PVC排水支管外径，接口处做一圈限位凸台，安装时直接套入管道后打密封胶即可，不需要额外做变径转接。

　　结构细节上，腔体的壁厚根据选用的材质做对应调整，如果采用硬质PVC注塑成型，壁厚控制在2.5-3mm，既能满足承重要求，也不会因为壁厚过大导致注塑成型时出现缩痕；如果采用不锈钢冲压成型，板材厚度选0.8-1.2mm即可，通过法兰边的折边结构提升整体刚性，避免踩踏时出现变形。导水腔的锥度设置在12-15度之间，这个角度既能保证水流有足够的下泄速度，也能控制腔体的整体高度，减少对安装空间的占用。滤网的提手做了内藏式设计，不会高出法兰平面，不会影响地面的平整度，日常走动或者放置设备时不会被提手绊倒，也不会因为磕碰导致提手断裂。

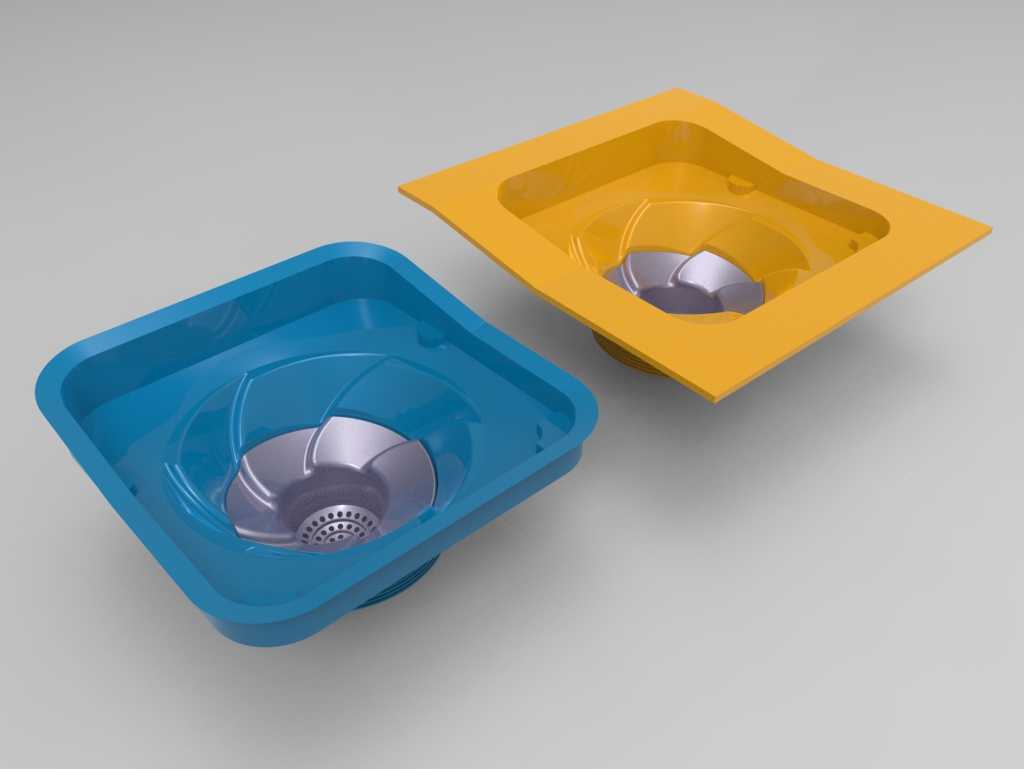

　　在不同应用场景下，这类构件的细节会做对应调整：用在商用厨房的版本，滤网的过水孔直径会适当缩小，避免食物残渣大量进入管道，同时腔体表面做光滑的易清洁涂层，油污附着后可以直接用抹布擦拭干净；用在工业清洗工位的版本，会适当加大法兰边的厚度，提升承重能力，满足小推车、重型工件经过时的承重要求，滤网的格栅间距也会调整到和工位产生的杂物尺寸匹配，拦截效率更高；用在整体卫浴的版本，法兰边会做和底盘同色的表面处理，安装后和地面的视觉一致性更好，不会有突兀的拼接感。

　　安装时需要注意，法兰边和安装基面的搭接位置要打一圈中性硅酮密封胶，避免水流从搭接缝隙渗入防水层下方，长期使用导致基面发霉或者渗漏；下方出水接口和排水管道的连接位置要做密封处理，同时要保证整个构件的安装水平度，避免出现一侧偏高导致地面积水排不干净的问题。日常使用中只需要定期提起滤网清理拦截的杂物，再用清水冲洗腔体内部即可，不需要做特殊的维护，整体使用寿命能和地面铺装层的使用周期匹配，不需要频繁更换构件。
