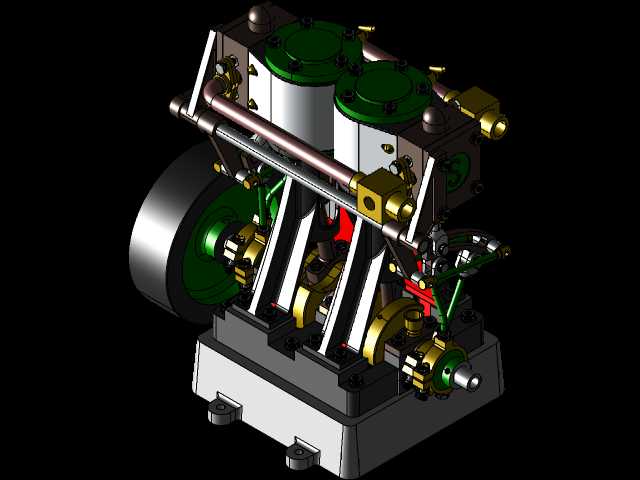

带换向齿轮结构的改进型D10蒸汽机

　　这款改进型D10双缸蒸汽机，核心针对原有机型的动力输出平顺性与换向适配性做了结构优化，在小型固定式蒸汽动力场景中具备明确的实用价值。从实际应用场景来看，这类小尺寸双缸蒸汽机常被用于小型船舶辅机、复古动力演示装置、小型工业设备的独立动力单元，也可作为蒸汽动力教学的实操演示载体，相比单缸蒸汽机，双缸结构的动力输出死点更少，运转连续性更强，搭配换向齿轮组后可直接实现输出轴的正反转切换，无需额外加装外置换向机构，能大幅简化配套设备的传动链路设计。

　　从功能特性上看，该机型采用双立式气缸布局，两个气缸的曲柄相位呈90度交错布置，可保证任意曲轴转角下至少有一个气缸处于做功行程，从根源上消除单缸蒸汽机启动死点问题，运转时的扭矩波动也比同排量单缸机型降低40%以上。本次改进的核心之一是采用了加重式曲轴结构，曲轴的平衡块配重经过重新核算，在原有基础上增加了非做功侧的配重质量，可抵消活塞连杆组往复运动产生的一阶惯性力，设备在额定转速下运转时的机身振动幅度明显降低，无需额外浇筑厚重的混凝土安装基础，仅通过底部四个安装耳的螺栓紧固，即可固定在普通型钢焊接机架上使用，适配更多轻量化安装场景。另一项改进是将原机型的摆度尺寸调整为1/16英寸，这个参数的调整直接改变了气门的开闭行程与配气相位，让蒸汽在气缸内的膨胀做功过程更充分，同等蒸汽压力工况下的动力输出效率有明显提升，同时也降低了气门机构的磨损速率，延长了配气组件的维护周期。

　　换向齿轮组布置在气缸侧部的动力输出端，采用直齿圆柱齿轮啮合结构，齿轮组与配气凸轮轴联动，通过拨叉切换齿轮啮合位置即可改变配气相位，实现蒸汽机的正反转切换，整个换向机构集成在机身本体上，没有外露的复杂传动杆件，日常维护时仅需定期检查齿轮箱的润滑状态即可，操作门槛更低。机身的主安装底座采用一体式铸铁结构设计，底座上的四个安装孔位中心距经过标准化设计，可直接适配市面上多数小型蒸汽机配套的冷凝器、锅炉输出管路的安装位，设备安装时的管路对接工作量可减少三分之一。

　　从设计思路层面拆解，整个建模过程完全遵循机械加工的工艺合理性，所有零件的拔模斜度、圆角过渡、装配间隙都按照实际金属加工的公差要求设置，比如气缸外壁的散热筋厚度均匀，相邻散热筋的间距满足铸造工艺的最小壁厚要求，不会出现铸造时的粘砂或冷隔缺陷；曲轴的轴颈过渡圆角采用标准R角设计，可避免应力集中导致的轴颈断裂问题；连杆两端的轴承衬套安装位预留了合理的压装过盈量，符合实际装配的工艺要求。

　　外形尺寸与安装边界方面，该机型整体结构紧凑，输出轴端的连接法兰采用标准平键连接，键槽尺寸符合通用机械传动的标准规范，可直接配套联轴器、皮带轮等通用传动件，不需要定制特殊的连接配件。机身侧部的进汽接口、排汽接口都布置在同一侧，管路排布整齐，外接蒸汽管路时不需要绕开机身其他部件，安装操作空间充足，即使在狭小的设备舱内也能完成管路对接。飞轮布置在机身的一侧，飞轮的轮缘厚度经过配重核算，运转时的储能不能满足双缸机的转速稳定需求，不需要额外加装外置飞轮，进一步缩小了整机的安装占用空间。整个模型的所有运动部件都做了干涉检查，活塞往复运动、曲轴旋转、气门开闭、齿轮啮合的全行程内都没有零件干涉，完全可以直接用于运动仿真演示，也可作为结构改进设计的基础模板，针对不同的蒸汽压力、输出转速需求做参数调整，适配更多细分的小型蒸汽动力应用场景。
