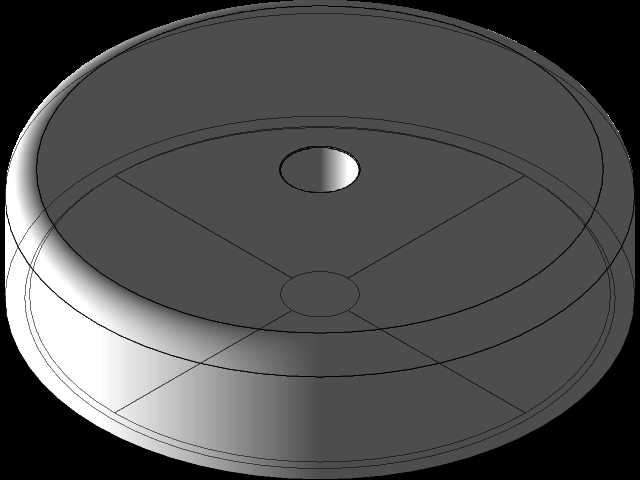

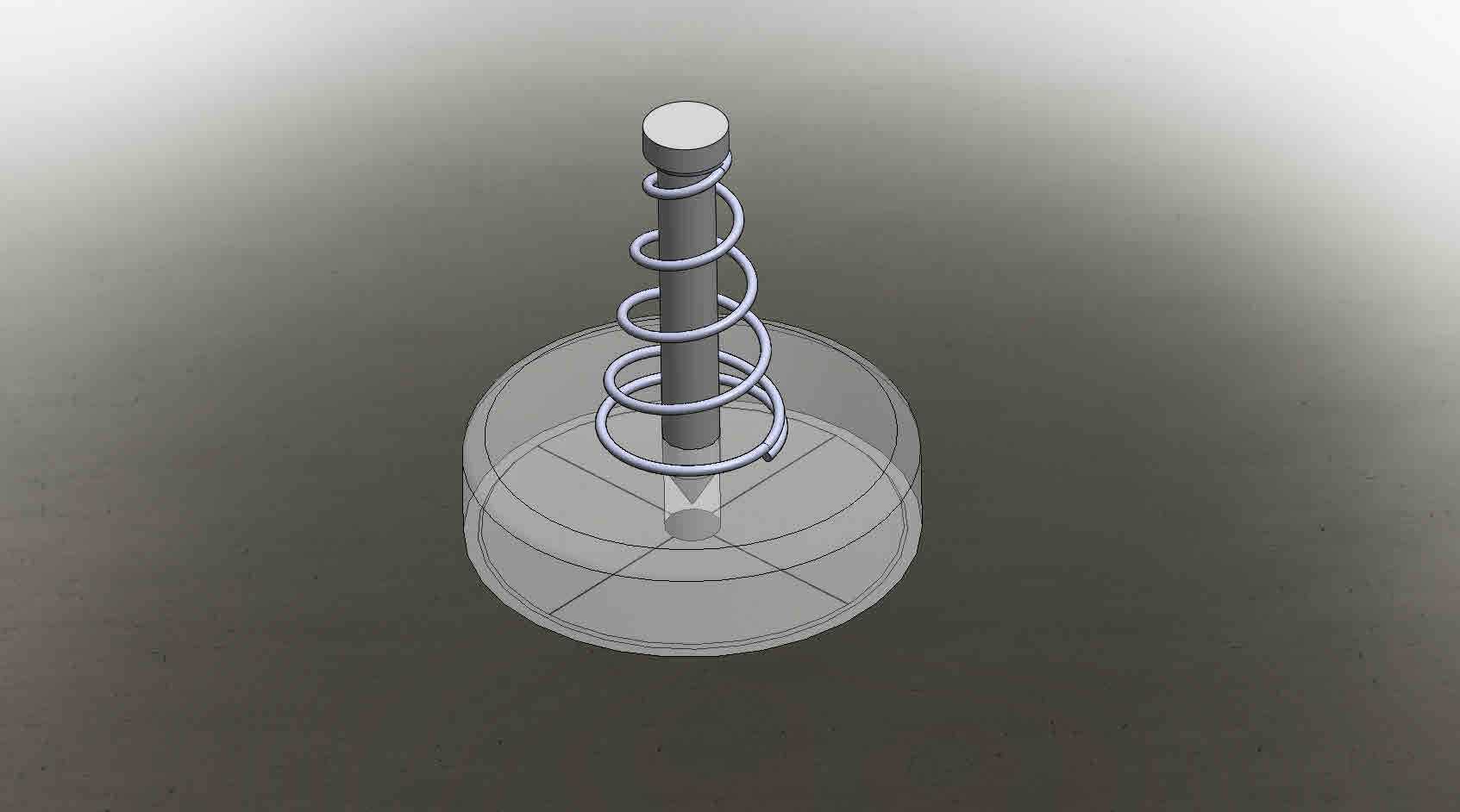

在光学元件精密组装、小型光学模组手动调试的产线工位上,这类手动冲孔定位结构是小批量试制、返修环节常用的辅助工装,区别于全自动冲孔设备的高节拍适配性,它更适配多品种、小批量的光学件加工场景,比如实验室光学样件制备、中小光学厂商的打样环节,不需要复杂的电控与气路配套,单人即可完成操作,工位适配性极强。整套结构的核心功能是完成光学基材的中心孔位冲制,保证冲孔位置与光学元件的光学中心完全重合,避免孔位偏移导致后续装配时的光轴偏差问题。从结构组成来看,下部的透明基座是整套工装的定位基准,采用透明材质的核心考量是操作时可以直接透过基座观察下方基材的对位标记,不需要额外增设对位光源或者视觉检测结构,手动操作时可以直接目视完成光学中心的对齐,

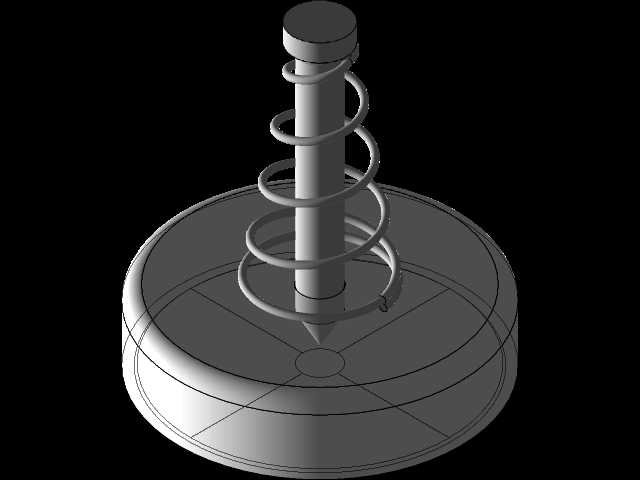

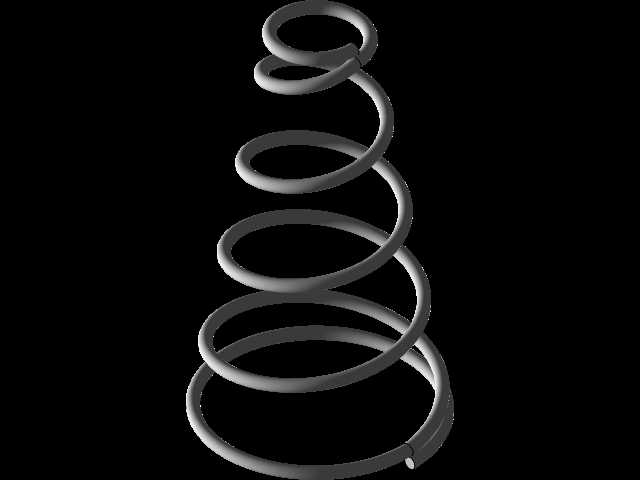

大幅降低小批量加工的工装成本。基座上设置的十字对位刻线是核心对位基准,刻线的交点与上部冲头的中心轴线完全重合,操作时只需要将待加工光学基材的光学中心标记与十字刻线交点对齐,即可保证冲孔位置的精度。冲头部分采用圆柱导向结构,外部套设的复位弹簧是整套结构的操作核心,弹簧的刚度经过匹配设计,既不会因为刚度过大导致手动按压力度过大冲裂脆性光学基材,也不会因为刚度过小导致冲头回程卡顿,在完成冲孔动作后,弹簧可以自动将冲头顶回初始位置,不需要手动提拉冲头,简化操作步骤。冲头与基座的导向孔采用小间隙配合,配合间隙控制在0.02mm以内,保证冲头下行过程中不会出现偏摆,避免冲孔边缘出现崩边、毛刺问题,这一点对于脆性光学基材尤为重要,一旦冲头偏摆,
很容易在孔位周围产生微裂纹,导致元件在后续使用过程中受应力损坏。设计时特意在基座底部做了咬边结构处理,这个细节是针对实际使用场景的优化:手动冲孔时操作人员会对工装施加向下的按压力,底部咬边可以增加基座与操作台面之间的摩擦力,避免冲孔过程中基座移位导致孔位偏差,同时咬边结构也可以避免基座边缘与台面硬接触导致的基座崩损,延长工装的使用寿命。从安装边界来看,整套结构的基座直径控制在80mm以内,整体高度不超过120mm,占用操作台面积很小,可以直接放置在常规的防静电工作台上使用,不需要额外的安装固定,工位转移十分方便,适合在试制车间、返修工位之间灵活调配。冲头的直径根据常用光学基材的中心孔尺寸做了标准化设计,冲头端部做了小角度的刃口研磨,冲孔时的剪切力集中在刃口位置,减少冲孔过程中对基材的挤压应力,避免透明光学基材出现应力发白、裂纹等缺陷。在实际使用过程中,操作流程十分简便:先将待加工的透明光学基材放置在基座上,目视调整基材位置让光学中心标记与基座十字刻线对齐,之后单手向下按压冲头顶部,冲头克服弹簧力下行完成冲孔,松开手后弹簧自动带动冲头复位,取下加工完成的基材即可进入下一个工件的加工循环。这种结构没有复杂的传动部件,日常维护只需要定期对冲头与导向孔的配合位置做清洁,避免光学基材的碎屑进入配合间隙导致冲头卡滞即可,不需要专业的维护人员,一线操作员工即可完成日常保养。针对光学元件加工的特殊要求,冲头与基材接触的部分采用了无磁材质制作,
避免对带有磁性镀层的光学元件产生磁吸附影响,同时材质的硬度经过处理,长期冲孔不会出现刃口磨损,保证孔位的加工一致性。透明基座的材质选用了高透光率、高硬度的工程材料,表面做了防刮处理,长期使用不会因为基材摩擦导致表面发花,影响对位时的观察清晰度,十字刻线采用内嵌式工艺,不会因为日常擦拭、基材摩擦导致刻线磨损消失,保证长期使用的对位精度。在小批量光学件加工场景中,这类手动工装的投入产出比远高于全自动冲孔设备,不需要编程、不需要设备调试,新员工经过简单培训即可上手操作,尤其适合研发阶段的样件制备,能够快速响应设计变更带来的孔位调整需求,只需要更换对应直径的冲头即可适配不同孔径的加工需求,基座的通用化程度很高。
