阿特拉斯MFB型踢出组件结构设计

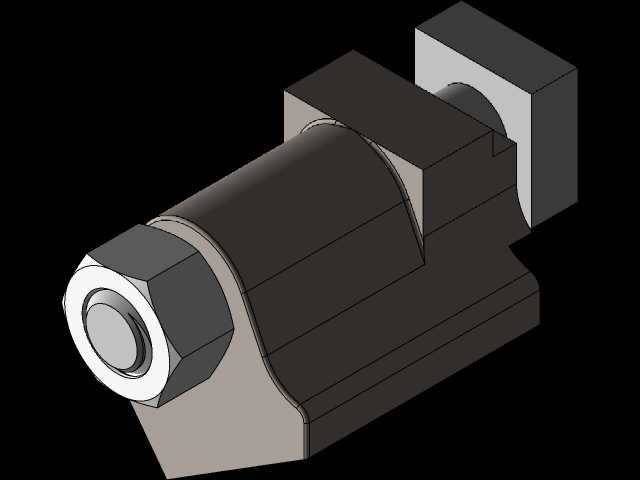

　　在工业自动化分拣、物料输送以及专用设备的工位切换场景中，踢出组件作为执行末端的核心动作部件，承担着将指定工件从输送线、工位台快速推出至下一工序或收集区域的功能，这类部件的动作可靠性、安装适配性直接决定了整条产线的节拍稳定性，尤其是在需要高频次往复动作的工况下，部件的结构强度、配合精度会直接影响设备的无故障运行时长。本次拆解建模的阿特拉斯MFB型号适配踢出组件，是经过多轮迭代优化的成熟结构，其整体采用块式集成安装布局，主体安装基座为带定位凸台的方块结构，安装面预留的螺栓孔位可直接与设备机架的安装面贴合定位，无需额外设计转接支架，能够大幅降低现场安装的调试工作量，安装基座的侧边设置的方形限位凸台，

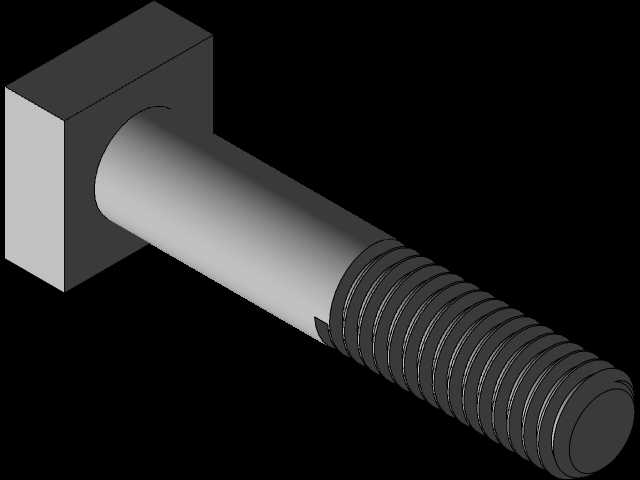

　　可在组件承受推出反作用力时抵消横向剪切力，避免长期往复动作后连接螺栓出现松动移位的问题。组件的动作执行端采用六角锁紧结构与动作杆连接，锁紧螺母的对边尺寸符合常规工装扳手的操作空间要求，后期维护拆解时无需使用专用工具，即可完成动作端的磨损件更换，动作杆与基座内部的导向段采用间隙配合设计，配合面的粗糙度控制在合理区间，既保证动作往复过程中无卡滞，又能避免间隙过大导致的推出位置偏差，在推出行程的末端，基座内部设置的硬限位结构可直接承受动作到位时的冲击力，无需在外部额外设置限位挡块，简化了周边配套结构的设计工作量。从结构设计的思路来看，该组件摒弃了早期方形结构的冗余设计，将非受力区域的壳体做了圆弧过渡削薄处理，

　　在保证整体结构刚性满足10万次以上往复动作强度要求的前提下，有效降低了组件自身重量，减少了动作过程中的惯性冲击，同时圆弧过渡的外形也避免了安装维护过程中尖锐棱角对操作人员造成磕碰伤害。在安装边界的尺寸控制上，该组件的整体外轮廓尺寸适配多数中小型输送线的侧边安装空间，安装孔的中心距采用行业通用的标准间距，可直接替换同类型的老旧踢出组件，无需对原有设备的安装基面做二次加工，动作端的伸出长度可通过尾部的锁紧螺母进行微调，调整范围覆盖不同厚度工件的推出需求，无需更换不同长度的动作杆即可适配多规格工件的分拣作业。在实际工况适配性上，该组件的所有外露配合面均做了防锈处理，可在常规车间环境下长期使用而不会出现锈蚀卡滞的问题，

　　内部的运动副预留了润滑脂加注空间，日常维护时仅需定期补充润滑脂即可保证动作顺畅，无需频繁拆解保养。对于结构设计从业者而言，这类成熟工业组件的建模还原过程，能够直观学习到工业执行部件在结构强度、安装便利性、维护便捷性之间的平衡设计思路，避免在自主设计同类部件时出现强度冗余过大导致的成本浪费，或是强度不足导致的部件过早失效问题，同时其集成化的安装设计思路，也能为非标自动化设备的执行端结构设计提供可参考的成熟方案，减少设计过程中的试错成本。在三维建模过程中，需要重点关注安装基面的平面度要求、动作杆与导向孔的同轴度公差、锁紧螺纹的配合精度这些关键尺寸，这些参数直接决定了组件装配后的实际动作效果，若建模时忽略了这些配合公差的预留，后续生产出的实物很可能出现装配卡滞、动作偏移的问题，无法满足实际工况的使用要求。
