流线型封闭式航天主题雨棚结构设计

　　这款雨棚的设计最初是为航天主题园区的户外等候区、观展通道做配套遮蔽设施，实际落地场景还可以延伸到科技场馆入口、航空研学基地的户外休憩区、主题商业街区的特色连廊节点，区别于常规平直顶、圆弧顶的普通雨棚，它采用了类航天飞行器的一体化流线曲面造型，在满足基础遮蔽功能的同时，能和周边航天主题的场景氛围形成视觉呼应，不会出现常规工业雨棚和主题场景违和的问题。从功能特性上看，整体采用上下双层分体式壳体结构，下层基座为落地式承托结构，直接与地面预埋的安装点位固定，上层为向外延伸的遮蔽主体，上下层之间预留了120-150mm的内凹间隙，这个间隙一方面可以作为隐藏式排水通道，将上层顶面汇集的雨水顺着曲面导流到基座两侧的排水口排出，

　　避免常规雨棚容易出现的檐口滴水、雨水顺着立面漫流的问题；另一方面内凹结构也能弱化上下壳体拼接的生硬感，让整体造型更贴近航天飞行器悬浮式的视觉效果。遮蔽主体的曲面做了大弧度外挑设计，单侧挑出长度达到1.8m，覆盖区域的净空高度控制在2.4m，既可以满足成年人正常通行不碰头，也能在中雨天气下，避免斜向飘落的雨水打湿遮蔽区域内的人员或放置的展陈物品；顶面曲面做了15°的倾斜坡度，不会出现平面积水、积灰的问题，日常清洁只需要顺着曲面方向高压冲洗即可，维护难度远低于异形拼接的多面结构雨棚。设计过程中首先确定了造型的核心约束：所有曲面均采用G2连续的顺滑过渡，没有尖锐棱角，一方面是避免户外公共设施的磕碰安全隐患，另一方面顺滑曲面的风阻系数更低，

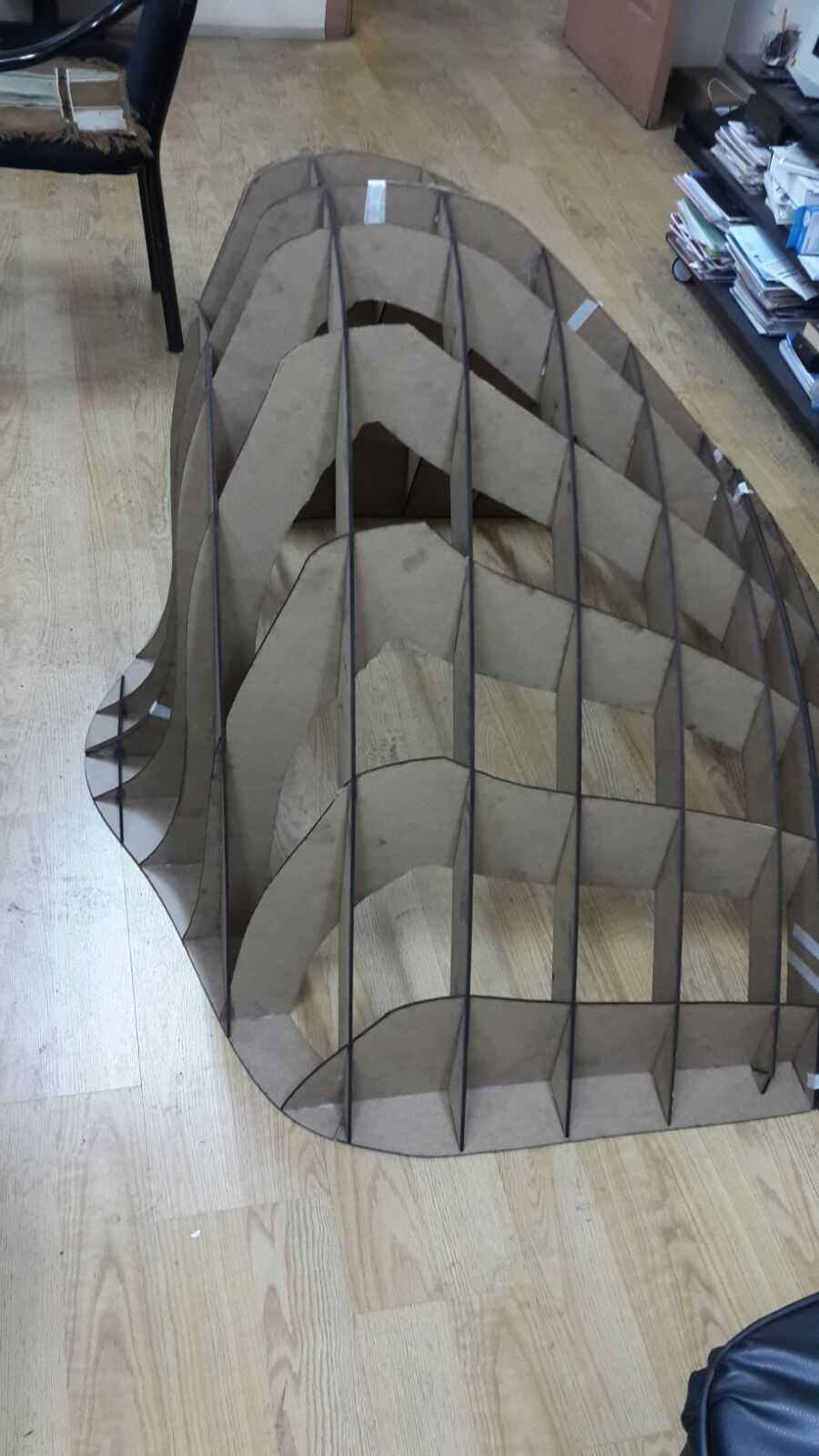

　　在沿海或高风速区域安装时，曲面可以将侧向吹来的风顺着壳体导流分散，降低风载荷对基座固定点的冲击力，相比同投影面积的平顶雨棚，它的风阻载荷可以降低37%左右，对安装基础的强度要求更低。壳体的壁厚根据不同区域做了差异化设计，基座部分因为要承担整体结构的承重和固定作用，壁厚设置为8mm，内部预埋了镀锌方钢的加强龙骨，龙骨间距控制在400mm，保证长期户外使用不会出现壳体变形；上层遮蔽部分的壁厚设置为5mm，内部同样设置了随形排布的玻纤加强筋，筋位顺着曲面流线方向布置，既不会破坏外表面的顺滑质感，也能保证大尺寸外挑部分的结构刚度，在顶部积雪厚度达到100mm的工况下，壳体最大形变量不超过2mm，不会出现顶面凹陷、漆面开裂的问题。

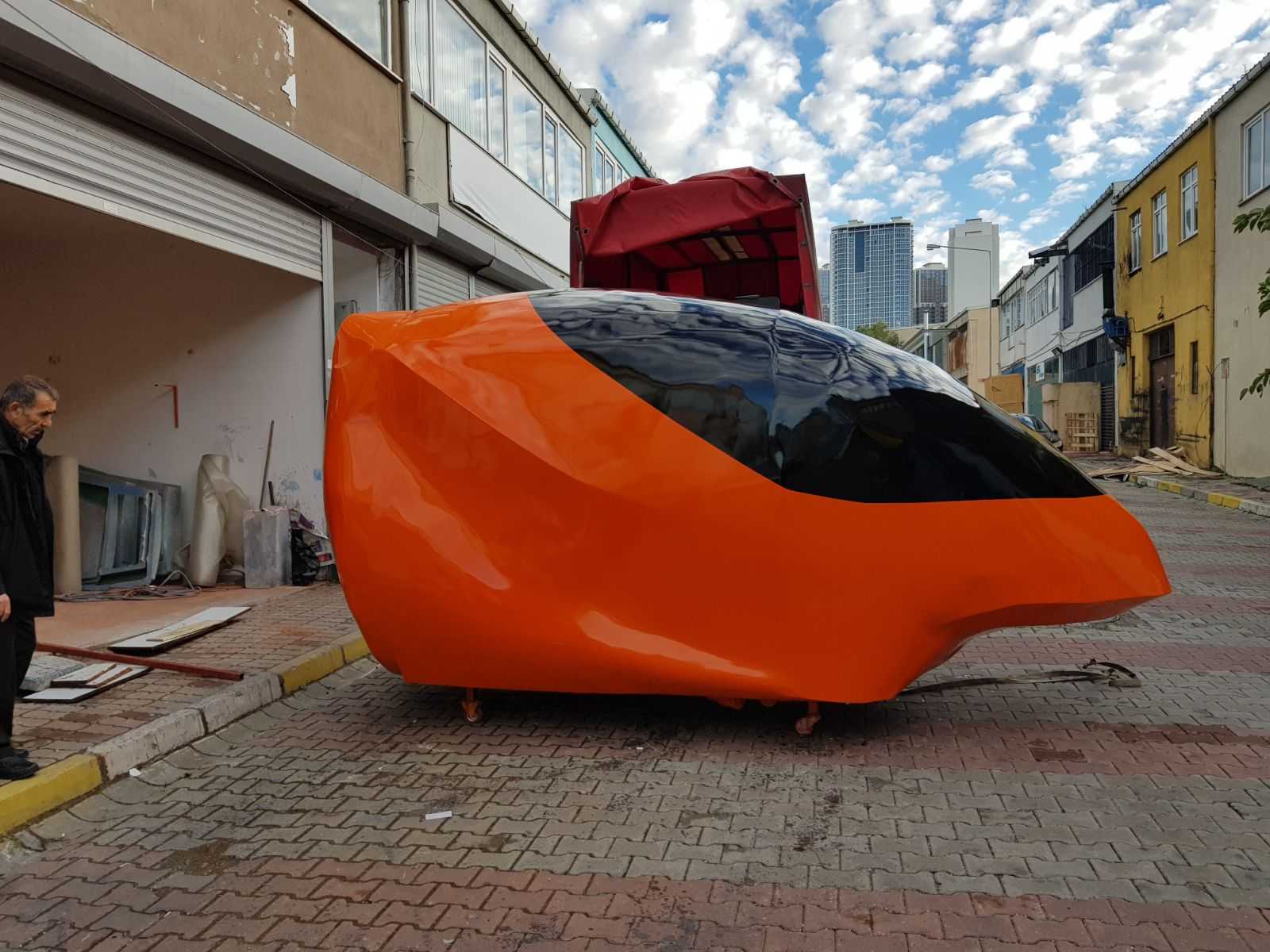

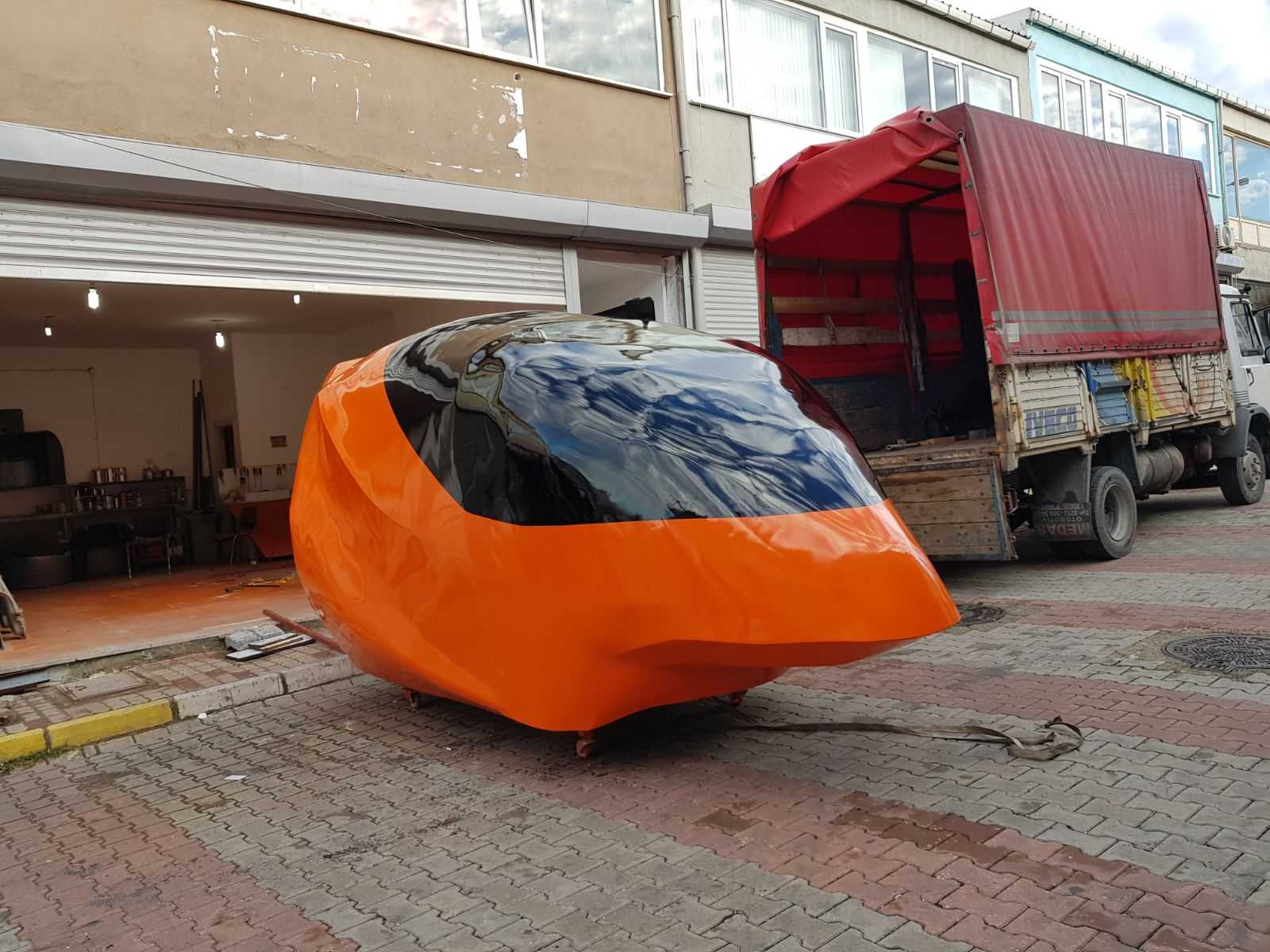

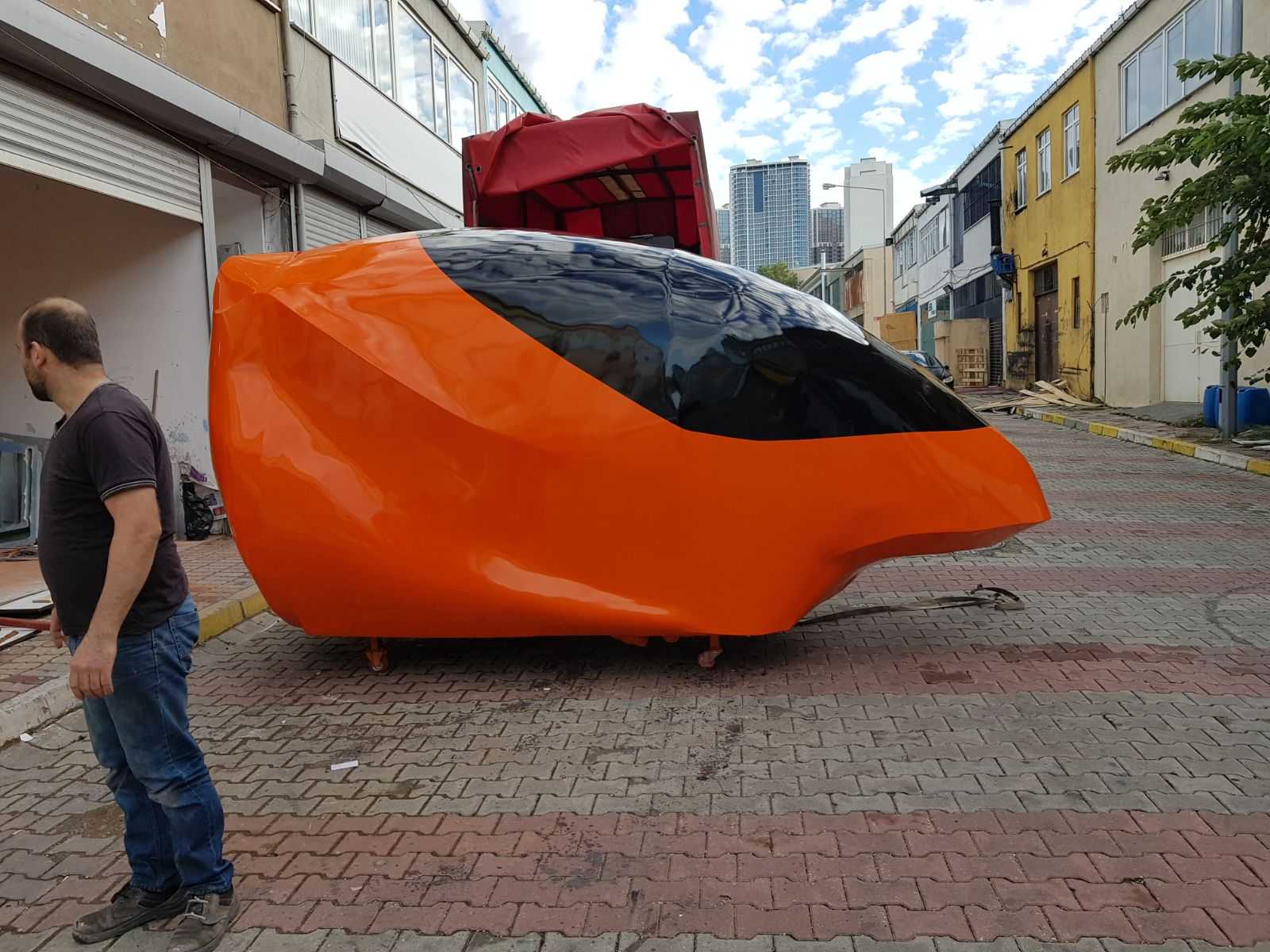

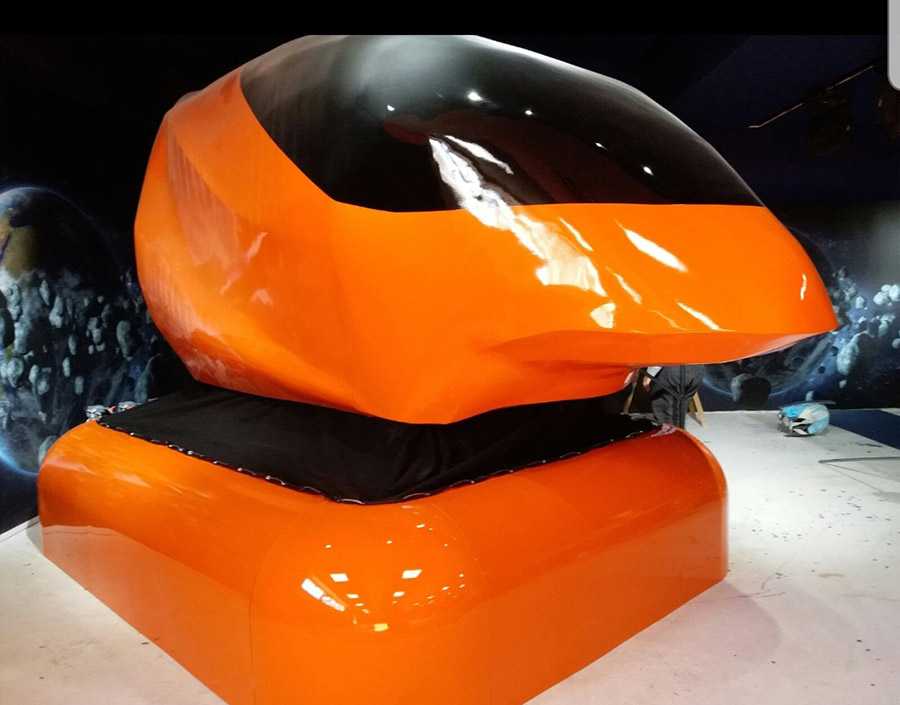

　　安装边界方面，整体结构的落地投影尺寸为3.2m（长）×2.6m（宽），安装时只需要在地面预留4个M16的膨胀螺栓固定点位，点位分别对应基座内部龙骨的四个承托角，不需要做大面积的地面开挖或混凝土浇筑，适合在已完工的硬质铺装场地上直接加装；上下壳体之间采用隐藏式螺栓连接，所有连接点位都设置在下层基座的内凹面，安装完成后外表面看不到任何外露的连接件，整体视觉完整性更强。另外在细节设计上，壳体的外表面采用高光橙色烤漆搭配顶部黑色遮光区，黑色区域对应遮蔽区域的正上方，采用半透光的聚碳酸酯材质，既可以阻挡正午的直射强光，也能让部分自然光透过，避免遮蔽区域内部过于昏暗，不需要额外加装照明设施就能满足白天的通行采光需求；橙色壳体部分采用抗紫外线的户外专用涂层，长期户外暴晒不会出现褪色、粉化的问题，涂层表面做了疏水处理，雨水落在表面会形成水膜快速滑落，不容易残留水渍和泥印，减少日常清洁的频次。
