17寸高性能镶钉钢制赛车轮圈轮胎设计

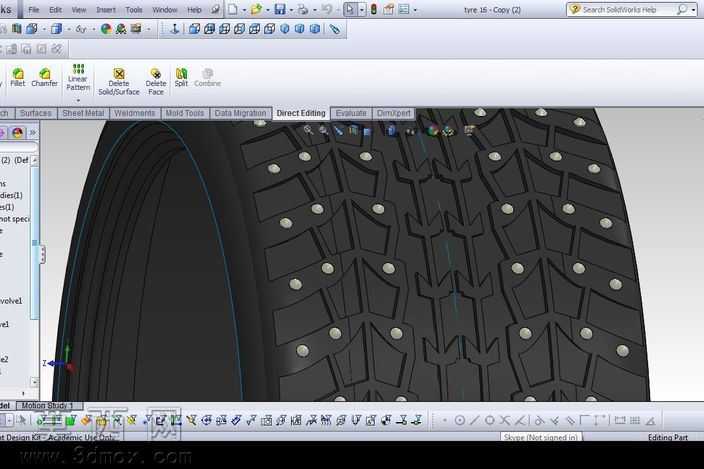

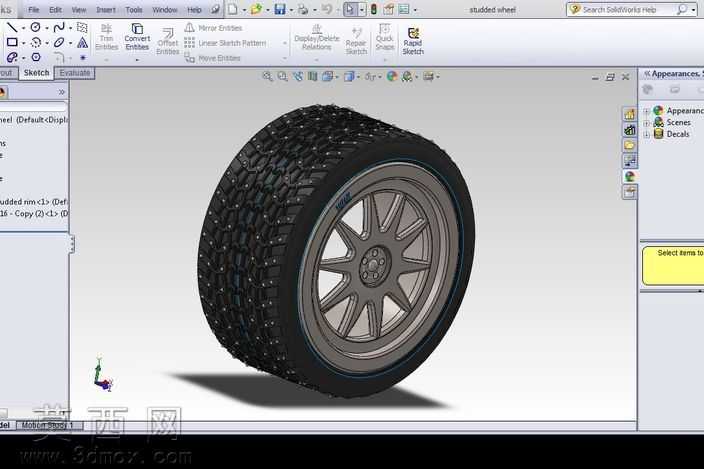

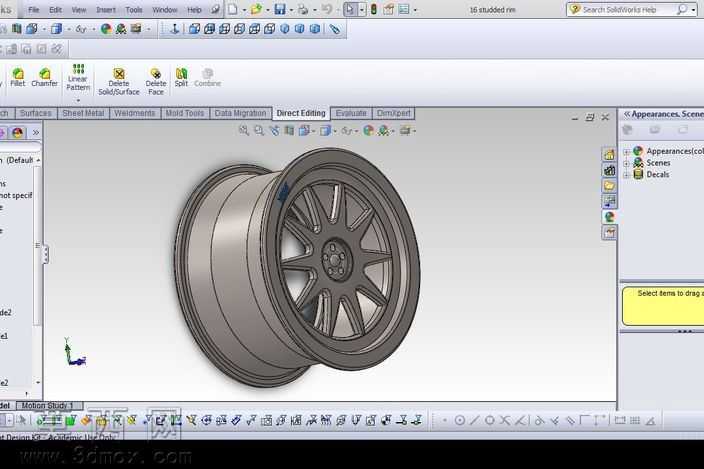

本作品为适配P245/65R17规格的高性能镶钉赛车轮圈与轮胎三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，从轮辐的多辐条力学构型到轮辋的密封贴合结构，均严格参照赛用钢制轮圈的实际生产尺寸进行1:1还原。建模初期先完成轮圈的基础回转体构建，通过草图绘制轮辋的胎圈座、轮缘、槽底的截面轮廓，利用回转特征生成轮辋基体，再针对多辐条结构绘制单根辐条的拉伸截面，通过圆周阵列完成12根辐条的均匀排布，同时对辐条与轮辋、中心安装盘的衔接位置做圆角过渡处理，还原钢制轮圈的焊接成型结构特征，中心安装盘的螺栓孔、定位凸台均按照赛车轮圈的通用安装标准完成孔位阵列与尺寸校准，保证安装位的配合精度。轮胎部分建模先绘制胎体的截面轮廓，通过回转生成胎体基础形态，再针对胎面的镶钉结构，先完成单颗防滑铁钉的建模，按照赛用镶钉轮胎的排布规则，在胎面的接地区域完成阵列排布，同时还原胎面的排水沟槽、胎侧的标识区域结构，区分胎面橡胶、胎侧帘线层、镶钉金属的不同材质属性，渲染阶段为钢制轮圈赋予哑光金属钢材质，还原钢制轮圈的磨砂金属质感，为轮胎赋予哑光黑色橡胶材质，通过纹理贴图模拟橡胶表面的细微颗粒质感，为镶钉赋予高亮金属材质，突出铁钉的防滑结构特征。设计过程中充分考量赛用场景的性能需求，多辐条结构在降低轮圈整体重量的同时保证径向与侧向的结构强度，镶钉结构的排布角度与突出高度均参照冰雪赛道赛车轮胎的设计标准，保证轮胎在低附着路面的抓地性能，轮辋与轮胎的配合位置严格匹配轮胎的胎圈尺寸，保证充气后的密封性能，整体模型的结构细节完整，可用于赛车轮毂改装的结构展示、轮胎性能仿真分析的基础模型使用，各特征参数均可编辑调整，能够适配不同规格赛车轮圈轮胎的改型设计需求。
