工业离心鼓风机组装配结构三维设计

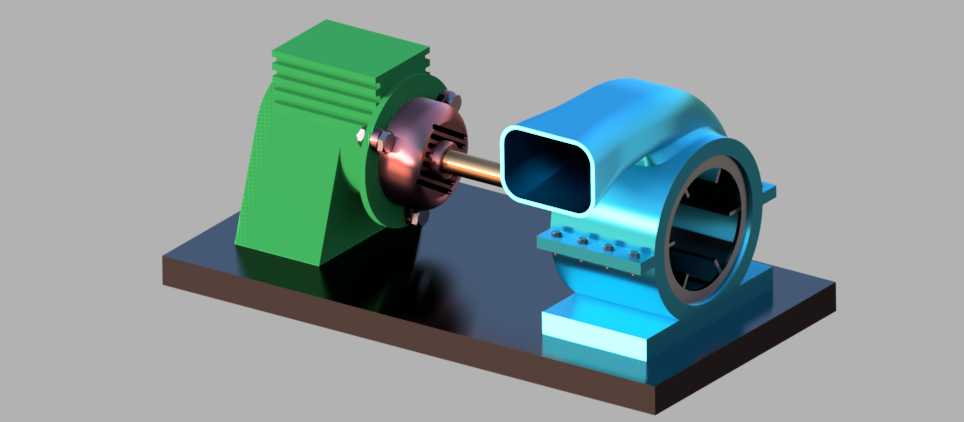

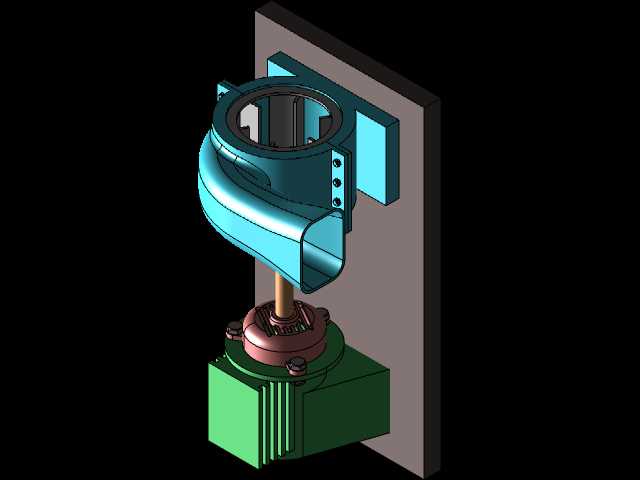

　　在工业通风、烟气输送、工艺风供给这类场景里，鼓风机是整条风路系统的核心动设备，这套总成模型完整还原了从动力输入到流体输出的全链路结构，没有做简化省略，不管是做风路系统配套选型，还是做同类型设备的结构改型，都能直接参考装配逻辑。

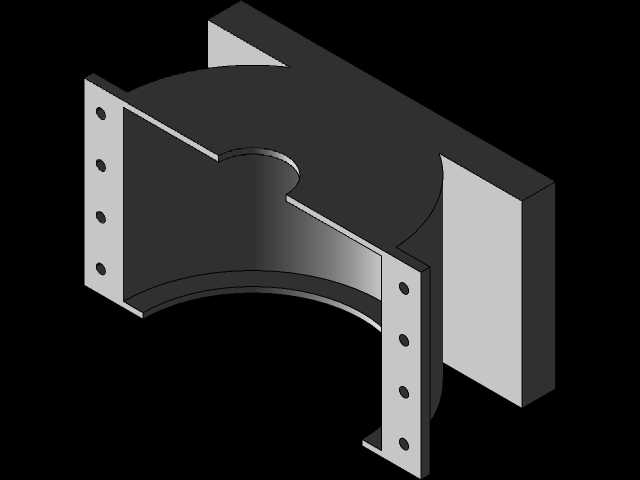

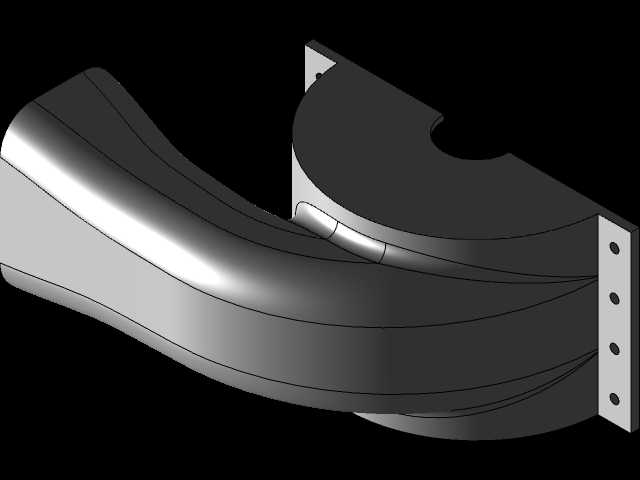

　　从实际使用场景来看，这类鼓风机常配套在除尘系统引风段、车间置换通风管网、小型锅炉送风段、物料气力输送的风源端，不同工况下对风压、风量的要求差异很大，这套模型的结构预留了足够的改型空间：蜗壳部分采用等宽截面的渐开线流道设计，进风口采用方转圆的过渡接口，能直接对接方形通风管道，减少现场安装时的异形转接件加工量，出风口的法兰连接面预留了标准螺栓孔位，和常规管径的金属风管匹配度很高。

　　动力传递部分的设计很有工程实用性，驱动端的支座和蜗壳体分别独立固定在共用底座上，中间通过传动轴传递扭矩，轴承座集成在驱动侧的支座端盖里，既可以承受叶轮转动带来的径向载荷，也能平衡风路压力波动产生的轴向窜动，端盖位置预留了润滑脂加注的空间，日常维护时不需要拆解整个蜗壳就能完成轴承保养。蜗壳和驱动支座之间的传动轴位置设置了密封结构，避免输送带尘气体时，粉尘从轴隙进入轴承位造成磨损失效，这一点在除尘配套场景里尤其重要，很多同类型设备的早期故障都是因为轴封设计不合理，粉尘侵入轴承导致卡滞。

　　安装边界上，整套总成的底座采用整块钢板焊接结构，底部预留了地脚螺栓的固定孔位，安装时只需要按照孔位尺寸在混凝土基础上预埋地脚螺栓，就能完成整机固定，不需要额外做支架焊接。蜗壳的检修口设置在壳体侧端面，用螺栓紧固盖板密封，需要清理叶轮积尘或者检查叶片磨损情况时，只需要拆开侧盖板就能操作，不需要拆卸整个进出风管道，大幅降低后期运维的工作量。

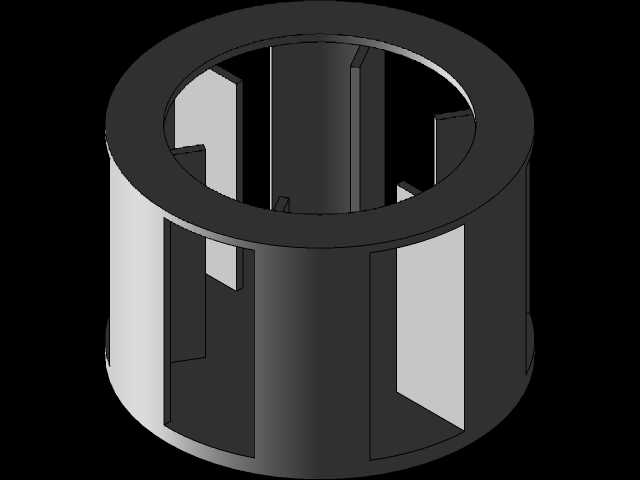

　　设计思路上，这套结构没有追求过度紧凑的集成化设计，反而把驱动单元和流体单元做了分体式布局，一方面是避免电机运行时的振动直接传递到蜗壳，引起风路共振产生额外噪音，另一方面也方便根据不同的风压风量需求，更换不同功率的驱动单元，不需要重新设计蜗壳和底座结构，能大幅缩短定制化项目的设计周期。叶轮部分采用前弯式叶片结构，同等转速下能获得更高的风压，适合管网阻力较大的输送场景，叶片和轮毂之间的连接位置做了加强筋结构，避免长期高速运行时叶片出现疲劳变形。

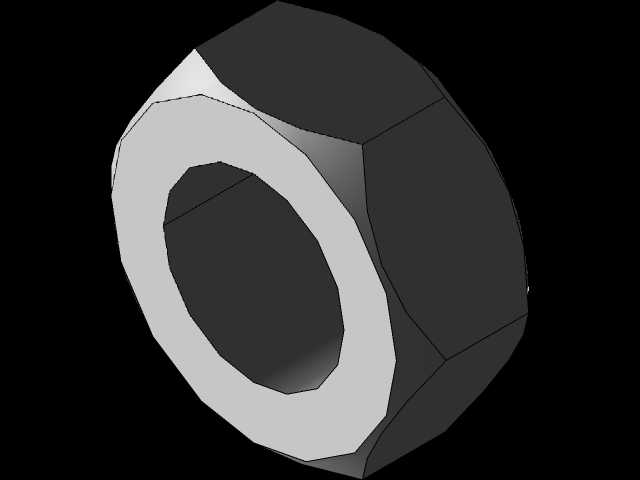

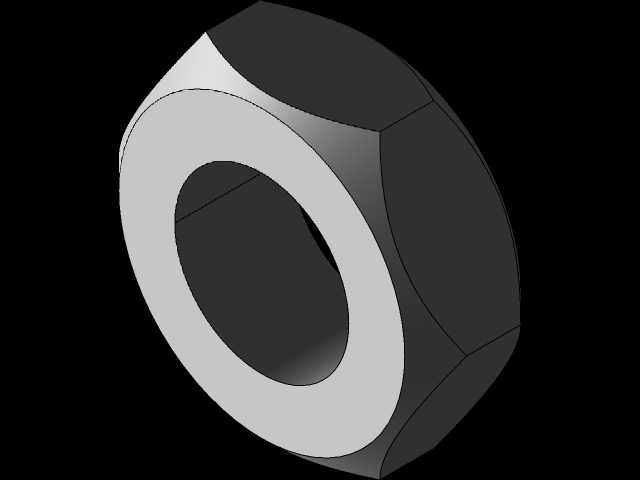

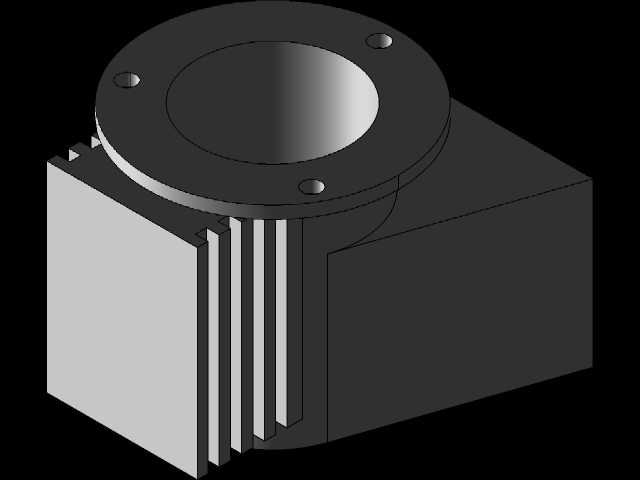

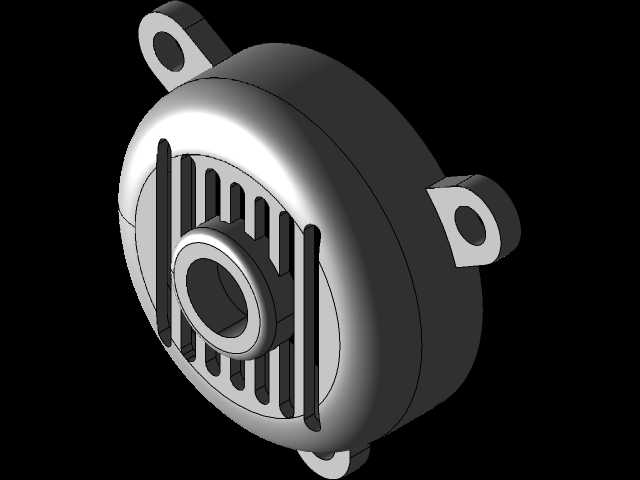

　　从建模细节来看，所有连接位置的螺栓、垫片、密封件都没有省略，装配时的干涉检查已经全部完成，比如蜗壳和底座的连接螺栓长度、端盖螺栓的沉孔深度、传动轴和轴孔的配合间隙，都按照常规机械加工的公差要求做了预留，不会出现装配时零件干涉的问题。驱动端的散热筋结构直接做在支座壳体上，和轴承座的位置对应，运行时轴承产生的热量可以通过散热筋快速散出，不需要额外加装冷却装置，在常温工况下能保证轴承长期运行在合理温度区间。

　　实际选型参考时，可以根据现场的安装空间调整底座的长宽尺寸，只要保证蜗壳和驱动支座的相对位置精度，传动轴的同轴度控制在允许公差范围内，就不会影响设备运行稳定性。进风口的方形接口尺寸可以根据对接风管的尺寸做等比例缩放，蜗壳的流道截面尺寸调整时，要同步匹配叶轮的直径参数，保证流道和叶轮的间隙均匀，避免出现气流紊流导致的效率下降、噪音增大问题。
