便携式冷凝水生成器结构设计三维模型

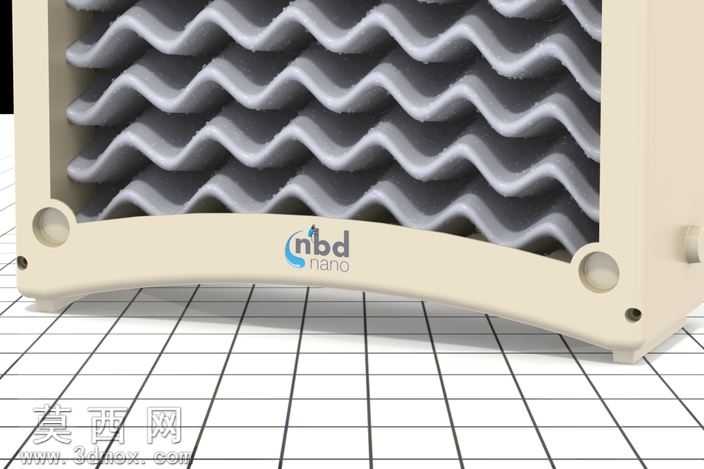

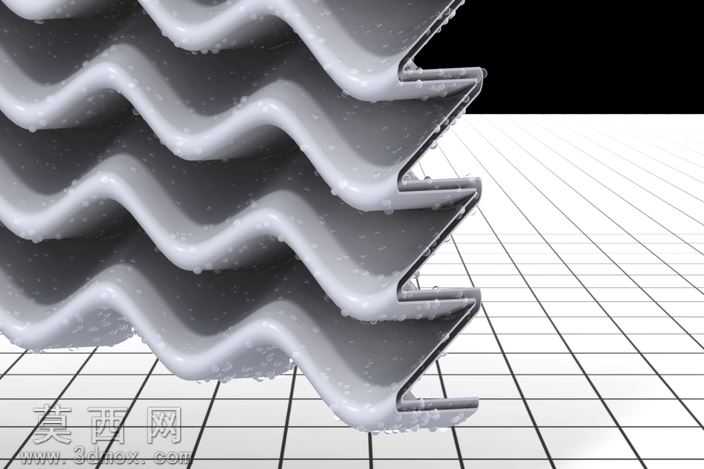

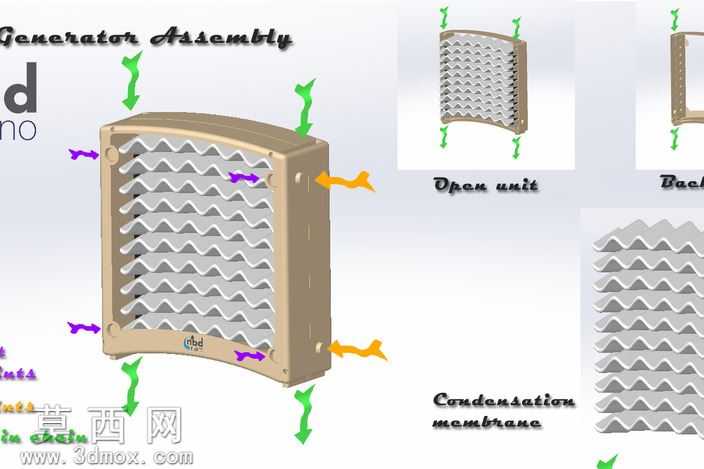

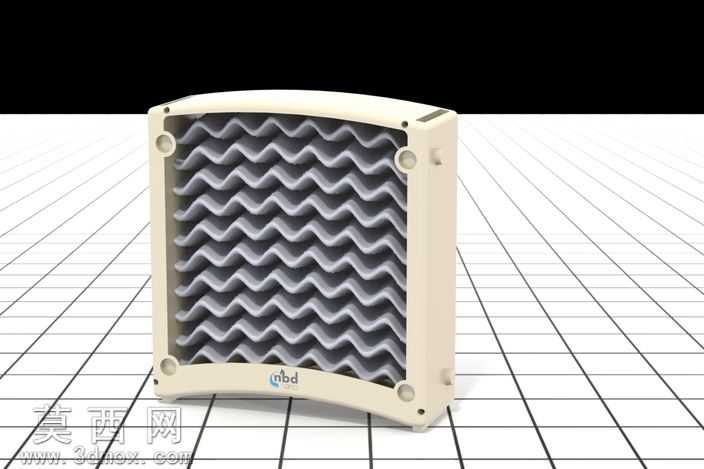

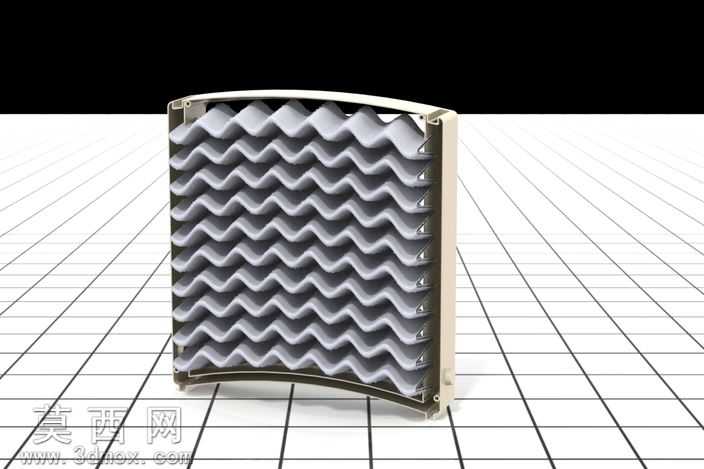

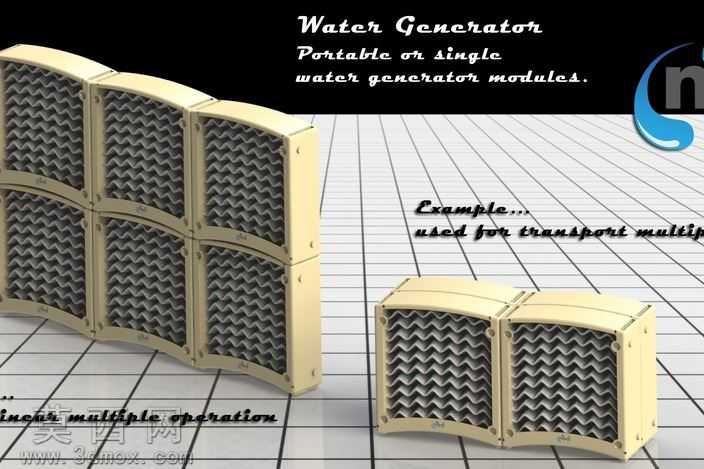

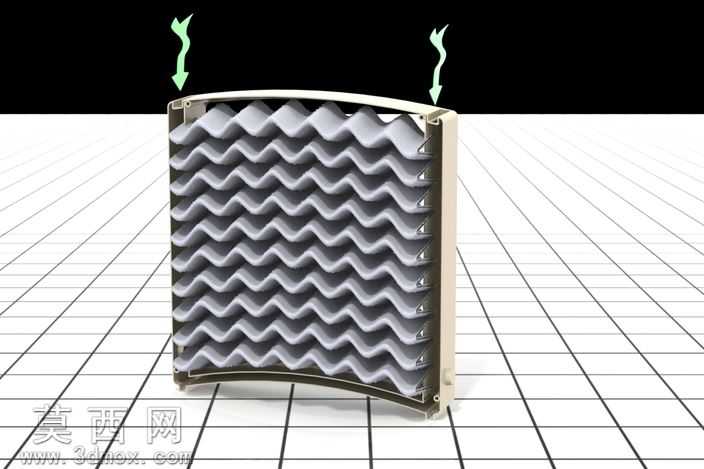

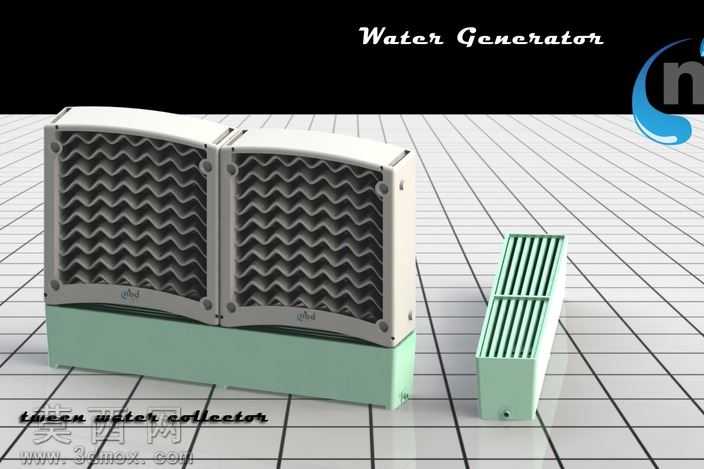

本作品为便携式水生成器的三维设计模型，采用SolidWorks完成全参数化建模，整体围绕模块化、易运输、易部署的核心设计思路搭建，完整还原了装置的装配逻辑与功能结构。建模阶段采用自顶向下的设计流程，先完成整体装配骨架的搭建，再拆分各个功能零件进行独立建模，确保所有零件的装配基准统一，干涉检查零误差，各部件的配合公差符合实际加工装配的要求。模型完整呈现了装置的弧形外框主体、波浪形冷凝膜组件、流体导向箭头标识的流道结构，外框采用浅棕哑光工程塑料材质渲染，还原便携设备常用的耐摔壳体质感，冷凝膜组件采用银灰色半哑光金属质感材质，模拟导热凝水的金属基材特性，不同颜色的流向标识分别对应空气进入、凝水流出、冷凝水收集的不同流体路径，渲染阶段采用柔和的工作室光照环境，清晰展现各部件的层次结构与装配关系，爆炸视图与单元拆分视图完整呈现了装置可拆分、可线性拼接的结构特性。结构设计上，该水生成器采用模块化单元设计，单个单元可独立使用，也可通过侧边的安装点位进行线性拼接，适配办公室、露营、花园等不同场景的使用需求，单元侧边预留的四个安装点位可实现多单元的整齐排列与稳定运输，无需额外的复杂连接构件即可完成组装。装置内部集成了凝水收集腔与综合排水通道，排水通道统一朝向一侧布置，多单元拼接时可实现凝水的统一汇流排出，避免凝水在单元衔接处渗漏，同时结构设计兼顾了防尘防污的需求，外部壳体的衔接处做了挡边结构，可减少灰尘等污垢进入凝水收集区域，可选配的集水容器组件可直接与装置出水口对接，实现冷凝水的直接收集存储，整体结构简单可靠，无复杂的传动构件，便于生产制造与日常维护。
