折叠式西洋双陆棋桌游套装三维设计

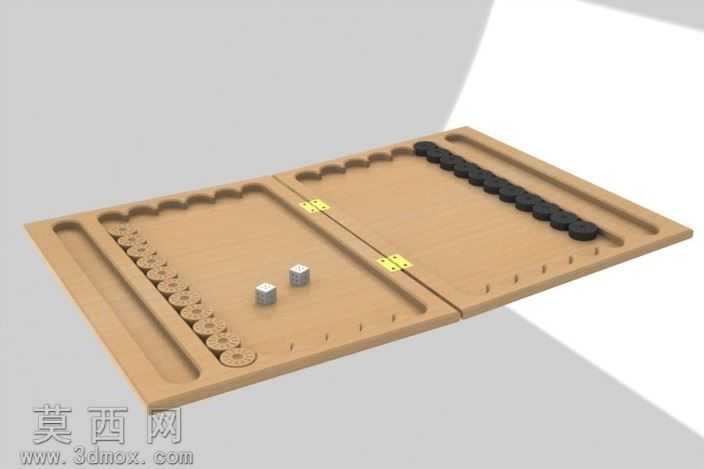

本作品为折叠式西洋双陆棋的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实物比例与功能逻辑，完整还原了折叠便携款双陆棋的全部结构细节。建模初期先梳理产品的功能逻辑：该款棋具采用对折式箱体结构，通过两个合页实现棋盘的开合，闭合后可作为收纳盒存放全部棋子与骰子，因此建模时优先完成棋盘基体的草图绘制，以对称基准面为参照绘制单块棋盘的轮廓，精准还原棋盘边缘的弧形指槽、棋格定位凸点、棋子摆放轨道的结构特征，两块棋盘的对接处预留合页安装位，通过配合约束模拟合页的转动自由度，可直观展示棋盘开合的运动状态。材质渲染阶段，棋盘主体赋予浅原木色哑光木质材质，调整纹理方向贴合木板拼接逻辑，还原实木棋具的温润质感；棋子分为深浅两色，分别赋予深黑与浅棕的哑光木质材质，边缘做微小倒角处理避免尖锐棱角，还原真实棋子的圆润触感；两枚骰子赋予白色哑光塑料材质，表面点数通过凹陷纹理加黑色填充实现，还原骰子的标识特征；合页部件赋予亮面金属材质，调整反射参数模拟金属合页的光泽质感，整体渲染采用柔和的影棚布光，突出木质纹理的细节与结构的层次感。结构设计上，棋盘对折后内部形成封闭收纳腔，棋子轨道的深度与棋子直径匹配，确保闭合后棋子不会晃动脱落，棋盘边缘的指槽设计方便使用者开合棋盘，棋格定位凸点可辅助玩家快速确认棋子摆放位置，整体结构兼顾实用性与便携性，建模过程中所有特征均保留参数化历史，可根据需求调整棋盘尺寸、棋子规格、合页位置等参数，适配不同的使用场景与材质工艺要求。
