间歇传动用槽轮式日内瓦机构结构设计

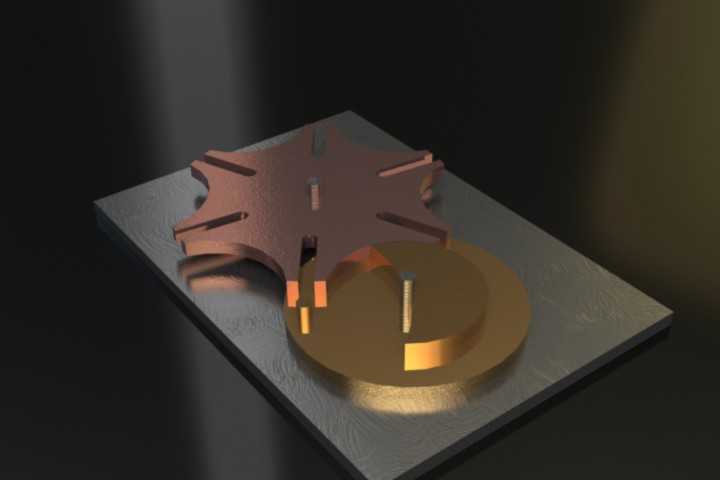

　　在自动化生产线的转位工位、多工位转盘设备、电影胶片牵引机构以及各类需要周期性间歇动作的装备中，槽轮式日内瓦机构是应用极为广泛的间歇传动构件，这套三维结构完整还原了典型外啮合日内瓦轮的装配关系与运动逻辑，可直接用于机构原理验证、非标设备选型参考以及传动方案的运动仿真分析。从实际应用场景来看，这类机构最常出现在轻工包装设备的转盘送料工位，配合驱动电机实现工位间的精准转位与停顿，停顿阶段可完成工件装填、检测、封口等工序动作，相比凸轮分度器，日内瓦轮结构加工难度更低、维护成本更小，适合中低速、分度精度要求适中的间歇传动场合，在小型自动化专机、教学演示教具、老式放映机输片结构中都能见到这类结构的身影。

　　这套结构的核心功能是将主动拨盘的连续匀速旋转运动，转换为从动槽轮的周期性间歇转动，主动拨盘上的圆柱销在进入槽轮径向槽时带动槽轮转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会被主动拨盘上的外凸锁止弧卡住，此时槽轮保持静止状态，直到圆柱销再次进入下一个径向槽，重复下一次转位动作，这套结构的槽轮开设了6条径向槽，对应每次转位角度为60度，可根据实际工位需求调整槽数来改变单次转位角度，常见的槽数有4、6、8三种，分别对应90度、60度、45度的单次转位行程。从设计思路来看，这套结构采用外啮合平行轴布置，主动轴与从动轴平行分布在安装基板上，两轴的中心距需要根据槽轮直径、拨盘回转半径精确计算，既要保证圆柱销能顺利进入径向槽无卡滞，

　　也要保证锁止弧在停顿阶段能完全贴合，避免槽轮出现窜动；径向槽的宽度与圆柱销直径采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证传动过程无明显冲击，也不会因为间隙过大导致转位精度超差；锁止弧的配合面需要做光滑处理，减少锁止阶段的摩擦磨损，同时主动拨盘的锁止弧起始与终止位置需要和圆柱销的位置精准对应，保证圆柱销进入径向槽的瞬间，锁止弧刚好脱离配合，避免出现运动干涉。从安装边界来看，整套机构的安装基板为矩形平板结构，两个带座轴承分别固定在基板对应位置，主动轴输入端可通过联轴器连接驱动电机或手轮，从动轴输出端可连接转盘、工装夹具等负载构件；安装时需要保证主动轴与从动轴的平行度公差在0.02mm以内，两轴的中心距公差控制在±0.

　　01mm，否则会出现圆柱销卡滞、锁止弧配合错位、传动冲击过大等问题；槽轮与拨盘的轴向位置需要对齐，保证圆柱销能完全进入径向槽的有效深度，避免接触应力过大导致构件变形或磨损；整套机构的外形尺寸紧凑，适合安装在设备内部的狭小空间内，负载端可承受的扭矩与槽轮直径、构件材质直接相关，采用45号钢调质处理的构件可满足大部分中低速轻载工位的传动需求，如果用于重载场合可更换为合金钢材质并做表面淬火处理，提升构件的耐磨性能与承载能力。在实际选型应用时，需要注意这类机构的传动特性，槽轮在转位的起始与终止阶段存在柔性冲击，转速越高冲击越明显，因此不适合高速传动场合，通常主动拨盘的转速不超过200rpm，同时槽数越少冲击越明显，工位数量较少、转位角度较大的场合需要评估冲击对设备精度的影响，必要时可加装缓冲构件降低冲击；另外这类机构的转位时间与停顿时间比例是固定的，由槽数和拨盘上的圆柱销数量决定，单圆柱销的6槽日内瓦轮，转位时间占单个运动周期的1/6，停顿时间占5/6，适合需要长停顿时间完成工序动作的工位，如果需要调整动停比，可通过增加圆柱销数量或者搭配变速机构实现。
