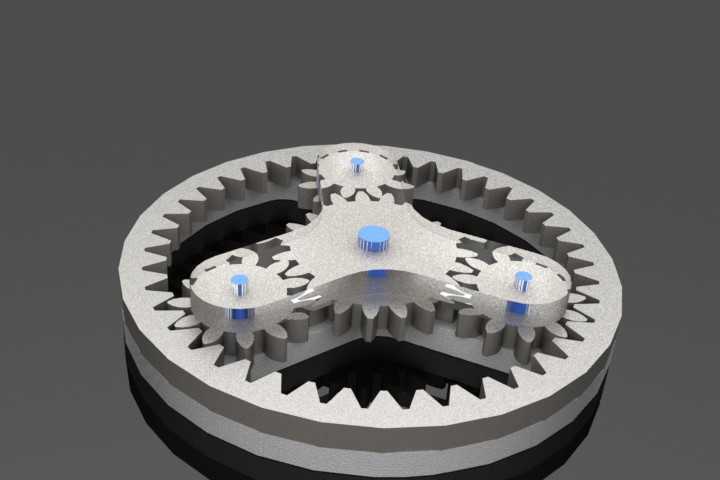

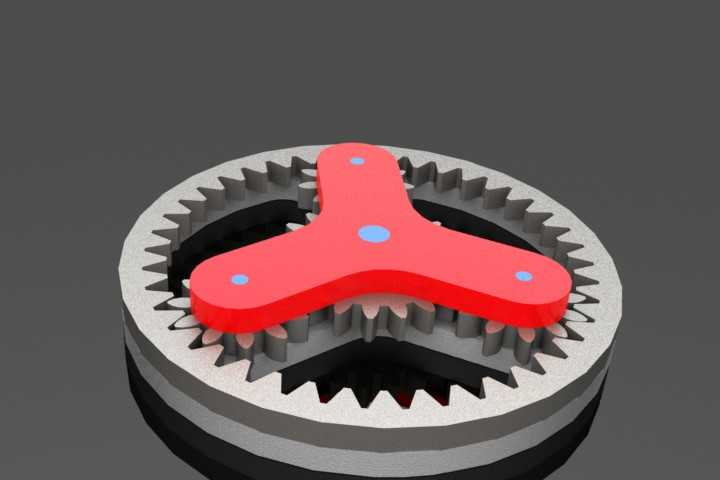

这套行星结构齿轮箱,核心采用内齿圈搭配三个均匀分布行星轮、中心太阳轮的传动布局,在紧凑的径向空间内实现大传动比的动力传递,日常在伺服传动系统、小型自动化输送线、精密回转工作台、协作关节驱动等场景中应用广泛,相比平行轴减速结构,同传动比下体积能压缩40%以上,承载能力却能提升近六成,很适合安装空间受限但输出扭矩要求较高的工况。从结构设计逻辑来看,三个行星轮通过三角布置的行星架实现同步联动,动力从中心太阳轮输入后,经行星轮在内齿圈约束下的公转与自转复合运动,最终由行星架端输出低转速大扭矩的动力,这种均布结构天然具备载荷分流特性,每个行星轮仅承担总载荷的三分之一左右,齿面接触应力控制在合理区间,能有效延长齿轮副的使用寿命,
同时运转过程中径向力相互抵消,输入轴、输出轴的轴承载荷更小,整机运转平稳性更优。设计过程中首先明确了安装边界约束:整体采用圆柱式外壳结构,径向最大轮廓尺寸适配常规42系列安装法兰的接口尺寸,轴向总长度控制在同功率平行轴减速器的三分之二左右,输入端预留标准轴孔配合公差,可直接适配市面主流伺服电机、步进电机的输出轴,输出端采用带定位销的法兰接口,能直接对接负载转盘、传动辊筒等执行部件,无需额外设计转接结构,降低整机集成的设计工作量。齿形参数设计上,内齿圈采用固定安装方式,与箱体外壳过盈配合加骑缝销定位,避免运转过程中出现齿圈微动磨损;行星轮与太阳轮均采用渐开线圆柱直齿设计,齿顶高系数、顶隙系数均按通用机械传动标准选取,侧隙控制在0.
02-0.04mm区间,既保证传动过程无卡滞,又能将回程误差控制在精密传动允许的范围内,满足多数中低速自动化设备的定位精度要求。行星架上的行星轮轴采用过盈压装加防转销固定,行星轮与轴之间设置滑动轴承衬套,衬套采用自润滑材质,日常免维护周期更长,适配长时间连续运转的工况需求。实际选型应用时,需要注意输入端与输出端的同轴度公差控制在0.02mm以内,避免安装偏心导致的轮系偏载,引发齿面异常磨损、运转噪音增大等问题;箱体上下端盖分别设置深沟球轴承支撑输入轴与输出轴,轴承端盖处设置接触式密封圈,能有效阻挡外界粉尘、切削液进入箱体内部,同时防止箱体内润滑脂泄漏,适配车间多尘、有切削液飞溅的加工场景。润滑方式采用锂基脂填充润滑,
出厂时一次性填充足量润滑脂,正常工况下可实现三年免维护,无需额外设置注油孔、油位观察窗等结构,进一步简化了整体结构,降低制造成本。这套结构的核心优势在于功率密度高,同等输出扭矩下重量更轻,安装占用空间更小,同时传动效率能达到95%以上,动力损耗远低于蜗轮蜗杆类减速结构,很适合新能源设备、轻工自动化、医疗器械等对设备重量、安装空间有严格限制的应用场景。在结构细节处理上,行星架做了轻量化镂空设计,在保证结构刚度满足额定扭矩传递要求的前提下,尽可能降低转动惯量,提升传动系统的动态响应速度,适配频繁正反转、快速启停的伺服控制工况;内齿圈与外壳的配合面做了粗糙度控制,保证过盈配合的连接可靠性,避免大扭矩输出时出现齿圈打滑的失效问题;所有齿轮的齿端都做了倒角处理,既方便装配过程中轮齿顺利啮合,也能减少齿端应力集中,提升齿轮的抗冲击能力,应对设备启动、负载突变时的瞬时冲击载荷。
