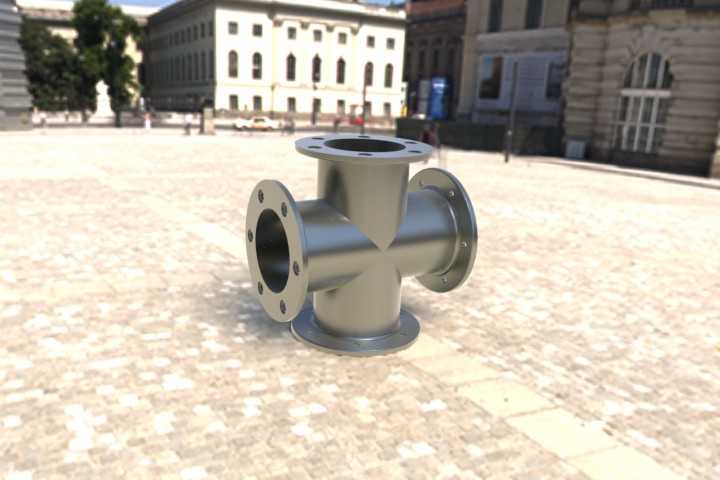

等径四通法兰式流体管路连接件

　　在市政给排水主管网布设、化工介质循环管线、暖通空调水系统、消防供水管网这类需要多向介质分流合流的场景中，这类等径法兰四通是管路系统里核心的转向分流部件，它不需要额外搭配多个弯头加短节拼接，就能直接实现四个方向同管径管路的垂直连通，大幅减少管路节点的泄漏风险点。从结构设计来看，四个连接端全部采用凸面带颈法兰结构，法兰端面的密封水线按照常规管路密封要求加工，可适配耐油橡胶石棉垫、金属缠绕垫等多种密封垫片，法兰盘上的螺栓孔采用跨中均布设计，安装时可根据现场管路走向灵活调整旋转角度，不需要刻意对齐螺栓孔位就能完成对接，适配现场复杂的安装空间。带颈的法兰结构相比平焊法兰，能有效降低管路应力集中对焊缝的影响，在存在轻微管路振动、

　　温度形变的工况下，连接处的结构强度更有保障。四个通径完全一致，介质在腔体内转向时的流阻更小，不会出现局部缩径导致的介质流速突变、杂质沉积堵塞的问题，腔体内部采用圆弧过渡结构，没有直角死角，不管是输送清水、化工流体还是带轻微颗粒的介质，都能减少介质对内壁的冲刷磨损，延长部件的实际使用寿命。从安装边界来看，四个法兰端面到腔体中心的距离完全相等，现场排布管路时可以直接按照等径四通的安装尺寸预留管线间距，不需要额外计算偏心量，法兰盘的外径、螺栓孔中心距、螺栓孔数量及孔径都匹配对应压力等级的通用法兰标准，可直接和同压力等级的闸阀、蝶阀、管道法兰直接对接，不需要单独加工定制过渡连接件。建模过程中，先以腔体中心为原点建立三维坐标系，

　　确定四个通径的轴线分别沿X轴正负、Y轴正负方向水平延伸，先构建内部等径直交的流道腔体，再向外拉伸生成带颈法兰的颈部结构，之后在颈部端面拉伸生成法兰盘基体，按照标准参数阵列切除螺栓孔，最后在法兰端面加工密封水线结构，所有倒角、圆角都按照实际机加工工艺要求设置，比如法兰外边缘的倒角方便安装时对位，腔体内壁的过渡圆角避免应力集中，颈部和法兰盘衔接处的圆角降低焊接应力影响。这类四通部件在实际使用中，通常安装在管路需要多向分支的节点位置，比如楼宇消防系统的立管分层分支处，一根主立管通过四通同时向两个水平方向的消防支管供水，不需要在立管上开孔焊接支管，减少现场焊接的工作量，也避免开孔焊接导致的立管强度下降问题；在化工生产的循环水管线中，

　　多台反应釜的循环水供回水管路可通过这类四通实现集中汇流，减少管路配件数量，降低系统整体的压降损失。需要注意的是，这类法兰四通的安装位置要预留足够的螺栓拆装空间，法兰外侧到周边墙体、设备的距离要满足扳手操作的最小空间要求，避免后期维护时无法拆装螺栓；和管路对接时，四个方向的法兰要保持同轴度偏差在允许范围内，不能强行拉扯管路对位，否则会导致法兰密封面受力不均，运行过程中出现泄漏问题。
