镜面抛光球面通孔金属连接构件

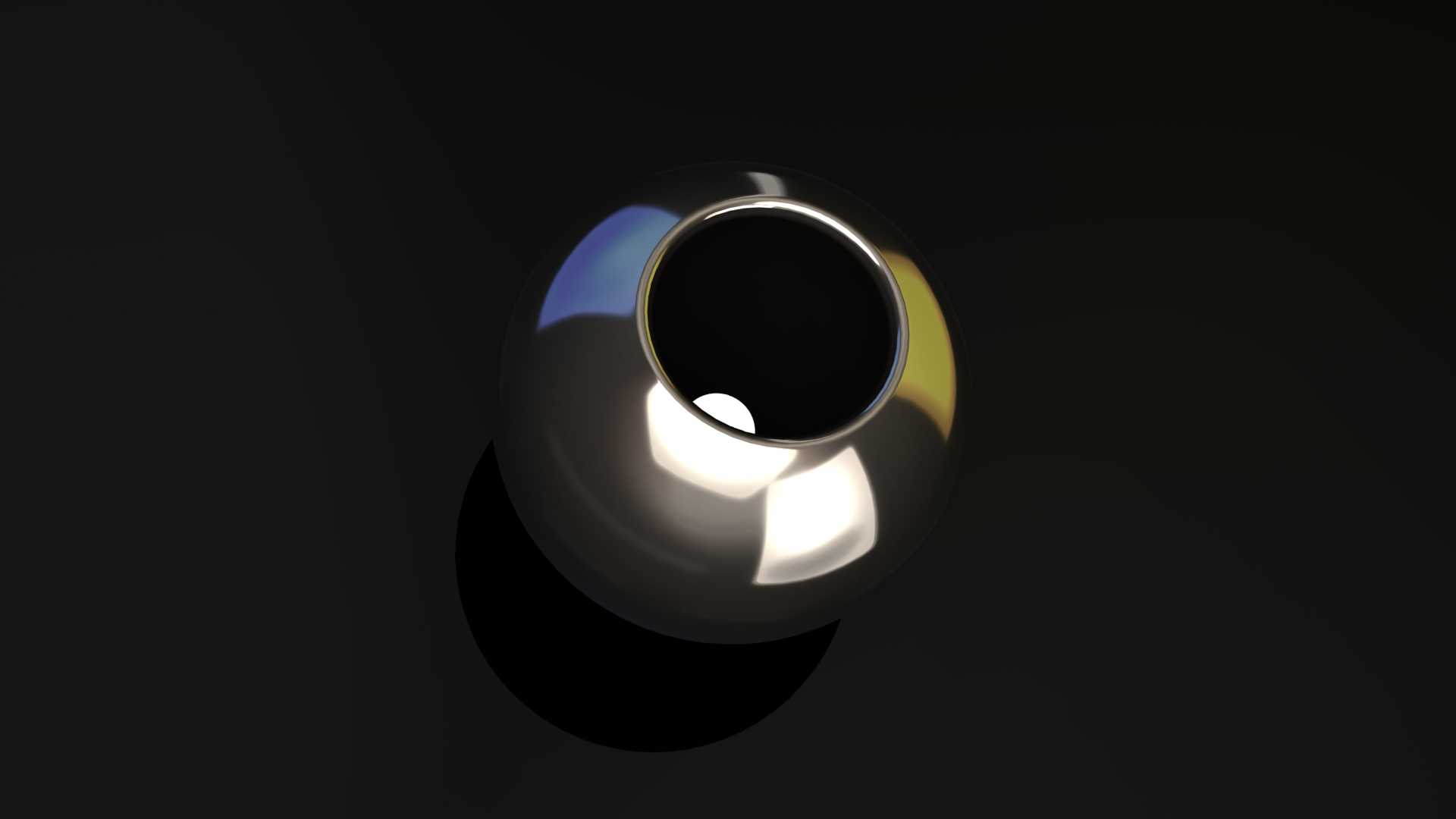

　　这类带通孔的球面金属构件，在流体输送管路、气动执行机构、精密铰接支撑场景中应用十分广泛，日常做设备改造时经常会碰到需要这类零件的工况。从结构上看，整体采用整球面切削成型，中部开设同轴贯通圆孔，球面外表面做镜面级抛光处理，这种处理并非单纯为了外观质感，更多是为了降低流体介质流过构件表面时的紊流概率，同时在铰接运动场景下减少配合面的摩擦阻力，避免长期往复运动出现表面拉伤卡滞的问题。做三维建模的时候，首先要确定球面的基准球心位置，贯通孔的轴线必须严格通过球心，否则装配后会出现受力偏载，运动过程中会产生额外的侧向力矩，轻则加快配合面磨损，重则直接导致构件卡滞失效。建模阶段要先绘制球体基础特征，再以过球心的基准面为草图平面绘制通孔截面，

　　拉伸切除完成孔位加工特征，之后要对球面与孔口的相交位置做圆角过渡处理，这个圆角的尺寸不能随意设定，要根据构件的实际壁厚调整，避免孔口位置出现应力集中，在承受交变载荷或者冲击载荷时发生开裂。从安装边界来看，这类构件的球面直径决定了配套铰接座的内球面加工尺寸，两者的配合公差一般选H7/g6的间隙配合，既保证运动时的灵活度，又不会因为间隙过大产生晃动；中部通孔的直径要匹配穿过的杆件或者管路外径，通孔内壁的粗糙度要求虽然没有外球面高，但也要达到Ra1.6以下，避免穿装时刮伤杆件表面的镀层或者管路的密封层。实际选型应用时，如果是用在流体管路的换向铰接位置，球面的抛光精度要达到Ra0.8以下，同时要根据输送介质的特性选择对应的基材，

　　普通工况用304不锈钢即可，有腐蚀介质的场景要换316L材质，有高强度承重要求的铰接场景则要选用轴承钢做整体淬火处理，表面硬度达到HRC58-62才能满足长期耐磨的需求。设计时还要注意构件的最小壁厚位置，也就是球面内壁到通孔内壁的最薄处，这个尺寸不能小于通孔直径的1/6，否则承受内压或者径向载荷时很容易出现变形失效。很多新手建模时容易忽略孔口与球面相交处的毛刺残留特征，实际生产中这个位置必须做倒钝处理，不管是机加工还是后期抛光，都要把相交棱边的锐角去掉，避免装配时割伤密封件或者安装人员的手部。另外，这类构件如果用在高压流体场景，还要在通孔的两端加工密封槽，用来安装O型密封圈，密封槽的尺寸要严格按照对应线径的密封圈标准设计，槽深、

　　槽宽以及槽口的圆角都要符合密封设计规范，否则会出现介质泄漏的问题。做运动仿真的时候，要给球面添加同轴以及球面配合约束，模拟实际工作时的摆动角度，确认构件在最大摆动角度下不会和周边的其他零部件发生干涉，同时要核算不同摆角下的受力情况，验证最薄壁厚位置的应力是否在材料的许用应力范围内。很多现场安装出现的问题，其实都可以在三维建模阶段提前规避，比如通孔的轴线偏移、球面圆度不足、配合公差选择不当这些问题，在建模时严格按照基准要求做特征定位，装配时做公差匹配分析，就能大幅减少后期现场整改的工作量。这类构件看似结构简单，实则对形位公差要求很高，球面的圆度公差一般要控制在0.01mm以内，通孔的同轴度相对于球心的位置度公差不能超过0.02mm，否则装配后会出现运动卡滞、密封失效等一系列问题。
