折叠式四旋翼小型航拍无人机结构设计

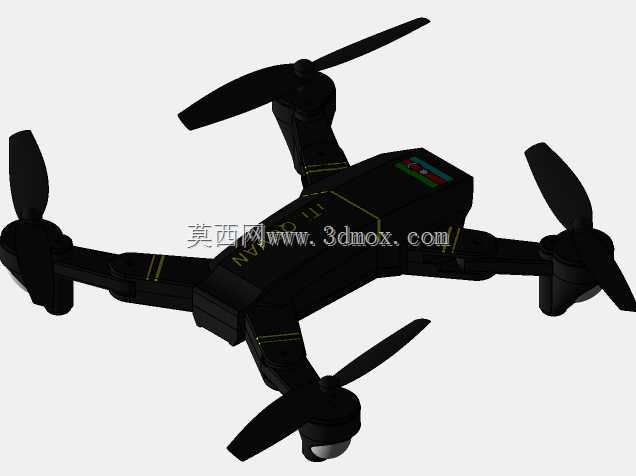

　　这款折叠式四旋翼飞行器的结构设计，核心围绕便携作业场景下的低空航拍、近距巡检需求展开，在结构布局上优先考虑收纳状态的尺寸压缩，四个机臂采用转轴式折叠结构，非作业状态下可将带动力端的机臂完全收折贴合主机身侧面，收纳后整体外轮廓接近规整长方体，可直接放入常规通勤背包的隔层中，无需额外配备大型防护箱，适配外业人员单人徒步转场的使用需求。从实际作业场景来看，这类小型折叠旋翼机可覆盖厂区管线日常巡检、户外小范围地形测绘、活动现场低空跟拍等多种轻量化作业场景，相较于固定翼飞行器，它不需要专用起降场地，在平整硬质地面甚至手持状态下即可完成起降，作业灵活性更强。

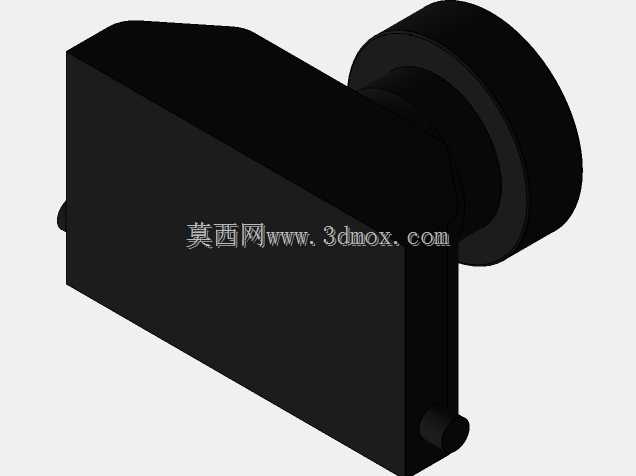

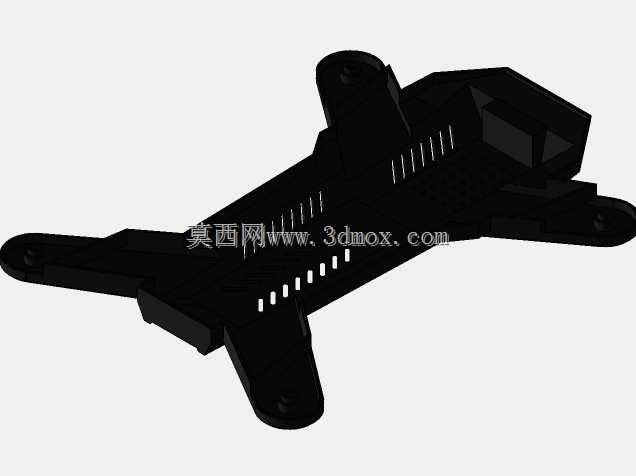

　　在功能结构设计上，主机身采用一体化上盖加下底壳的拼合结构，拼合面沿机身侧部中线布置，接缝处预留密封胶条安装槽，可实现日常小雨环境下的基础防水能力，避免外业突发阵雨时内部电路、电池组件被溅水损坏。机身头部预留摄像头模组安装位，安装位周边设计有加强筋结构，可降低飞行过程中机身振动对成像清晰度的影响；机身尾部预留电池仓开口，采用滑扣式仓盖固定，更换电池时无需借助额外工具，单块电池的安装空间可兼容常规容量的锂聚合物电池，平衡续航时长与整机起飞重量。四个机臂的转轴位置设计有定位阻尼结构，机臂展开到作业位置时会自动卡入定位槽，无需额外锁扣即可保证机臂在飞行过程中不会意外收折，转轴的阻尼力度经过适配，单人单手即可完成机臂的展开与收折操作，操作门槛较低。

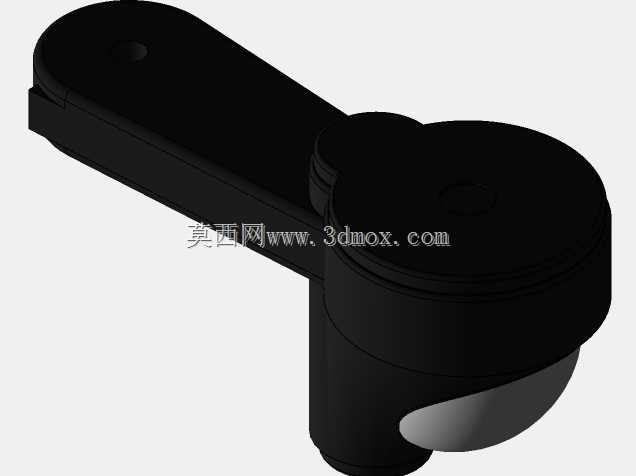

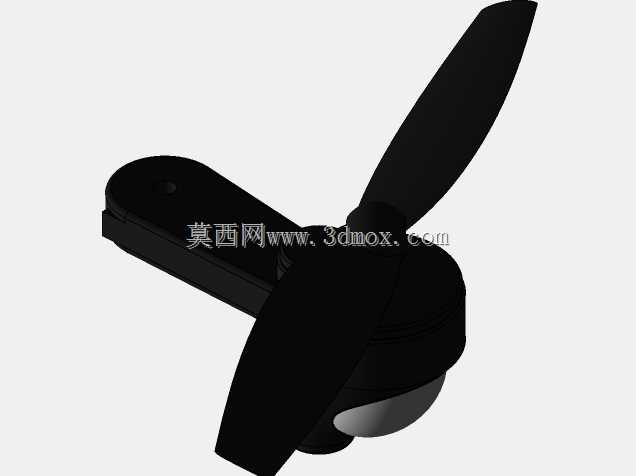

　　从安装边界尺寸来看，机臂完全展开状态下，相邻旋翼轴的中心距控制在合理范围，既保证旋翼转动时不会产生气流干涉，又不会让整机展开尺寸过大；机臂末端的电机安装座采用标准孔位设计，可适配市面上常规尺寸的无刷电机，安装座周边设计有走线槽，电机的供电线可沿机臂内部的空腔走入主机身，避免线材外露在飞行过程中被气流吹动产生晃动，同时也能减少线材被外物剐蹭损坏的概率。机身底部预留了通用挂载接口，可根据作业需求更换小型补光灯、喊话器等拓展配件，接口采用快拆式设计，更换配件时只需对准卡扣按压即可完成固定，拆卸时按下解锁卡扣即可取下，适配多场景快速切换的作业需求。

　　在外形设计上，机身外壳采用流线型切角设计，可降低飞行过程中的空气阻力，减少不必要的动力损耗；机臂表面的标识条采用凹陷式设计，避免长期使用过程中标识被摩擦脱落，机身侧面预留的标识粘贴区域为平面结构，可根据使用单位需求粘贴编号、标识等内容，不会因为曲面弧度导致标识粘贴起翘。整机的重心设计在机身几何中心偏下位置，电池安装位位于机身下部，飞行过程中姿态稳定性更好，即使遇到突发的侧风气流，也能更快恢复平稳姿态，降低航拍画面的抖动幅度。机臂折叠后的转轴位置预留有微小间隙，避免长期折叠收纳后机臂与机身外壳产生摩擦掉漆，同时间隙大小控制在合理范围，不会因为间隙过大导致收纳状态下机臂产生晃动异响。
