简易手动螺旋夹紧工装结构设计

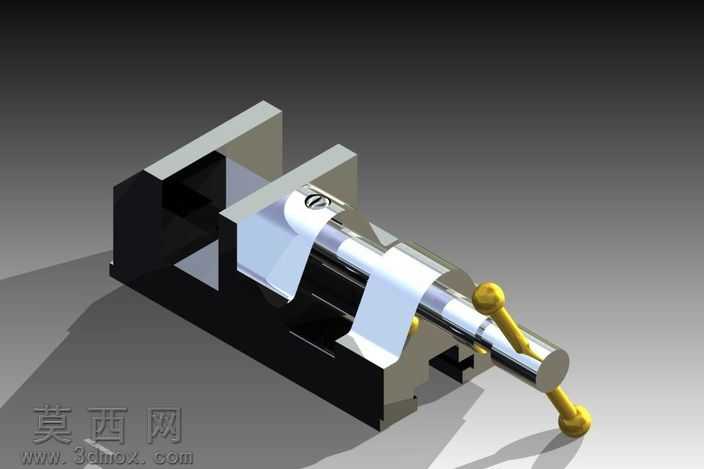

本作品为手动螺旋夹紧类工装的三维建模设计，整体采用Autodesk Inventor完成全参数化建模与装配渲染，完整还原了手动螺旋夹紧装置的全部结构细节与运动逻辑。建模过程中首先完成固定钳身的基体特征搭建，采用拉伸、切除命令构建出钳身的L型支撑结构与导轨滑槽，对钳身的安装定位面、丝杠支撑孔位做了精准的尺寸约束，保证后续装配的同轴度与配合精度。随后完成活动钳身的建模，通过凸台与滑槽的配合特征设计，确保活动钳身可沿固定钳身导轨做平稳的直线往复运动，对活动钳身的夹持面做了防滑纹理的细节刻画，还原实际工装的夹持防滑特性。核心传动部分采用梯形丝杠的建模设计，通过螺旋线扫描命令生成丝杠的传动螺纹，同时完成配套螺母的螺纹配合特征，保证丝杠转动时可带动活动钳身实现平稳的进给与后退动作，丝杠端部设计了带球形端头的摇动手柄，手柄与丝杠采用垂直装配约束，还原手动操作的施力结构。材质渲染阶段，对固定钳身与活动钳身主体赋予铸铁哑光金属材质，还原工装铸件的质感；对丝杠、手柄等传动受力部件赋予光亮镀铬钢材材质，突出金属加工件的光洁度与硬度特性；对夹持接触面做了细微的粗糙度纹理处理，让整体渲染效果更贴近真实工业工装的视觉表现。装配过程中添加了合理的运动约束，限制丝杠的轴向窜动，保留丝杠的旋转自由度与活动钳身的直线移动自由度，可完整模拟手动转动手柄带动钳身开合、实现工件夹紧与松开的完整动作流程。整体设计遵循简单可靠的机械设计思路，去除冗余结构，保留螺旋夹紧机构最核心的传动与夹持功能，结构紧凑，受力路径清晰，可作为手动夹紧工装的基础设计参考，也可用于机械基础结构教学演示使用，完整展现了螺旋传动在手动夹具中的典型应用方式，各零部件的配合公差、装配关系都按照实际机械加工的工艺要求做了对应设置，保证模型具备实际生产参考价值。
