两级平行轴圆柱齿轮减速箱结构设计

　　在通用工业传动场景里，这类平行轴圆柱齿轮减速结构的应用覆盖范围极广，从轻工业的输送线驱动、食品包装设备的动力传输，到重工领域的小型物料搬运机构、机床辅助进给单元，都能见到同结构减速装置的身影。它的核心作用是匹配原动机与工作端的转速扭矩差，把高转速低扭矩的电机输出，转化为工作机构需要的低转速大扭矩动力，同时保证传动过程的平稳性与负载承载能力。

　　从结构设计逻辑来看，这套减速装置采用两级圆柱齿轮传动布局，输入轴与输出轴保持平行排布，这种布局的优势在于传动效率高、加工装配工艺性好，日常维护的便捷性也优于同轴式或者蜗轮蜗杆结构的减速装置。设计阶段首先要匹配传动比分配，结合给定的输入功率与输入转速，将总传动比合理拆分到两级齿轮副上，避免单级传动比过大造成的齿轮尺寸冗余、径向力失衡问题，同时让两级齿轮的承载能力尽可能趋近，提升整体结构的寿命冗余。

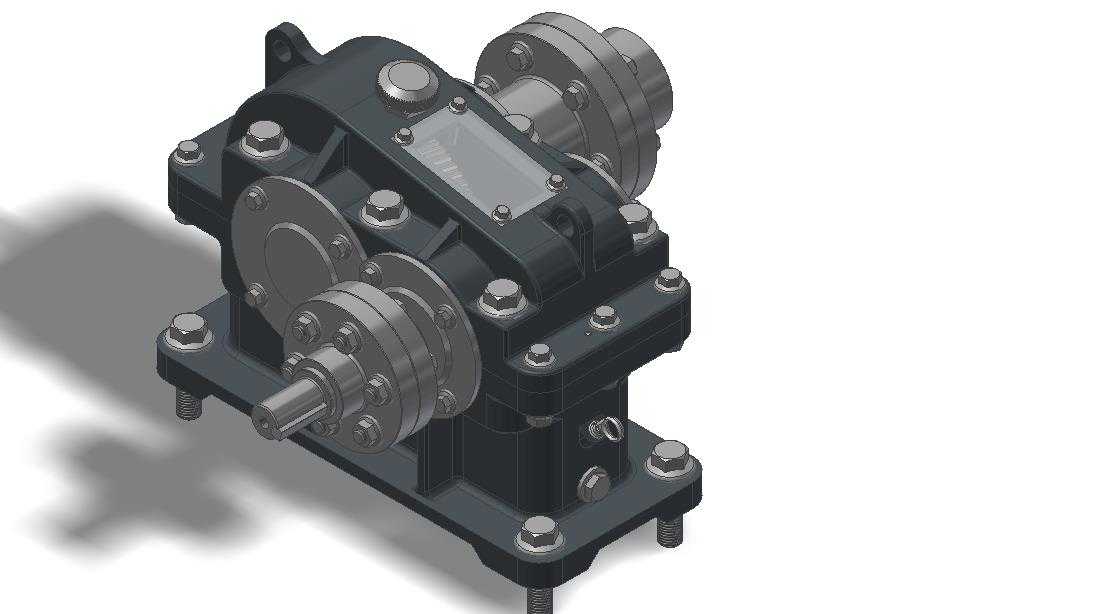

　　箱体部分采用剖分式铸铁结构设计，上下箱体通过定位销定位、螺栓紧固连接，这种结构既方便内部齿轮、轴系、轴承的装配与检修，也能保证箱体整体的刚性，承受齿轮啮合过程中产生的径向与轴向载荷。箱体上预留的轴承安装孔位严格按照轴系跨距设计，保证轴承外圈的定位精度，同时在箱体下部设置油池，采用飞溅润滑方式为齿轮啮合面、轴承滚动体提供润滑，不需要额外配置强制润滑系统，降低了整机的结构复杂度与使用维护成本。箱体底部的安装脚带有螺栓过孔与定位凸台，安装时可以通过凸台与设备安装面的止口配合保证定位精度，安装孔的孔距按照通用安装边界设计，能够适配多数常规工业设备的安装接口，不需要额外做安装转接结构。

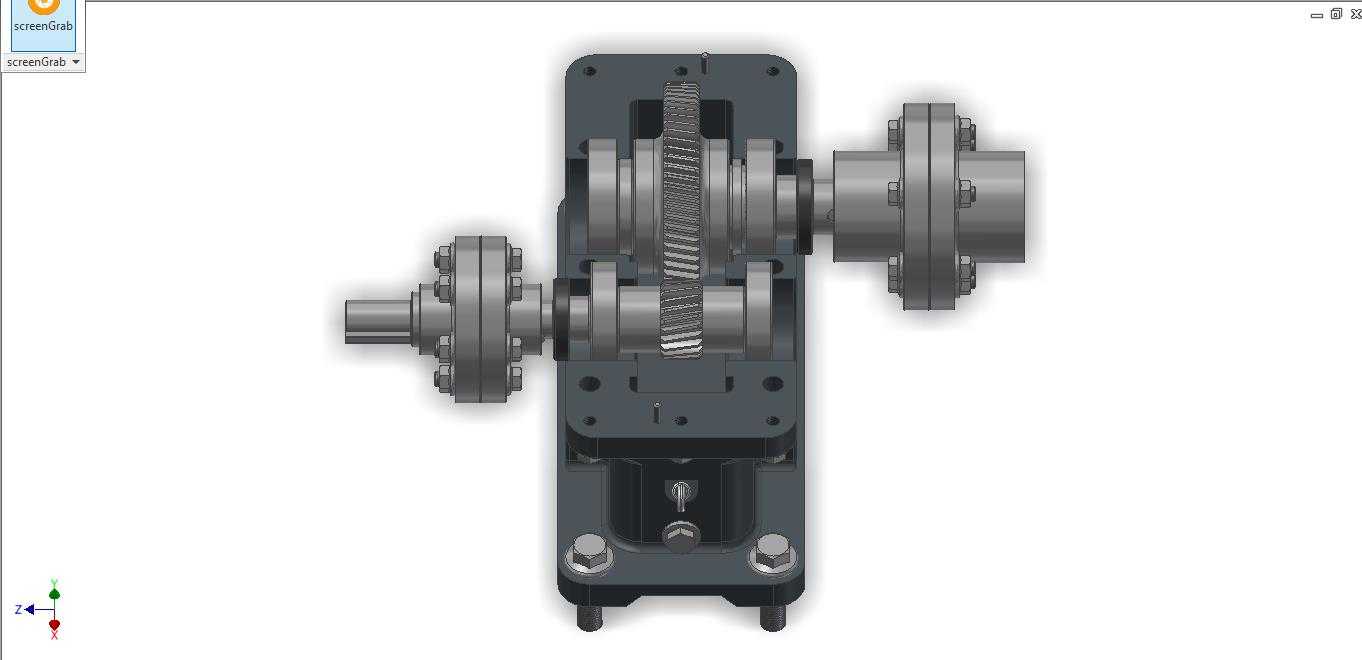

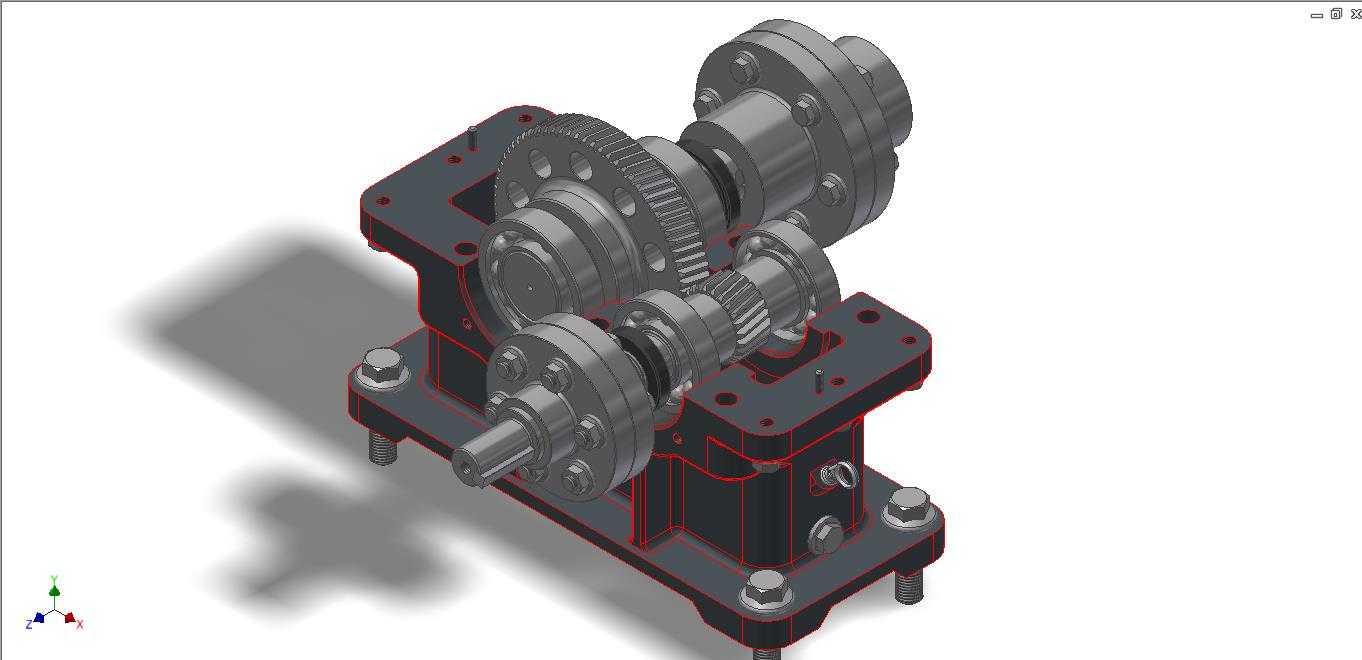

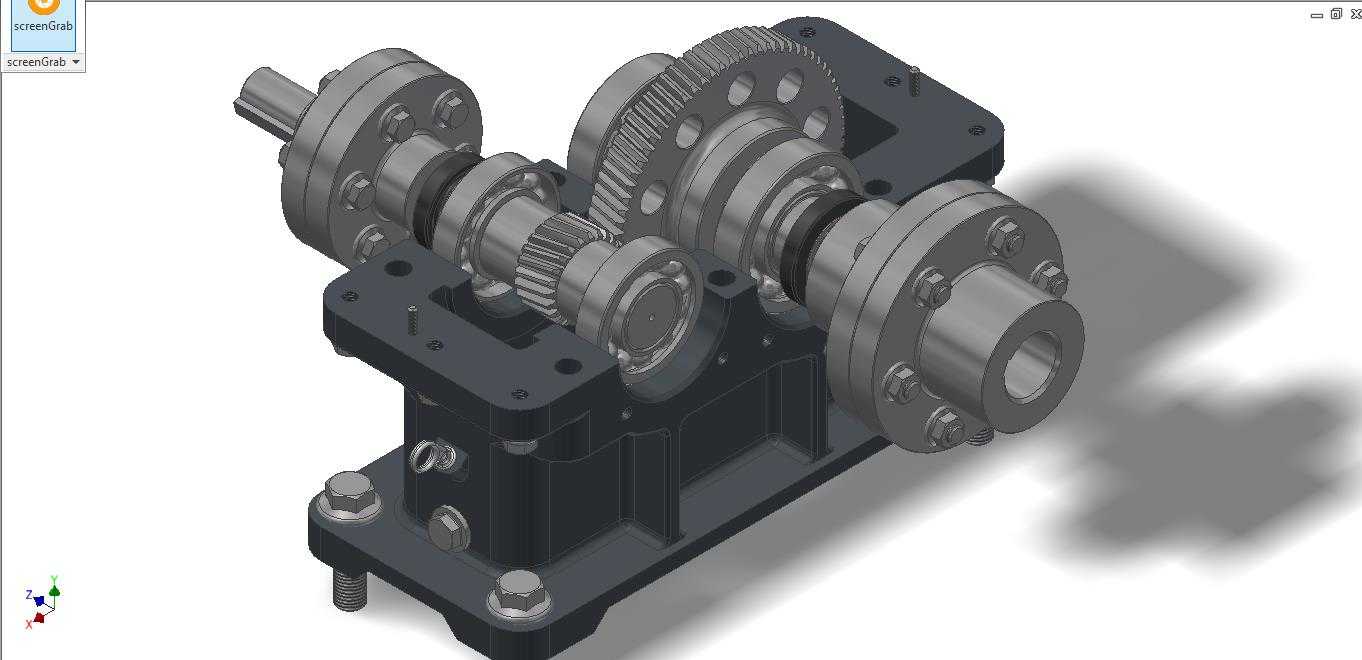

　　轴系部分的设计充分考虑了载荷传递与部件定位，每根轴上的齿轮通过平键实现周向固定，轴肩与套筒实现轴向定位，轴承选用深沟球轴承适配径向载荷为主的传动工况，轴承端盖采用透盖与闷盖组合结构，透盖处设置密封件防止润滑油泄漏同时阻挡外界粉尘进入箱体内部。齿轮参数设计上，采用渐开线圆柱齿轮齿形，根据不同级的传动扭矩匹配对应的模数与齿宽，高速级齿轮选用相对较小的模数降低啮合噪声，低速级选用更大的模数保证齿根弯曲强度，齿面加工精度满足中等载荷下的平稳传动要求，齿轮啮合侧隙控制在合理范围，既避免热胀卡滞，也不会因为侧隙过大造成传动回差超标。

　　从安装边界来看，这套减速装置的输入轴端可以通过联轴器直接与标准电机输出轴连接，不需要额外加装皮带轮或者链轮结构，输出轴端可以根据负载需求加装联轴器、链轮或者齿轮，直接对接工作机构。整机的外形轮廓紧凑，没有突出的冗余结构，能够在空间有限的设备机架内完成安装，上下箱体的剖分面经过精加工处理，装配后不需要额外涂密封胶就能保证结合面的密封性能，避免润滑油渗漏。日常使用过程中，只需要定期检查油池内的润滑油液位与油质，按照周期更换润滑油，检查连接螺栓的紧固力矩，就能保证长期稳定运行，不需要复杂的维护操作。

　　在结构细节处理上，箱体上设置的油标尺孔、放油孔、透气帽位置都经过合理排布，放油孔设置在箱体油池最低位置，方便换油时彻底排空旧油，透气帽设置在箱体顶部，平衡箱体内外压力避免润滑油从轴封处被压出，油标尺采用插入式结构，方便日常检查油位时不需要拆解任何部件。齿轮与轴的装配位置经过动平衡校核，高速轴的剩余不平衡量控制在允许范围内，避免高速运转时产生过大振动，影响整机的运行稳定性与连接部件的寿命。轴承的选型计算充分考虑了齿轮啮合产生的径向力与轻微轴向力，额定动载荷满足设计寿命要求，轴承的安装配合公差按照基孔制、基轴制的标准配合选取，既保证装配时不会过盈过大造成轴承损伤，也不会因为间隙过大造成跑圈问题。
