同轴式齿轮减速传动装置结构设计

项目分类:减速机 发布时间:2022-01-13 ID:500759
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计

  在工业传动系统的选型与结构设计工作中,减速类传动部件始终是动力匹配环节的核心单元,这类装置的核心作用是在动力源与执行端之间完成扭矩与转速的参数匹配,解决原动机输出特性与负载端工况需求不匹配的问题。日常接触的输送线、自动化专机、小型物料搬运设备、食品加工生产线等场景中,原动机多为标准转速的动力单元,直接输出时转速偏高、输出扭矩不足以驱动负载,必须通过减速装置完成参数转换,才能让整套设备稳定运行。

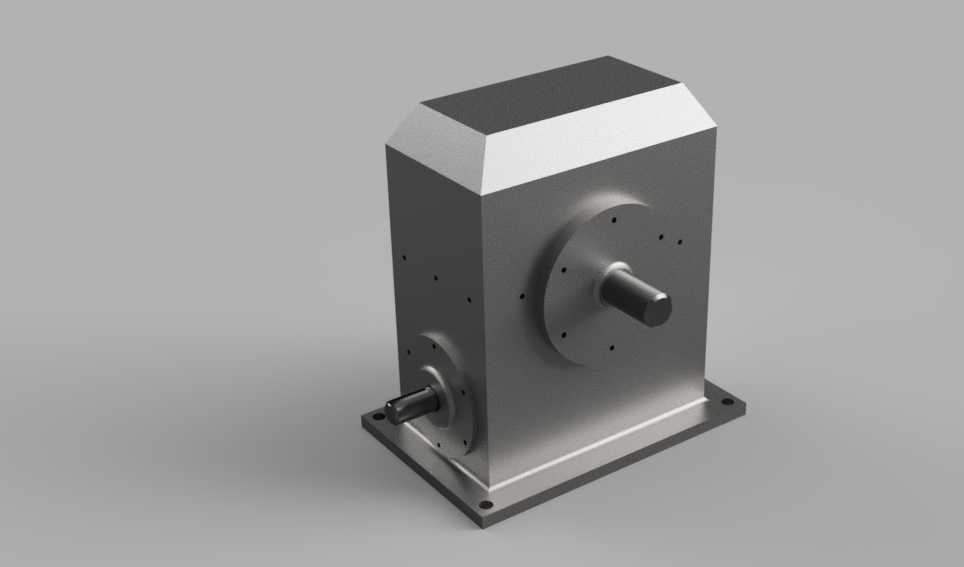

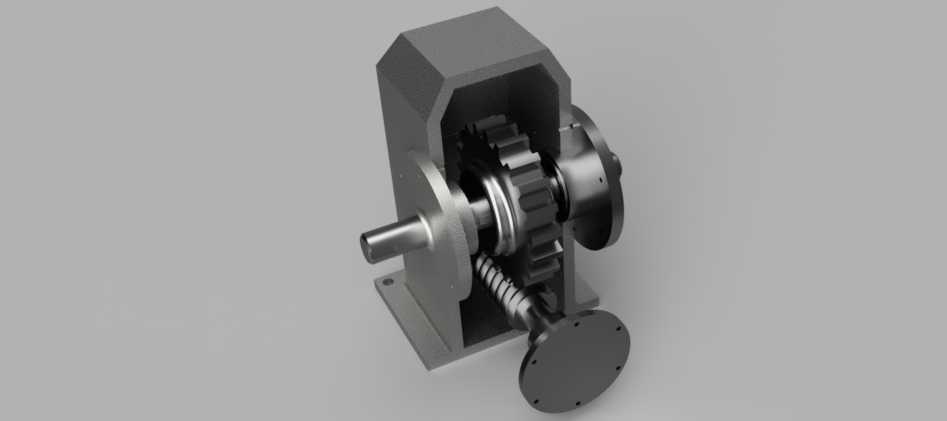

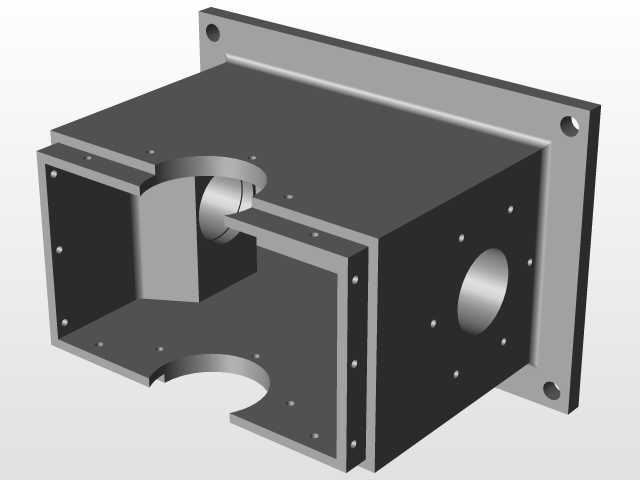

  这套减速传动结构采用闭式箱体承载设计,外部壳体为一体式铣削成型的框架结构,安装基准面设置在箱体底部,预留的安装孔位可直接与设备机架的安装面配合,安装时需保证输入轴与动力源输出轴的同轴度误差控制在允许范围内,避免额外径向力作用在轴承位,缩短传动件使用寿命。输入轴端采用伸出式轴头设计,轴头加工有标准键槽,可通过联轴器与动力源直连,也可适配同步带轮、链轮等传动件完成动力输入;输出轴端的轴径与键槽尺寸按照额定输出扭矩设计,可直接连接负载法兰、传动滚筒或者执行机构,无需额外加装转接轴套。

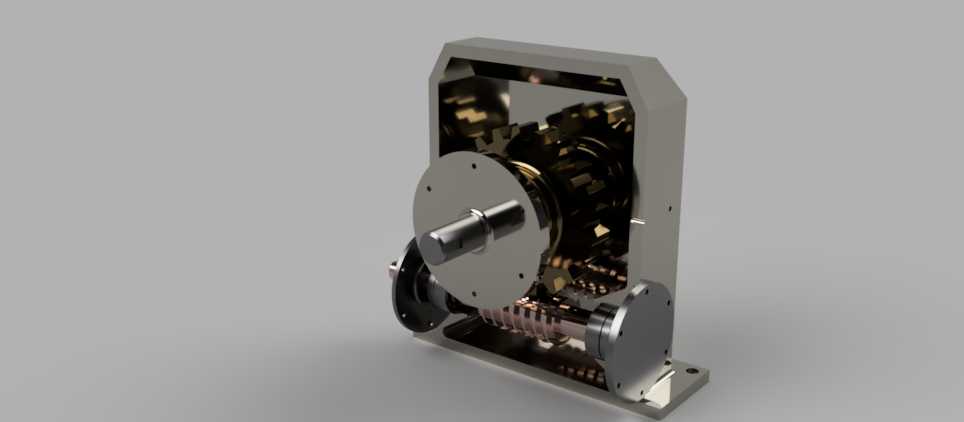

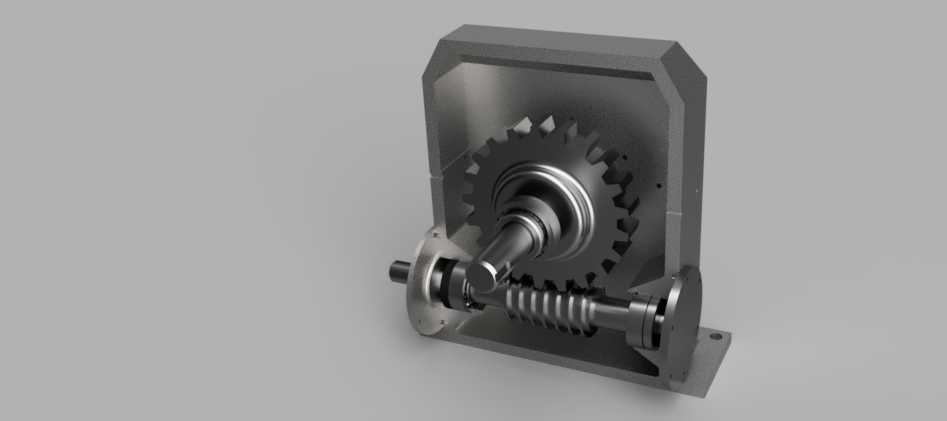

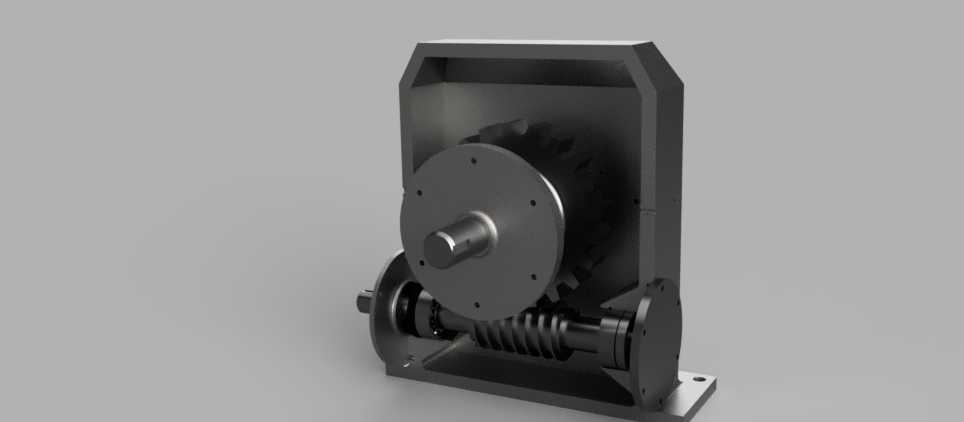

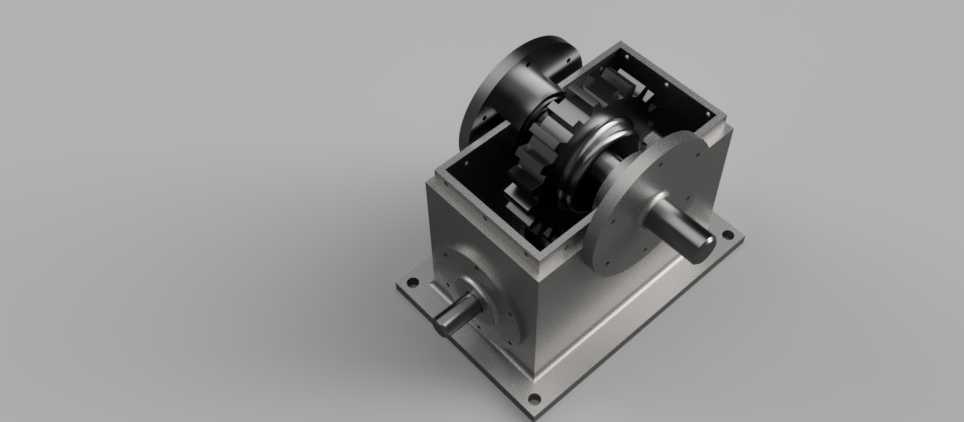

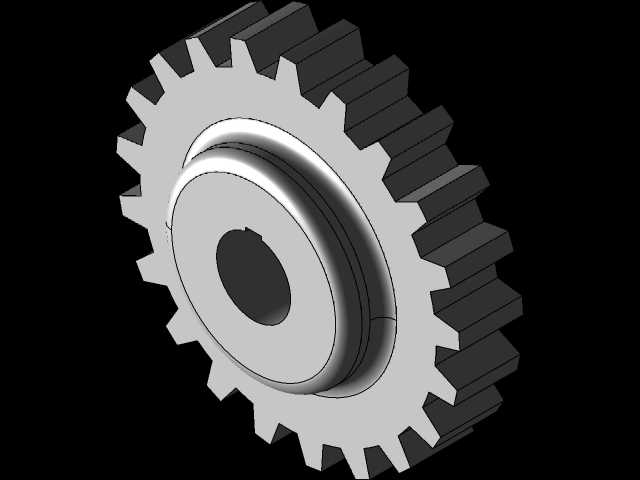

  内部传动结构采用多级圆柱齿轮啮合布局,齿轮副的模数、齿宽参数按照额定传动比与承载扭矩匹配设计,每一级齿轮的传动比分配兼顾了结构紧凑性与传动效率,高速级齿轮采用较小模数降低啮合噪音,低速级齿轮采用较大模数提升承载能力,所有齿轮均安装在固定于箱体轴承位的传动轴上,轴承位的同轴度、孔位公差在设计时经过反复校核,保证齿轮啮合时的齿面接触面积符合设计要求,避免偏载导致的齿面异常磨损。箱体内部预留有润滑脂存储腔,齿轮啮合过程中可带起润滑介质覆盖齿面与轴承位置,无需额外配置复杂的油路循环系统,降低了日常维护的工作量,适合在中小型自动化设备的紧凑安装空间内使用。

  从设计思路来看,这套结构优先考虑了安装空间的适配性,整体外形采用方正的框架式布局,没有突出的冗余结构,外部轮廓尺寸可适配多数中小型设备的安装舱位,输入轴与输出轴的相对位置经过优化,既可以满足同轴传动的布局需求,也可根据实际安装场景调整轴伸方向,适配不同的设备走线与动力布局。箱体侧面预留有检修盖板的安装位,日常维护时无需将整个装置从设备上拆下,只需打开检修盖板即可检查内部齿轮啮合状态、补充润滑介质,大幅降低了设备运维的时间成本。

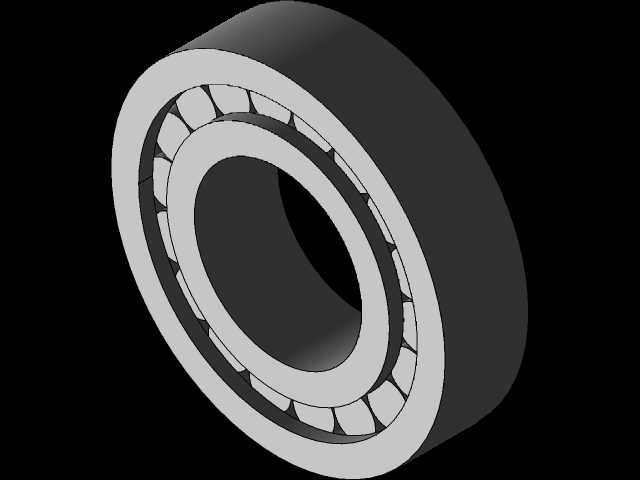

  在实际工况应用中,这类减速装置可适配恒定负载、轻度冲击负载的工作场景,比如皮带输送机的驱动端、小型包装设备的送料机构、自动化仓储的分拣线传动单元,都可以采用这类结构完成动力匹配。设计建模过程中,所有配合面的公差、齿轮的啮合参数、轴类零件的强度校核都按照实际工况的载荷系数完成计算,三维模型中完整还原了每个零件的装配关系,包括齿轮与轴的键连接、轴承与箱体孔的过盈配合、端盖与箱体的螺栓连接位置,结构工程师在进行设备整体设计时,可直接调取该模型完成装配干涉检查,也可根据实际负载需求对齿轮参数、轴伸尺寸、安装孔位做针对性调整,缩短整机设计的周期。需要注意的是,这类闭式齿轮减速结构在安装时要保证箱体安装面的平面度,避免安装应力导致箱体变形,进而影响内部轴承与齿轮的配合精度,长期运行时要定期检查润滑介质的状态,避免干磨导致的齿面点蚀、轴承抱死等故障,保证传动系统的运行稳定性。
