蜗轮蜗杆减速电机一体化传动结构

项目分类:减速机 发布时间:2022-01-13 ID:502038
  • 蜗轮蜗杆减速电机一体化传动结构
  • 蜗轮蜗杆减速电机一体化传动结构
  • 蜗轮蜗杆减速电机一体化传动结构
  • 蜗轮蜗杆减速电机一体化传动结构

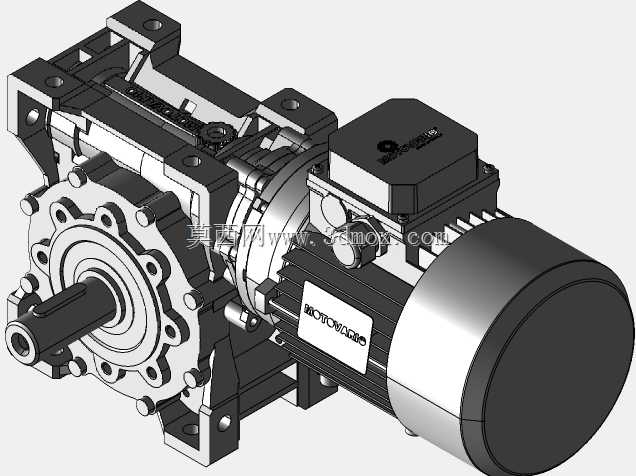

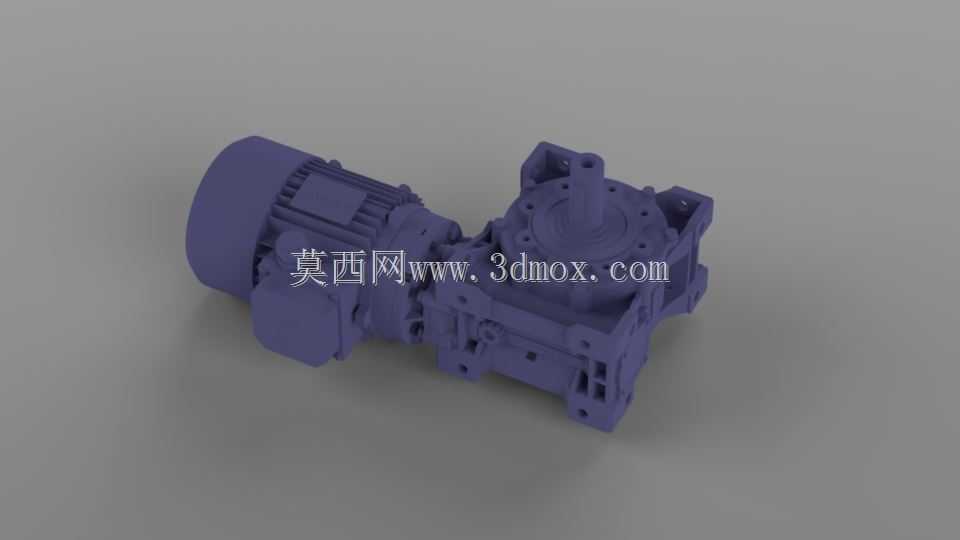

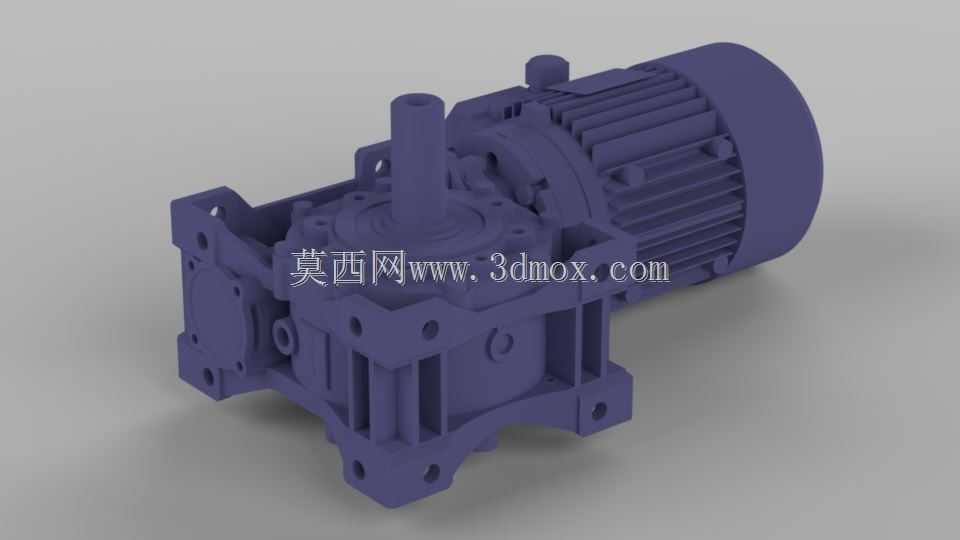

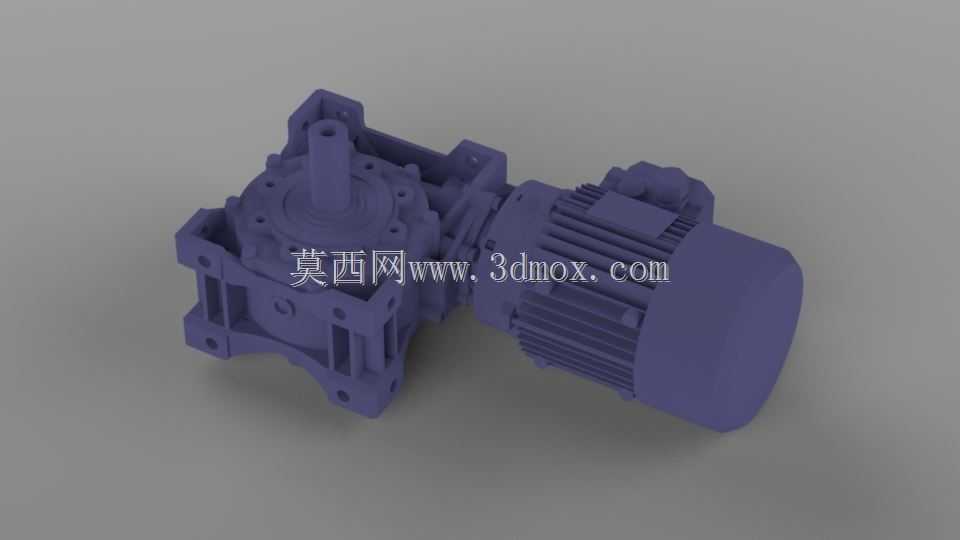

  在轻工输送、自动化生产线配套、小型物料搬运设备的动力端选型中,这类集成电机与蜗轮蜗杆减速单元的一体化结构,是小空间传动场景里的常用方案。不同于分体式电机搭配独立减速机的组合形式,该结构将电机定子转子腔体与蜗杆减速腔直接做了一体式铸铝壳体设计,省去了中间的联轴器对接环节,从根源上减少了对接同轴度误差带来的振动、异响问题,也压缩了整套动力单元的轴向安装尺寸,对于安装空间局促的小型设备来说,能大幅降低机架设计的空间预留难度。

  从实际功能逻辑来看,电机端输出的高转速低扭矩动力,直接传入腔体内与电机轴同轴加工的蜗杆段,通过蜗杆与蜗轮的正交啮合,完成转速降低与扭矩放大的过程,同时实现动力传输方向的90度转向,适配那些动力输入方向与执行机构输出方向垂直的设备布局,比如小型皮带输送机的辊筒驱动、食品包装线的拨轮动力、自动化仓储的小型顶升机构,都能直接匹配这类传动结构的输出特性。

  设计层面上,壳体采用一体化铸造成型后做二次机加工,所有轴承安装位、输出轴孔、电机定子定位止口都在一次装夹中完成精加工,能保证各配合面的形位公差控制在合理区间,避免分体装配带来的累积误差。输出轴采用立式向上的伸出设计,轴端预留了标准键槽,可直接同步带轮、链轮或者联轴器做动力输出,轴根位置设计了双唇式油封结构,能防止腔体内润滑脂泄漏,同时阻挡外部粉尘、水汽进入减速腔,适配车间多尘、偶尔有喷淋的常规工业工况。

  安装边界上,壳体底部与侧部分别设计了带安装孔的固定支脚,支脚的安装孔位做了沉台设计,可采用内六角螺栓从外侧直接穿入固定到设备机架的安装板上,不需要在机架背面预留螺母操作空间,安装作业时单人即可完成对位锁紧。整体结构的重心落在安装支脚的支撑范围内,卧式安装时不需要额外做辅助支撑,立式安装时也能通过支脚的多点固定抵消输出轴带载产生的倾覆力矩。

  腔体内的蜗轮采用锡青铜材质嵌装钢制轮毂的结构,既保证了齿面的耐磨性能,又控制了整体零件成本,蜗杆部分与电机轴采用一体化加工,经过调质与齿面高频淬火处理,齿面硬度能满足长期满负载运行的耐磨要求。壳体外侧的电机段设计了平行分布的散热筋,能在电机运行时通过自然风冷带走绕组产生的热量,不需要额外加装散热风扇,进一步降低了运行时的风噪与结构复杂度。减速腔侧预留了注油孔与油位观察孔,日常维护时不需要拆解壳体即可完成润滑脂的补充与油位检查,降低了后期运维的工作量。

  在选型适配时,这类结构的输出扭矩覆盖范围刚好匹配0.18kW到0.75kW功率段的动力需求,输出转速可根据蜗轮蜗杆的传动比调整,从每分钟几转到上百转的区间都能覆盖,对于需要低速大扭矩、安装空间有限、传动方向需要转向的中小型设备来说,能省去自行搭配电机、减速机、联轴器的设计工作量,直接作为成套动力单元集成到设备整体设计中,缩短设备的研发与装配周期。
