铜基自润滑无油衬套结构三维设计

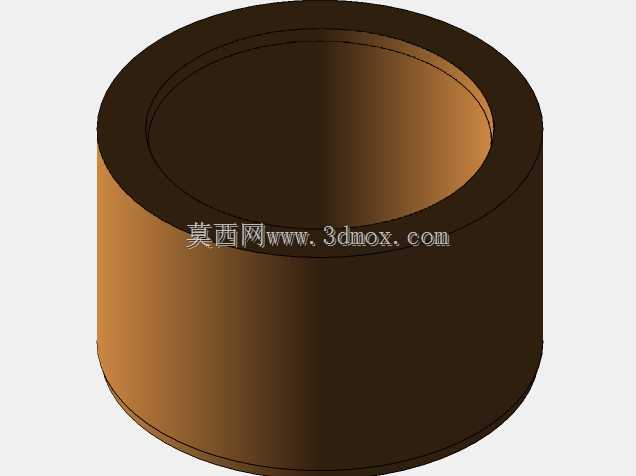

　　在各类存在往复摆动、低速重载转动工况的机械结构中，衬套作为轴系与安装座之间的关键衔接零件，直接决定了运动副的磨损寿命与运行稳定性，无油衬套的出现，解决了传统有油润滑衬套在高温、粉尘、无法定期补脂工况下的润滑失效问题，被广泛应用在工程机械铰接点、自动化设备导柱导向、食品包装机械传动节点、纺织机械摆臂连接等场景中。这款铜基无油衬套采用直筒型等壁厚结构设计，整体为空心圆柱形态，内外圆柱面同轴度公差控制在IT7级范围内，端面与内外圆柱面的垂直度公差满足通用机械安装要求，可直接压装入预制的安装座孔内，无需额外加工油槽、油孔，也不需要在装配时涂抹润滑脂，依靠自身铜基材料内嵌的固体润滑介质，在运动过程中自动在摩擦面形成转移润滑膜，

　　实现长期无油润滑运行。从设计思路来看，这类衬套的尺寸选型完全匹配通用安装边界，外径与安装座孔采用H7/p6的过盈配合，保证压装后衬套不会随轴转动发生轴向窜动或周向滑移，内孔与适配轴采用H8/f7的间隙配合，预留足够的固体润滑膜形成空间，同时避免间隙过大导致的运动晃动。衬套的壁厚根据公称内径尺寸做对应匹配，小内径规格壁厚控制在2-3mm，大内径规格壁厚随载荷等级提升适当加厚，保证压装过程中不会发生塑性变形，同时在长期承受径向载荷时不会出现压溃变形。在实际设备应用中，这类无油衬套可以替代传统的铜套加滚针轴承的组合结构，大幅降低安装空间需求，尤其适合安装位置紧凑、无法布置润滑管路的铰接位置，比如工程机械的斗杆铰接点、叉车的门架导轮衬套、

　　自动化生产线的连杆摆臂铰接位，这些位置日常维护难度大，粉尘、水汽容易侵入摩擦面，传统润滑脂很容易被杂质冲刷失效，导致轴与座孔的快速磨损，而无油衬套的固体润滑膜不会被粉尘、水汽冲刷破坏，即使在间歇性浸水、多粉尘的工况下，依然能保持稳定的摩擦系数，避免运动副出现卡滞、异响问题。建模过程中需要重点关注衬套的内外圆柱面的表面粗糙度要求，内孔作为与轴直接接触的摩擦面，粗糙度需要控制在Ra1.6以内，外圆作为压装配合面，粗糙度控制在Ra3.2以内，两端面需要做0.2*45度的倒角，既方便压装时的导向导入，也能去除加工毛刺，避免压装时切屑残留在配合面之间导致衬套变形。不同于带法兰的衬套结构，这款直筒型无油衬套没有轴向定位法兰，

　　完全依靠过盈配合实现轴向固定，因此在安装座孔设计时，需要保证座孔的通孔长度与衬套长度匹配，衬套压装后两端面与安装座端面齐平，不会突出或凹陷过多，避免影响相邻零件的装配。在载荷适配性上，这类铜基无油衬套可以承受最高30MPa的径向静载荷，滑动线速度最高可适应0.5m/s的低速运动场景，完全覆盖绝大多数工业设备的铰接、导向运动需求，相比传统的锡青铜铜套，其耐磨寿命可以提升3-5倍，同时不需要定期加注润滑脂，大幅降低设备的后期维护成本。建模时还需要注意，衬套的内外圆柱面不设计额外的油槽、油孔结构，整体结构简洁规整，既方便粉末冶金工艺的批量成型加工，也避免油槽位置出现应力集中，导致衬套在重载下出现开裂问题。对于设备选型人员来说，只需要确认适配轴的直径、安装座孔的直径、所需衬套的长度三个核心尺寸，就可以直接选用对应规格的衬套，不需要做额外的结构修改，大幅缩短设备设计周期，减少非标零件的加工成本。在实际装配过程中，这类衬套采用压装方式装入座孔，压装时需要使用专用压套工具，压力均匀作用在衬套的端面上，避免敲击衬套内外圆柱面导致变形，压装后需要检测内孔的尺寸变化，若过盈量过大导致内孔收缩，可使用对应规格的铰刀做微量修配，保证内孔与轴的配合间隙在设计范围内。
