CHRONOS1.4高速工业相机结构设计

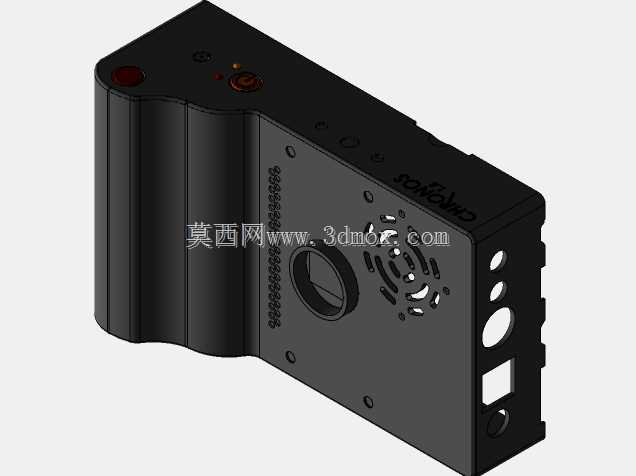

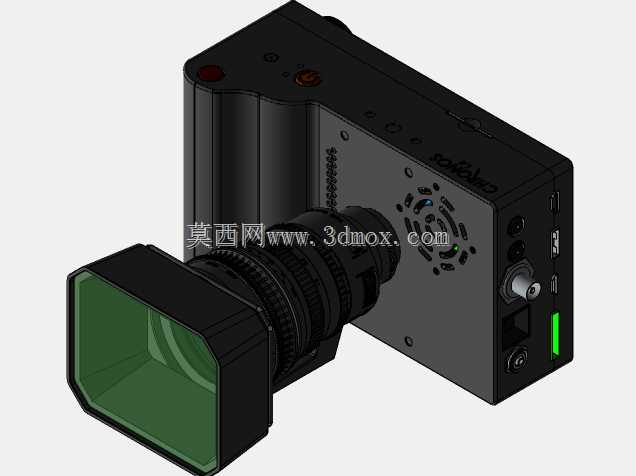

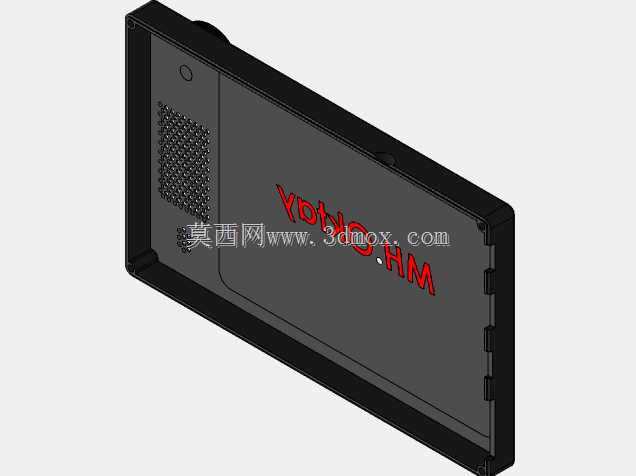

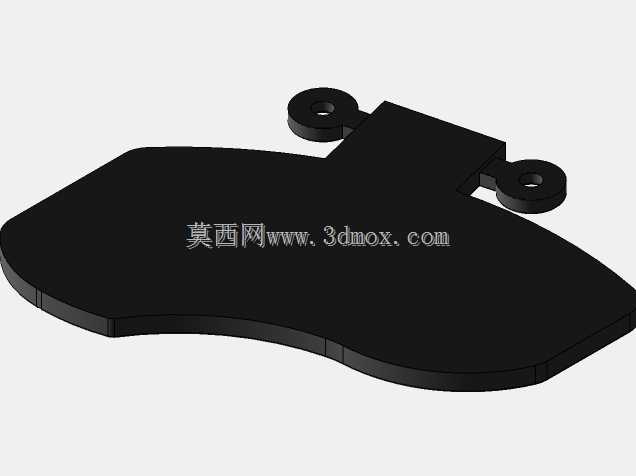

　　这款高速成像设备的结构设计，首先围绕工业现场的复杂使用场景做了针对性布局，区别于普通民用相机的轻量化取向，整机壳体采用分体式拼接结构，机身主体与握持电池仓做了一体化衔接，既保证手持操作时的重心贴合掌心，也为内置的大容量储能模块预留了足够的安装空间，避免长时间拍摄时出现头重脚轻的握持疲劳。从接口布局来看，机身侧端面集中排布了数据传输、供电输入、触发信号等多组接口，所有接口的安装位都做了局部壁厚加强，防止工业现场频繁插拔线缆造成接口座松脱，接口旁预留的状态指示灯采用内嵌式安装，既不会因为突出壳体被磕碰损坏，也能让操作人员在不同角度快速识别设备的工作状态。镜头转接部分的设计做了通用卡口适配结构，法兰距预留了足够的调整余量，

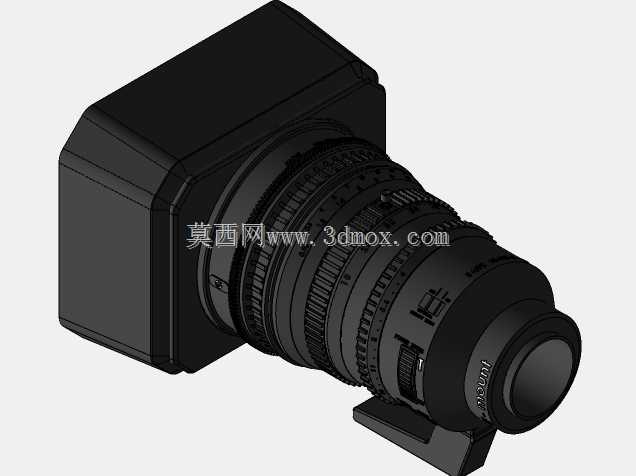

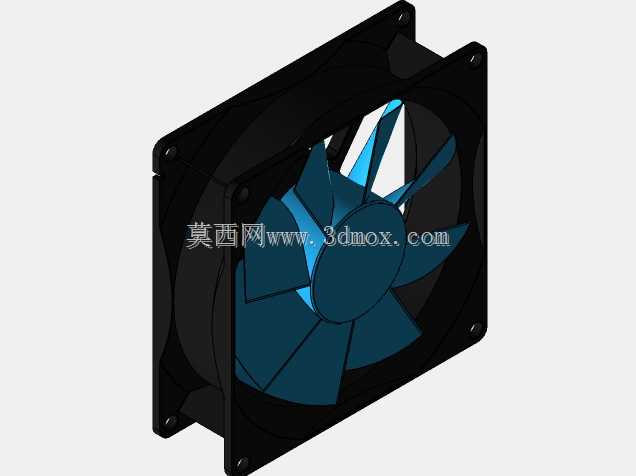

　　可以兼容不同焦距的工业镜头，镜头前方的遮光罩采用快拆式卡扣结构，不需要额外工具就能快速拆装，遮光罩内壁做了消光纹路设计，避免强光源环境下出现眩光影响成像质量。机身内部的结构排布充分考虑了散热需求，核心成像处理芯片对应的壳体位置做了密集的通风孔阵列，内部预留了导热垫的安装间隙，可以把芯片工作产生的热量快速传导到金属壳体上，即使长时间满帧率拍摄也不会出现过热降频的问题。握持部分的电池仓采用卡扣式锁止结构，电池拆装的行程做了限位设计，更换电池时不需要大幅度调整手持姿态，适合在户外或者高空作业等操作空间受限的场景下快速更换备电。机身表面的按键布局全部集中在拇指与食指可触及的区域，按键的触发行程做了差异化设计，常用的录制启停按键行程更短、

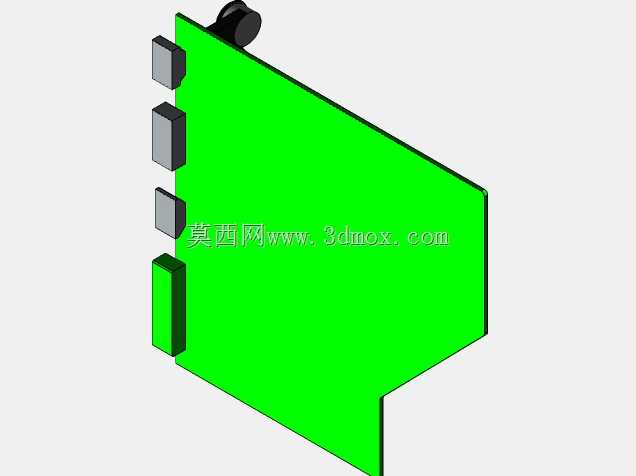

　　触发反馈更清晰，参数调整类按键则做了稍长的行程防止误触，所有按键的密封位都预留了硅胶密封圈的安装槽，可以满足一般工业场景下的防尘防泼溅要求。从安装边界来看，机身底部预留了标准三脚架安装螺孔，螺孔周围做了局部金属嵌件强化，不管是固定在工业支架上做长时间定点拍摄，还是搭配手持稳定器做移动拍摄，都能保证连接强度不会因为频繁拆装出现滑牙。机身侧面的散热格栅开口方向做了斜向切角设计，既保证通风量，也能避免液体直接泼溅到内部电路板上，格栅内侧预留了防尘网的安装卡槽，可以根据使用场景的粉尘浓度选择是否加装防尘滤网。整机的外形尺寸控制兼顾了便携性与扩展性，机身主体的厚度刚好可以容纳全尺寸的成像传感器与处理电路板，不会因为过度压缩厚度影响硬件性能，

　　突出的镜头部分做了阶梯式的限位结构，安装镜头时可以快速定位到正确的安装位置，不需要反复调整对齐卡口。内部走线的空间预留了足够的弯曲半径，所有线束的固定位都设计了线卡安装柱，组装时可以把线束规整固定，避免设备移动或者受到震动时线束松脱接触到散热部件造成老化破损。电池仓内部的触点做了镀金处理，降低大电流供电时的接触电阻，触点周围设计了绝缘挡墙，防止电池安装偏移造成短路。机身顶部的功能标识采用凹刻填漆工艺，不会因为长期摩擦造成标识磨损脱落，即使在油污或者粉尘较多的车间环境下长期使用，也能清晰识别每个按键的功能。从结构强度的角度，整机壳体的壁厚做了差异化设计，握持区域、接口区域、镜头安装区域的壁厚适当加厚，非受力区域的壁厚做了减薄处理，在保证整体抗摔抗冲击性能的前提下控制整机重量，适合操作人员长时间手持作业。
